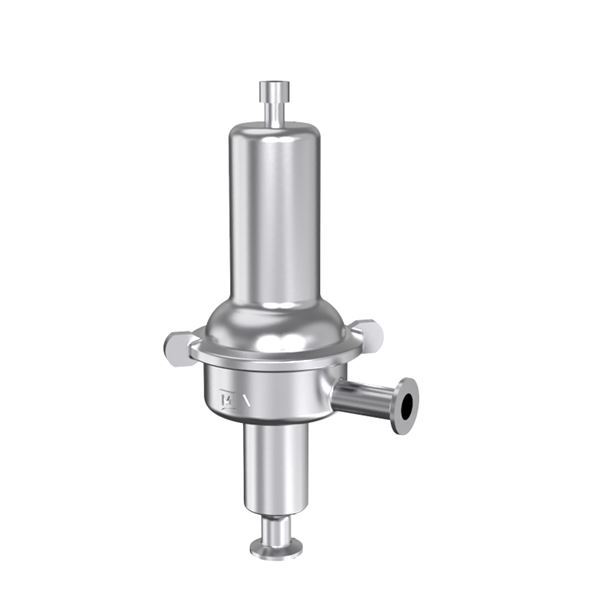

Mankenberg reduktionsventil DM152

Anvendelsesområde

Reduktionsventil til fødevarer og sanitære applikationer. Kan anvendes til væske,
gas og damp. Anvendes hvor der stilles skærpede krav til max. dødrum, CIP/SIP
egnethed.

Kvalitetssikring

PED 2014/68/EU

Produktet er CE-mærket

Kan leveres poleret overfladeruhed Ra<0,8µm eller ra><0,4µm>

Produktmærkning: Produktet er mærket med typeskilt

Mål og vægt

Dimensionsområde (DN): 15 - 50

Funktion og design

Selvvirkende reduktionsventil for opretholdelse af et konstant sekundærtryk.
Standard tilslutning Tri-clamps ISO2852 (rør ISO1127). Ventilen er i praksis uden
dødrum, er selvdrænende og CIP/SIP egnet. Membran er beskyttet af en PTFE liner,
så den kan anvendes til temperature op til 180°C. Ventilen fungerer uden extern
impulsledning. . Ventilen er som standard med metalliske kegle (leakage
rate: 0,05%) men kan leveres med blød tætning for forbedret tæthed. Kan desuden
leveres med overfladeruhed Ra<0,8mμ, ra><0,4mμ og elektropoleret. clampring>
mellem hus og fjederhus gør den let at adskille og servicere.

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316L (1.4404, CF3M)

Indgående materialer: Rustfrit stål

Inkluderet materialekode: Syrefast stål AISI 316L (1.4404, CF3M)

Materiale notater: Kan leveres metallisk tættende eller blødtættende FEPM (FDA)

Temperatur (°C): 0 - 180

PN: 10

Tilslutning: Clamp ISO2852 Pipe ISO1127, Clamp ASME BPE, Clamp ISO2852 Pipe ISO1127, Clamp DIN32676 Pipe DIN11850

Installation og vedligeholdelse

Flowretning: Enkeltvirkende

Mulig montage retning: Vertikal

fungere uden ekstern impulsledning
se instruktion
