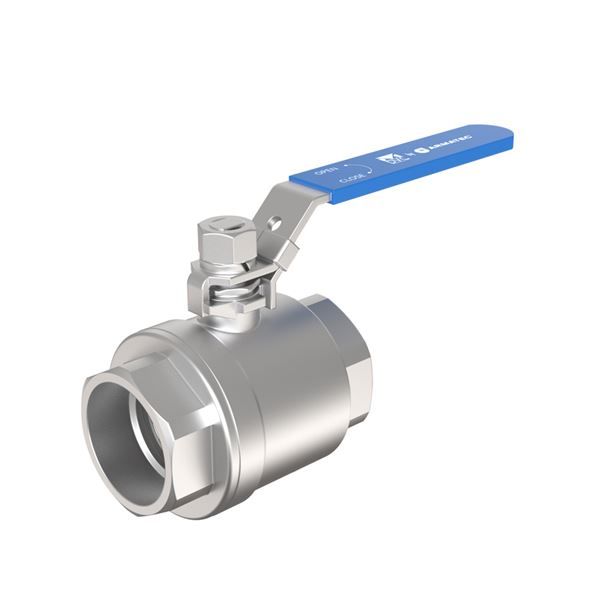

Kugleventil DVC1101

2-delt rustfri kugleventil med fuld lysning til industriel brug. Med låsbart håndtag.

Dimensionsområde (DN)	8 - 80
PN	68
Temperatur (°C)	-29 - 200
Hovedmateriale	Rustfrit stål

Varianter
Produktinformation
Downloads
Tegninger

Varianter

Artikelnummer	DN	PN	Tilslutning	Betjening	KVS værdi
AT DVC1101000007	8	68	Indvedig gevind ISO228-1 (G, BSPP)	Håndtag	6
AT DVC1101000009	8	68	Indvedig gevind ISO228-1 (G, BSPP)	Låsbart håndtag	6
AT DVC1101000011	10	68	Indvedig gevind ISO228-1 (G, BSPP)	Låsbart håndtag	10
AT DVC1101000012	10	68	Indvedig gevind ISO228-1 (G, BSPP)	Håndtag	10
AT DVC1101000016	15	68	Indvedig gevind ISO228-1 (G, BSPP)	Låsbart håndtag	24
AT DVC1101000021	20	68	Indvedig gevind ISO228-1 (G, BSPP)	Låsbart håndtag	43
AT DVC1101000026	25	68	Indvedig gevind ISO228-1 (G, BSPP)	Låsbart håndtag	83
AT DVC1101000033	32	68	Indvedig gevind ISO228-1 (G, BSPP)	Låsbart håndtag	130
AT DVC1101000041	40	68	Indvedig gevind ISO228-1 (G, BSPP)	Låsbart håndtag	205
AT DVC1101000051	50	68	Indvedig gevind ISO228-1 (G, BSPP)	Låsbart håndtag	340
AT DVC1101000066	65	68	Indvedig gevind ISO228-1 (G, BSPP)	Låsbart håndtag	520
AT DVC1101000081	80	68	Indvedig gevind ISO228-1 (G, BSPP)	Låsbart håndtag	1100

Produktinformation

Anvendelsesområde

2-delt kugleventil anvendes til afspærring af vand, andre væsker, gasser og damp. Anvendes i drikkevandssystemer og procesanlæg indenfor fødevare-, kemisk- og farmaceutisk industri.

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Energi- og miljøerklæring

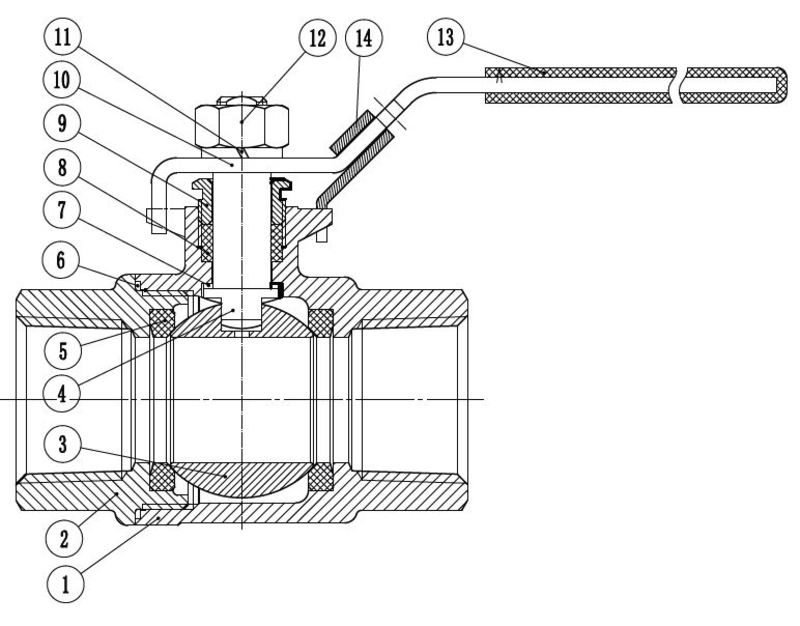

Materiale beskrivelse

Pos	Komponent	Materiale
1	Hus	Syrefast stål AISI 316 (1.4408, CF8M)
2	Tilslutningsende	Syrefast stål AISI 316 (1.4408, CF8M)
3	Kugle	Syrefast stål AISI 316 (1.4408, CF8M)
4	Spindel	Syrefast stål AISI 316 (1.4408, CF8M)
5	Sæderinge	PTFE (polytetrafluoreten)
6	Huspakning	PTFE (polytetrafluoreten)
7	Trykskive	PTFE (polytetrafluoreten)
8	Spindelpakning	PTFE (polytetrafluoreten)
9	Bøsning	Rustfrit stål AISI 304 (1.4301)
10	Håndtag	Rustfrit stål AISI 304 (1.4301)
11	Fjederskive	Rustfrit stål AISI 304 (1.4301)
12	Møtrik	Rustfrit stål AISI 304 (1.4301)
13	Greb	PVC (polyvinylklorid)
14	Låseblik	Rustfrit stål AISI 304 (1.4301)

Mål og vægt

Dimensionsområde (DN): 8 - 80

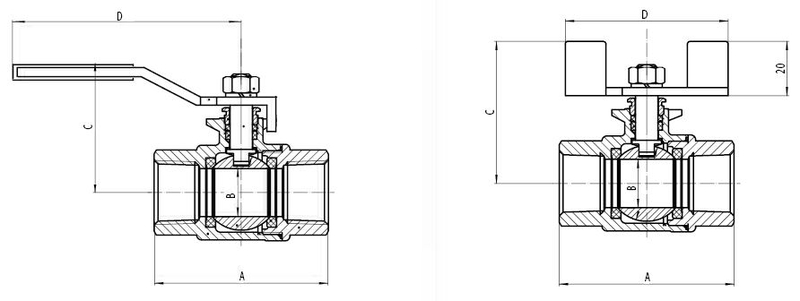

Mål

DN	8	10	15	20	25	32	40	50	65	80
A	51	51	63	74	86	98	106	122	159	182
C	48	45	46	51	65	69	85	93	116	125
D	60	103	103	126	144	144	189	189	224	224
B	12.5	12.5	15	20	25	32	38	50	65	76
Netto vægt i (kg)	0.2	0.2	0.38	0.42	0.66	1.03	1.6	2.55	5	8

Funktion og design

Voksstøbt kuglehane i rustfrit, syrefast stål. Voksstøbningen giver en meget rengøringsvenlig overfladestruktur.
Spindlen er udblæsningssikret. Denne sikkerhedsforanstaltning skaber samtidig større tæthed, jo højere trykket bliver gennem kuglehanen.
Fuld lysning giver et minimalt trykfald gennem kuglehanen.

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Rustfrit stål, Øvrigt

Inkluderet materialekode: PTFE (polytetrafluoreten)

Temperatur (°C): -29 - 200

PN: 68

Tilslutning: Indvedig gevind ISO228-1 (G, BSPP)

ETIM klassifikation: EC011343 - Kugleventil

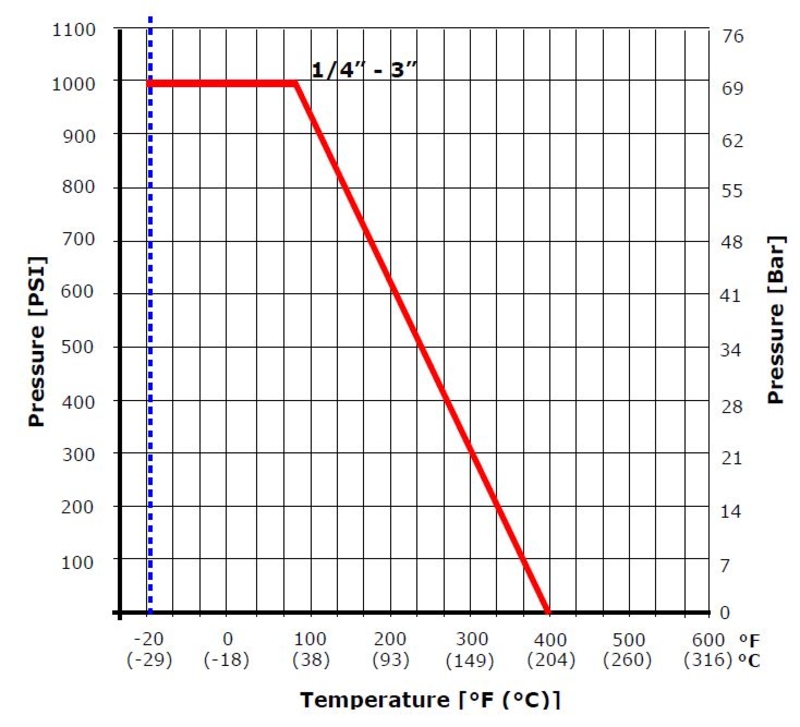

Tryk & temperatur kurve

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
