Type 381

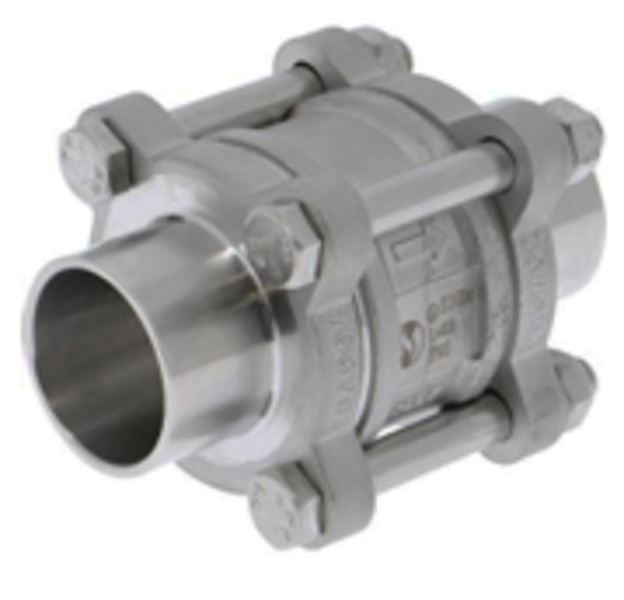

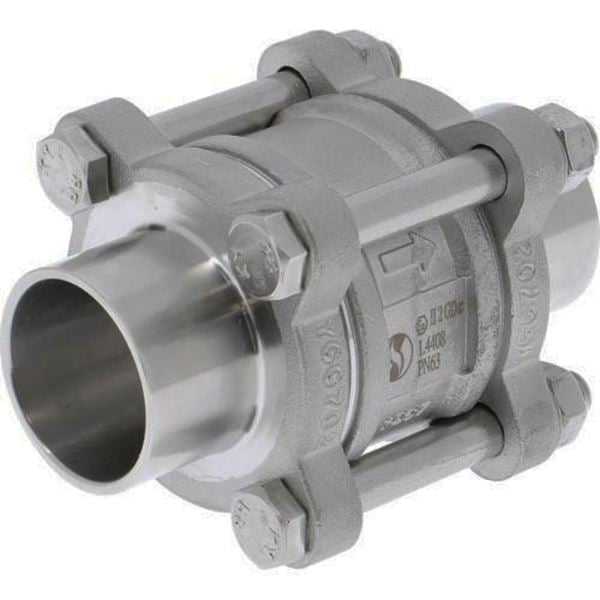

Kontraventil 381

3-delt kontraventil med gevindender i rustfrit, syrefast stål med fjederpåvirket klap.

Dimensionsområde (DN)8 - 80
PN63
Temperatur (°C)-20 - 200
HovedmaterialeRustfrit stål

Varianter

Artikelnummer Udførsel DN PN Temperatur fra °C
AT 6096010008 PTFE pakning 8 63 -20 - 200
AT 6096010010 PTFE pakning 10 63 -20 - 200
AT 6096010015 PTFE pakning 15 63 -20 - 200
AT 6096010020 PTFE pakning 20 63 -20 - 200
AT 6096010025 PTFE pakning 25 63 -20 - 200
AT 6096010032 PTFE pakning 32 63 -20 - 200
AT 6096010040 PTFE pakning 40 63 -20 - 200
AT 6096010050 PTFE pakning 50 63 -20 - 200
AT 6096010065 PTFE pakning 65 63 -20 - 200
AT 6096010080 PTFE pakning 80 63 -20 - 200

Produktinformation

Anvendelsesområde

Velegnet til flere typer af industrier, som køl, damp, varmeanlæg, biogas og fødevarer

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Mål og vægt

Dimensionsområde (DN): 8 - 80

Funktion og design

3-delt konstruktion for nem inspektion og udskiftning af midterpart. Fjederpåvirket klap muliggør montering i alle retninger.
Materiale certifikat EN10204/3.1 foreligger

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Rustfrit stål, Øvrigt

Inkluderet materialekode: Syrefast stål AISI 316 (1.4401), PTFE (polytetrafluoreten)

Temperatur (°C): -20 - 200

PN: 63

Tilslutning: ISO 1127 svejseender, Indvedig gevind ISO228-1 (G, BSPP)

Installation og vedligeholdelse

Flowretning: Enkeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
