E6830

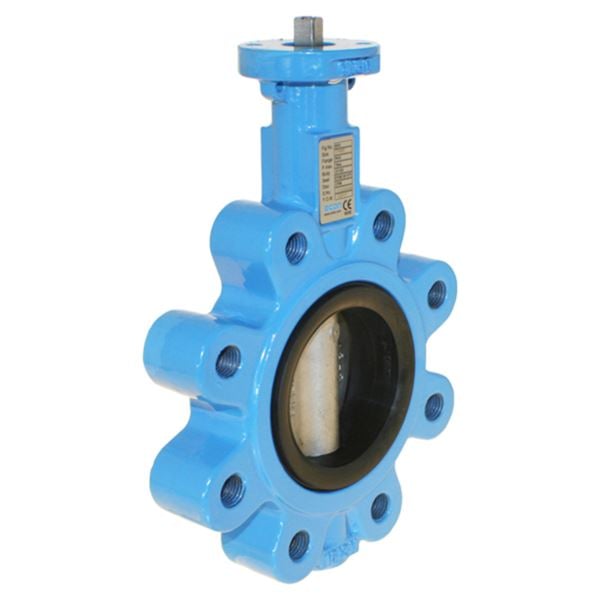

LUG butterflyventil E6830 med NBR liner

Industriel LUG butterflyventil i meget høj kvalitet, hvor der foreligger materiale certificate EN10204/3.1 på huset. Godkendt til ATEX zone 1/21.

Dimensionsområde (DN)40 - 350
PN10 - 16
Temperatur (°C)-10 - 80
HovedmaterialeSejjern

Varianter

Artikelnummer DN PN Temperatur fra °C Betjening Korrosionsklasse
AT E6830731131 40 16 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731132 50 16 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731133 65 16 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731134 80 16 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731135 100 16 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731136 125 16 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731137 150 16 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731138 200 10 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731139A 250 10 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731140A 300 10 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731147 350 10 -10 - 80 Fri aksel C3 (EN ISO 12944-2)
AT E6830731232 400 10 -10 - 80 Fri aksel C3 (EN ISO 12944-2)

Produktinformation

Anvendelsesområde

Liner vulkaniseret på backup ring, konstruktionen er udskiftelig og har følgende fordele i forhold til en traditionel ”løs” liner: Nøjagtige tolerancer hvilket bevirker 100% tæthed samt lang levetid - velegnet til vakuum og høj flowhastighed - montering mellem flanger uden at lineren forskydes.

Kvalitetssikring

Produktet er CE-mærket

Mål og vægt

Dimensionsområde (DN): 40 - 350

Funktion og design

Unikt sfærisk sæde sikrer lavt moment og lang levetid.
ISO 5211 topflange og 90° firkantet spindel giver mulighed for direkte montering af aktuator uden brug af beslag og kobling.
Kan monteres end-of-line ved brug af modflange. Høj hals for nem isolering. Ventilen kan leveres med aktuator, gear eller håndtag.

Tekniske data

Hovedmateriale: Sejjern

Temperatur (°C): -10 - 80

PN: 10 - 16

Installation og vedligeholdelse

Se installationsmanual
