Vridspjällventil AT 2313B

Högkvalitativ ventil tillverkad av segjärn med spjällskiva i duplex rostfritt stål och har vulkaniserat foder vilket ger en lång produktlivscykel. EPDM-gummit som används i ventilen passar för varmvatten, saltvatten, ammoniakvatten, luft, neutrala gaser, vissa utspädda oorganiska syror och vissa alkoholer (max 30%). Anslutningen är flänsad enligt EN1092. Ventilen har låga vridmoment och lågt tryckfall. Välj Vridspjällventil AT 2313B för pålitlig och effektiv funktion.

Dimensionsområde (DN)40 - 600
Tryckklass (PN)16
Temperatur (°C)-20 - 110
HuvudmaterialSegjärn

Varianter

Artikelnummer DN PN Temperatur (°C) Manöver Korrosionsskydd Avs.datum Bruttopris Antal
AT 2313BS40 RSK 4565432 40 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2024-09-27 3 000 SEK I lager
AT 2313BV40 RSK 4565443 40 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-09-27 6 600 SEK Färre än 10 i lager
AT 2313BS50 RSK 4565433 50 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2024-09-27 3 000 SEK Färre än 10 i lager
AT 2313BV50 RSK 4565446 50 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-10-16 6 600 SEK Tillfälligt slut
AT 2313BS65 RSK 4565434 65 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2024-09-27 3 200 SEK I lager
AT 2313BV65 RSK 4565449 65 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-09-27 6 800 SEK Färre än 10 i lager
AT 2313BS80 RSK 4565435 80 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2024-09-27 3 400 SEK I lager
AT 2313BV80 RSK 4565450 80 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-09-27 7 000 SEK Färre än 10 i lager
AT 2313BS100 RSK 4565429 100 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2024-11-14 4 100 SEK Tillfälligt slut
AT 2313BV100 RSK 4565436 100 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-09-27 7 800 SEK Färre än 10 i lager
AT 2313BS125 RSK 4565430 125 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-01-27 4 500 SEK Tillfälligt slut
AT 2313BV125 RSK 4565437 125 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-10-15 8 700 SEK Tillfälligt slut
AT 2313BS150 RSK 4565431 150 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-02-14 7 600 SEK Tillfälligt slut
AT 2313BV150 RSK 4565438 150 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-10-02 10 600 SEK Monteringsartikel
AT 2313BV200 RSK 4565439 200 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-09-27 13 400 SEK I lager
AT 2313BV250 RSK 4565440 250 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-09-27 25 700 SEK Färre än 10 i lager
AT 2313BV300 RSK 4565441 300 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-09-27 31 100 SEK Färre än 10 i lager
AT 2313BV350 RSK 4565442 350 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-12-12 34 400 SEK Tillfälligt slut
AT 2313BV400 RSK 4565444 400 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-09-27 90 900 SEK Färre än 10 i lager
AT 2313BV450 RSK 4565445 450 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-01-14 98 800 SEK Beställningsvara
AT 2313BV500 RSK 4565447 500 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2024-09-27 153 400 SEK Färre än 10 i lager
AT 2313BV600 RSK 4565448 600 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-01-14 179 400 SEK Beställningsvara
AT 2313B-40 RSK 4565425 40 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2024-09-27 3 000 SEK Färre än 10 i lager
AT 2313B-50 RSK 4565426 50 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2024-10-10 3 000 SEK Tillfälligt slut
AT 2313B-65 RSK 4565427 65 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2024-09-27 3 200 SEK Färre än 10 i lager
AT 2313B-80 RSK 4565428 80 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2024-09-27 3 400 SEK Färre än 10 i lager
AT 2313B-100 RSK 4565419 100 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2024-09-27 4 100 SEK I lager
AT 2313B-125 RSK 4565420 125 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2024-10-10 4 500 SEK Tillfälligt slut
AT 2313B-150 RSK 4565421 150 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2024-09-27 7 600 SEK I lager
AT 2313B-200 RSK 4565422 200 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2024-09-27 11 000 SEK I lager
AT 2313B-250 RSK 4565423 250 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2024-09-27 23 200 SEK Färre än 10 i lager
AT 2313B-300 RSK 4565424 300 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2024-09-27 28 600 SEK Färre än 10 i lager

Tillbehör

Handspak AT 2390-VH

Spak för användning på vridspjäll serie 231xS samt 234xS.

Välj

Flänspackning AT 1612-

KLINGER® CompenSil har utmärkta tätningsegenskaper för alla typer av tillämpningar. Det kan användas…

Välj

Snäckväxel AT 2394

Snäckväxel AT 2394 är en tillförlitlig växel av aluminium för mjuk öppning och stängning av vridspjäll…

Välj

Produktinformation

Användningsområde

Denna produkt är av högsta kvalitet. Tryckklass PN16, och temperaturområde från -20°C till 110°C. Dimensionsområde från DN40 till DN600. Med denna produkt kan du vara säker på att du får en pålitlig och robust lösning för dina behov.
För avstängning och reglering. Varmt och kallt vatten:
- Värme och kylsystem
- Glykolblandat vatten
- Vatten med viss oljeinblandning
- Saltvatten, bräckt vatten
- Vakuum
- Neutrala gaser
EPDM-gummi: Varmvatten, luft, neutrala gaser, vissa utspädda oorganiska syror, vissa alkoholer (max 30%)

AMA-text

PSB.2 Vridspjällventiler

Vridspjällventil AT 2313B, med hus av segjärn och i huset fastvulkaniserat foder av EPDM samt spjällskiva i duplex rostfritt stål
AT 2313BS med spak standard t.o.m. DN150,
AT 2313BV med växel standard fr.o.m DN150

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Märkning på produkt: Modell, DN, Fläns, Husmaterial, Sätesmaterial, Diskmaterial, PS, TS, PT, datum för test, Serienummer, Standard samt AT-nummer.

Energi/miljödeklaration

Reach anmälningsplikt

Reach datum: 2023-06-14

Detaljförteckning

PosKomponentMaterial
1VentilhusSegjärn GJS-400-15 (GGG40)
2SpjällskivaRostfritt stål (1.4470)
3FoderEPDM (etenpropengummi)
4SpakGråjärn
5Snäckväxel (Se produkt 2394)

Mått och vikt

Dimensionsområde (DN): 40 - 600

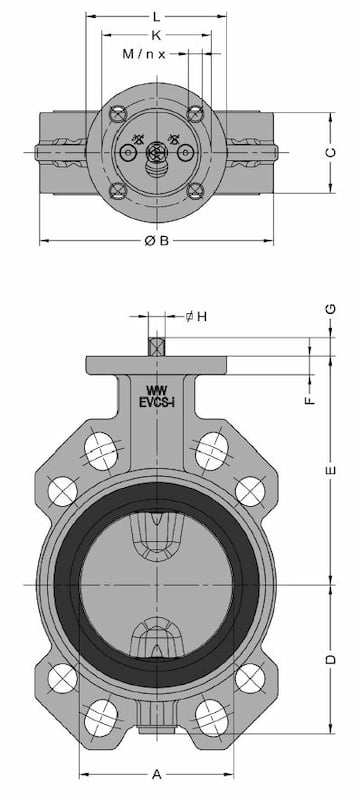

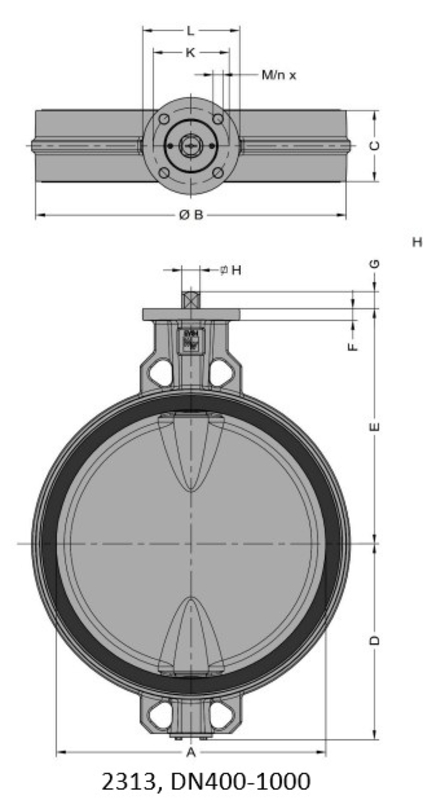

2313B

ArtikelnummerCEDFGHNettovikt (kg)
2313BS4033865812343
2313BV40338658123.1
2313BS50431006312344
2313BV504310063124.1
2313BS65461157112345
2313BV654611571125.1
2313BS80461307812345
2313BV804613078125.1
2313BS100521509812346
2313BV100521509812126.1
2313BS1255618210912349
2313BV1255618210912169.1
2313BS15056210133143410
2313BV150562101331410.2
2313BV200602621581415.2
2313BV250683151941524.85
2313BV300783712191536.85
2313BV350782443
2313BV400102363305282773
2313BV450114388330282786
2313BV5001274603733736125
2313BV6001545104233736170
2313B-40338658122
2313B-504310063123
2313B-654611571124
2313B-804613078124
2313B-1005215098125
2313B-12556182109128
2313B-15056210133149
2313B-200602621581414
2313B-250683151941523
2313B-300783712191535

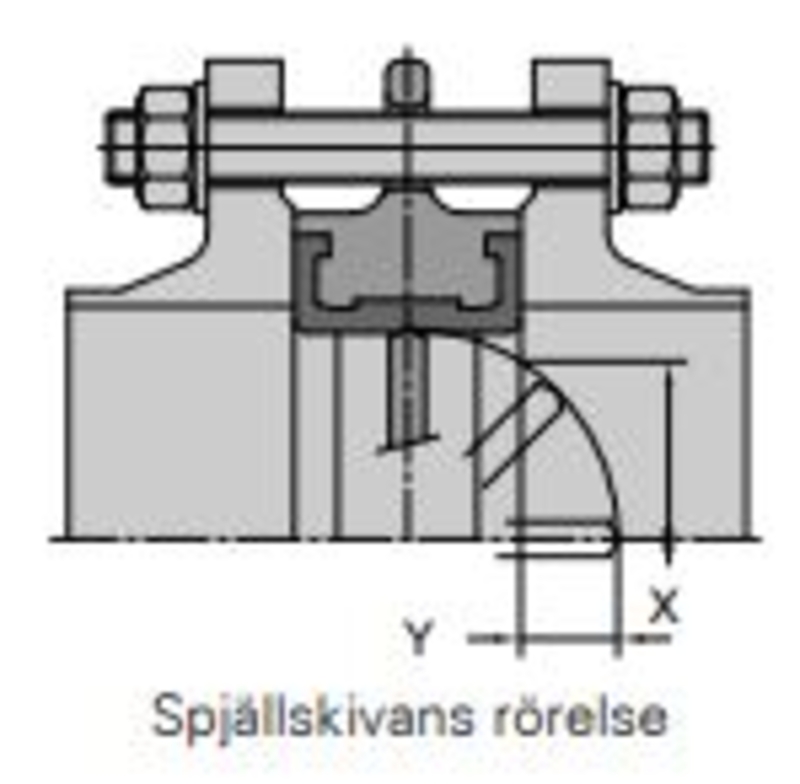

Mått (min) för spjällbladets frigång i anslutande rör

DNXY
40244
50274
654710
806718
1008725
12511335
15014048
20019170
25024292
300289111

Funktion och konstruktion

Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.

Ventilhus med semi-LUG fästöron för ensidigt montage. AT 2313B är försedda med fästöron t.o.m. DN 350. Hålbild DN40-DN350 passar flänsar PN6/PN10/PN16 och CL150. Bygglängd enligt SS-EN 558, series 20. Toppfläns enligt ISO 5211.

Standard ytbehandling klass C3 enl. ISO 12944.
Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden,
utan regnskydd rekommenderas klass C4.

Tekniska data

Huvudmaterial: Segjärn

Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)

Ingående material: Segjärn

Ingående materialkod: Segjärn GJS-400-15 (GGG40)

Temperatur (°C): -20 - 110

Tryckklass (PN): 16

Anslutning: Flänsad EN1092

ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)

BK04 kod: 20706 Vridspjäll

Produktens färg: RAL 2000 - Gulorange

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Spindel skall ej monteras så att den är riktad nedåt då kan läckage uppstå.

Ventilen är avsedd att monteras mellan flänsar, utan packningar, och där så är möjligt med axlarna i horisontellt läge, undvik att montera ventil med axeln nedåt. Vid ensidigt montage får bultar och muttrar inte dras åt med högre moment än vad som anges i tabell i relevant norm. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Observera angivna mått för att spjällbladet skall kunna röra sig fritt i förhållande till anslutande rör.

Nedladdningsbart

Ritningar
