Högkvalitativ ventil tillverkad av segjärn med disk i rostfritt stål och har vulkaniserat foder vilket ger en lång produktlivscykel. EPDM-gummit som används i ventilen passar för varmvatten, luft, neutrala gaser, vissa utspädda oorganiska syror och vissa alkoholer (max 30%). Anslutningen är flänsad enligt EN1092. Ventilen har låga vridmoment och lågt tryckfall. Välj Vridspjällventil AT 2311B för pålitlig och effektiv funktion.
| Dimensionsområde (DN) | 40 - 300 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -20 - 110 |
| Huvudmaterial | Segjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 2311BS40 | 40 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-09-27 | 3 400 SEK | |
| AT 2311BV40 | 40 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-09-27 | 6 400 SEK | |
| AT 2311BS50 | 50 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-09-27 | 3 400 SEK | |
| AT 2311BV50 | 50 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-10-16 | 6 400 SEK | |
| AT 2311BS65 | 65 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-09-27 | 3 500 SEK | |
| AT 2311BV65 | 65 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-10-16 | 6 500 SEK | |
| AT 2311BS80 | 80 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2025-02-14 | 3 700 SEK | |
| AT 2311BV80 | 80 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-09-27 | 6 700 SEK | |
| AT 2311BS100 | 100 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2025-01-27 | 4 000 SEK | |
| AT 2311BV100 | 100 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-09-27 | 7 500 SEK | |
| AT 2311BS125 | 125 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-09-27 | 4 600 SEK | |
| AT 2311BV125 | 125 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-10-02 | 8 300 SEK | |
| AT 2311BS150 | 150 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-09-27 | 8 700 SEK | |
| AT 2311BV150 | 150 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-09-27 | 9 800 SEK | |
| AT 2311BV200 | 200 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-09-27 | 11 500 SEK | |
| AT 2311BV250 | 250 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-09-27 | 24 700 SEK | |
| AT 2311BV300 | 300 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-09-27 | 31 400 SEK | |
| AT 2311B-40 | 40 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-09-27 | 2 800 SEK | |
| AT 2311B-50 | 50 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-09-27 | 2 800 SEK | |
| AT 2311B-65 | 65 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-09-27 | 2 900 SEK | |
| AT 2311B-80 | 80 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-01-27 | 3 100 SEK | |
| AT 2311B-100 | 100 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-09-27 | 3 800 SEK | |
| AT 2311B-125 | 125 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-09-27 | 4 500 SEK | |
| AT 2311B-150 | 150 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-09-27 | 7 400 SEK | |
| AT 2311B-200 | 200 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-09-27 | 9 100 SEK | |
| AT 2311B-250 | 250 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-09-27 | 22 300 SEK | |
| AT 2311B-300 | 300 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-09-27 | 28 900 SEK |
Snäckväxel AT 2394 är en tillförlitlig växel av aluminium för mjuk öppning och stängning av vridspjäll…
Välj
Högkvalitativ ventil tillverkad av segjärn med disk i rostfritt stål och har vulkaniserat foder vilket…
Välj
KLINGER® CompenSil har utmärkta tätningsegenskaper för alla typer av tillämpningar. Det kan användas…
VäljDenna produkt är av högsta kvalitet. Tryckklass PN16, och temperaturområde från -20°C till 110°C. Dimensionsområde från DN40 till DN300. Med denna produkt kan du vara säker på att du får en pålitlig och robust lösning för dina behov.
För avstängning och reglering. Varmt och kallt vatten:
- Värme och kylsystem
- Glykolblandat vatten
- Vakuum
- Neutrala gaser
EPDM-gummi: Varmvatten, luft, neutrala gaser, vissa utspädda oorganiska syror, vissa alkoholer (max 30%)
PSB.2 Vridspjällventiler
Vridspjällventil AT 2311B, med hus av segjärn och i huset fastvulkaniserat foder av EPDM samt spjällskiva i rostfritt stål
AT 2311BS med spak standard t.o.m. DN150,
AT 2311BV med växel standard fr.o.m DN150
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Märkning på produkt: Modell, DN, Fläns, Husmaterial, Sätesmaterial, Diskmaterial, PS, TS, PT, datum för test, Serienummer, Standard samt AT-nummer.
Reach datum: 2023-06-14
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Segjärn GJS-400-15 (GGG40) |
| 2 | Spjällskiva | Rostfritt stål |
| 3 | Foder | EPDM (etenpropengummi) |
| 4 | Spak | Gråjärn |
| 5 | Snäckväxel (Se produkt 2394) |
Dimensionsområde (DN): 40 - 300

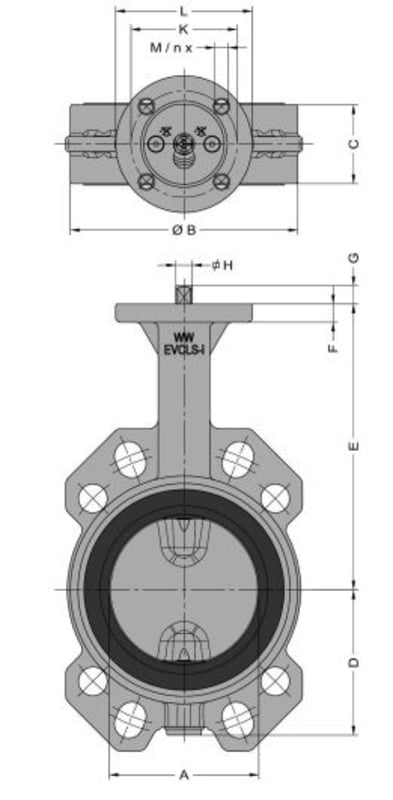

| Artikelnummer | C | E | D | G | H | Nettovikt (kg) |
|---|---|---|---|---|---|---|
| 2311BS40 | 33 | 147 | 58 | 34 | 10 | 3 |
| 2311BV40 | 33 | 147 | 58 | 10 | 3.1 | |
| 2311BS50 | 43 | 152 | 63 | 34 | 10 | 4 |
| 2311BV50 | 43 | 152 | 63 | 10 | 4.1 | |
| 2311BS65 | 46 | 160 | 71 | 34 | 10 | 5 |
| 2311BV65 | 46 | 160 | 71 | 10 | 5.1 | |
| 2311BS80 | 46 | 168 | 78 | 34 | 10 | 5 |
| 2311BV80 | 46 | 168 | 78 | 10 | 5.1 | |
| 2311BS100 | 52 | 189 | 98 | 34 | 12 | 6 |
| 2311BV100 | 52 | 189 | 98 | 12 | 6.1 | |
| 2311BS125 | 56 | 202 | 109 | 34 | 12 | 9 |
| 2311BV125 | 56 | 202 | 109 | 16 | 9.1 | |
| 2311BS150 | 56 | 224 | 133 | 34 | 16 | 10 |
| 2311BV150 | 56 | 224 | 133 | 16 | 10.2 | |
| 2311BV200 | 60 | 248 | 158 | 19 | 15.2 | |
| 2311BV250 | 68 | 280 | 194 | 24 | 24.85 | |
| 2311BV300 | 78 | 305 | 219 | 24 | 36.85 | |
| 2311B-40 | 33 | 147 | 58 | 10 | 9 | 2 |
| 2311B-50 | 43 | 152 | 63 | 10 | 9 | 3 |
| 2311B-65 | 46 | 160 | 71 | 10 | 9 | 4 |
| 2311B-80 | 46 | 168 | 78 | 10 | 9 | 4 |
| 2311B-100 | 52 | 189 | 98 | 12 | 11 | 5 |
| 2311B-125 | 56 | 202 | 109 | 16 | 14 | 8 |
| 2311B-150 | 56 | 224 | 133 | 16 | 14 | 9 |
| 2311B-200 | 60 | 248 | 158 | 19 | 17 | 14 |
| 2311B-250 | 68 | 280 | 194 | 24 | 22 | 23 |
| 2311B-300 | 78 | 305 | 219 | 24 | 22 | 35 |

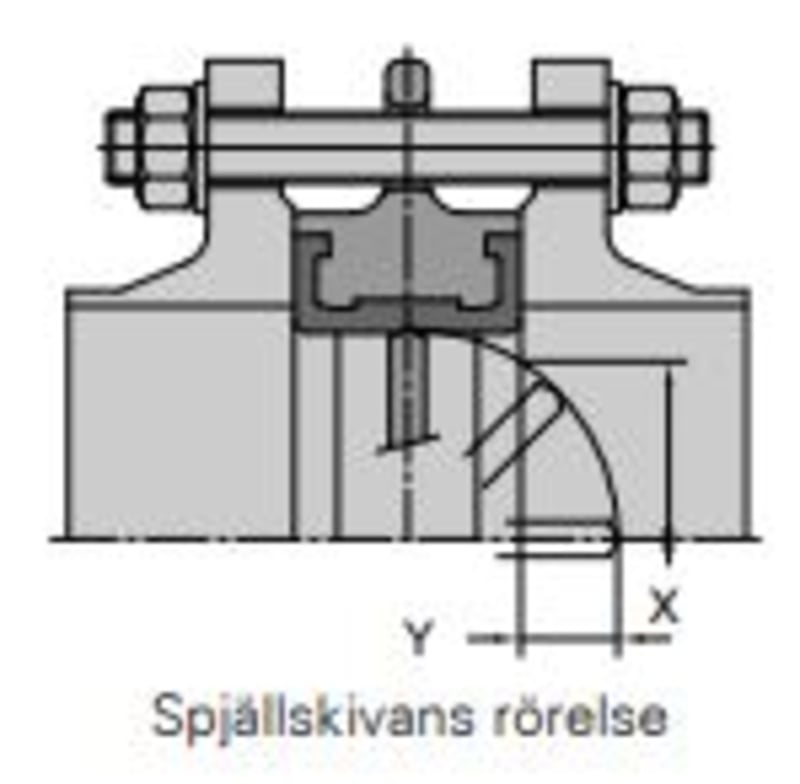

| DN | X | Y |
|---|---|---|
| 40 | 24 | 4 |
| 50 | 27 | 4 |
| 65 | 47 | 10 |
| 80 | 67 | 18 |
| 100 | 87 | 25 |
| 125 | 113 | 35 |
| 150 | 140 | 48 |
| 200 | 191 | 70 |
| 250 | 242 | 92 |
| 300 | 289 | 111 |
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.
Ventilhus med semi-LUG fästöron för ensidigt montage. AT 2311B är försedda med fästöron t.o.m. DN 300. Hålbild DN40-DN300 passar flänsar PN6/PN10/PN16 och CL150. Vridspjällventil AT 2311B DN 40-300 levereras som standard med hög spindelhals för överisolering. Bygglängd enligt SS-EN 558, series 20.
Toppfläns enligt ISO 5211.
Standard ytbehandling klass C3 enl. ISO 12944.
Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden,
utan regnskydd rekommenderas klass C4.
Huvudmaterial: Segjärn
Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)
Ingående material: Segjärn
Ingående materialkod: Segjärn GJS-400-15 (GGG40)
Temperatur (°C): -20 - 110
Tryckklass (PN): 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod: 20706 Vridspjäll
Produktens färg: RAL 2000 - Gulorange
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Spindel skall ej monteras så att den är riktad nedåt då kan läckage uppstå.
Ventilen är avsedd att monteras mellan flänsar, utan packningar, och där så är möjligt med axlarna i horisontellt läge, undvik att monjtera ventil med axeln nedåt. Vid ensidigt montage får bultar och muttrar inte dras åt med högre moment än vad som anges i tabell i relevant norm. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Observera angivna mått för att spjällbladet skall kunna röra sig fritt i förhållande till anslutande rör.
