Vridspjällventil AT 2282-

Vridspjällventil för inspänning av rostfritt stål, metalliskt tätande, PN25/16, för avstängning och reglering av vätskor, gaser, slitande och aggressiva media samt hetvatten-, kyl- och ångsystem. Med handspak tom DN 125 eller snäckväxel i alla DN.

Dimensionsområde (DN)80 - 500
Tryckklass (PN)10 - 25
Temperatur (°C)-40 - 150
HuvudmaterialRostfritt stål

Varianter

Artikelnummer DN PN Temperatur (°C) Anslutning Manöver Ansl. 1 Ansl. 2 Avs.datum Bruttopris Antal
AT 2282S80 80 25 -40 - 150 Flänsad EN1092 Spak Flänsad EN1092 2025-01-07 Beställningsvara 30 700 SEK
AT 2282-80 80 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2025-01-07 Beställningsvara 27 000 SEK
AT 2282S100 100 25 -40 - 150 Flänsad EN1092 Spak Flänsad EN1092 2025-01-07 Beställningsvara 32 100 SEK
AT 2282V100 100 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2025-01-07 Beställningsvara 36 300 SEK
AT 2282-100 100 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2025-01-07 Beställningsvara 29 400 SEK
AT 2282S125 125 25 -40 - 150 Flänsad EN1092 Spak Flänsad EN1092 2025-01-07 Beställningsvara 35 700 SEK
AT 2282V125 125 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2025-01-07 Beställningsvara 39 600 SEK
AT 2282-125 125 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2025-01-07 Beställningsvara 32 200 SEK
AT 2282V150 150 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2025-01-07 Beställningsvara 45 100 SEK
AT 2282-150 150 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2025-01-07 Beställningsvara 38 600 SEK
AT 2282V200 200 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2025-01-07 Beställningsvara 55 200 SEK
AT 2282-200 200 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2025-01-07 Beställningsvara 48 300 SEK
AT 2282V250 250 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2025-01-07 Beställningsvara 73 100 SEK
AT 2282-250 250 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2025-01-07 Beställningsvara 63 100 SEK
AT 2282V300 300 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2025-01-07 Beställningsvara 90 400 SEK
AT 2282-300 300 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2025-01-07 Beställningsvara 80 000 SEK
AT 2282-350 350 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2025-01-14 Beställningsvara 93 100 SEK
AT 2282V350 350 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2025-01-07 Beställningsvara 104 000 SEK
AT 2282V400 400 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2025-01-07 Beställningsvara 139 700 SEK

Produktinformation

Användningsområde

För avstängning och reglering.
För vätskor, gaser, slitande och aggressiva media inom:
- Skogsindustri enligt anvisningarna SSG 7650
- Processindustri
- Kemisk industri
- Energiproduktion
- Petrokemisk industri
- Offshore
- Oljelagring och raffinaderier

AMA-text

PSB.2 Vridspjällventiler

Kvalitetsäkring

PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, material och flödespil.

Energi/miljödeklaration

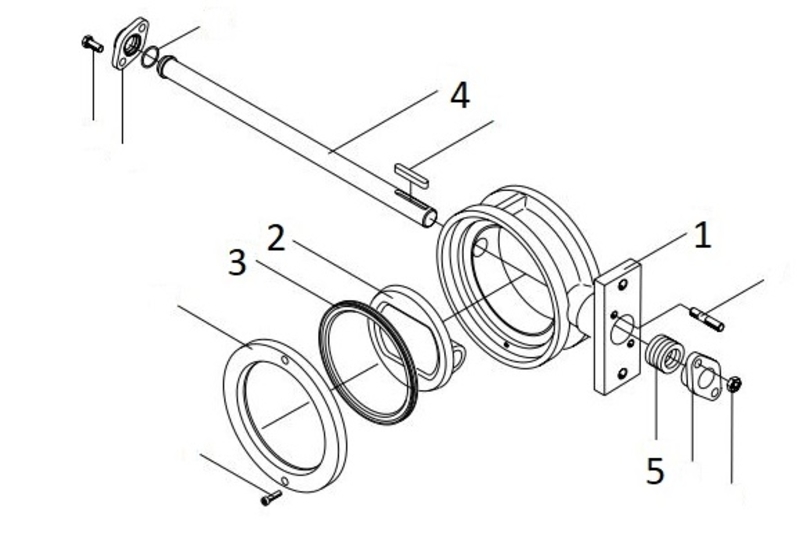

Detaljförteckning

PosKomponentMaterial
1VentilhusSyrafast stål 316 (1.4408, CF8M)
2SpjällskivaSyrafast stål 316 (1.4408, CF8M)
3SätesringRostfritt stål duplex (1.4462)
4AxelRostfritt stål (1.4460)
5PackboxGrafit

Mått och vikt

Dimensionsområde (DN): 80 - 500

Mått

DNAB
8046236
10052251
12556271
15056386
20060414
25068487
30078526
35078449
400102667

Funktion och konstruktion

Metalltätad vridspjällventil med trippel-excentriskt placerad spjällskiva och tvådelad axel, utbytbar sätesring.
Toppfläns för montering av manöverdon

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål 316 (1.4408, CF8M)

Ingående material: Rostfritt stål

Ingående materialkod: Syrafast stål 316 (1.4408, CF8M)

Temperatur (°C): -40 - 150

Temperatur noteringar: Högre temperaturer på förfrågan.

Tryckklass (PN): 10 - 25

Anslutning: Flänsad EN1092

ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)

BK04 kod: 20706 Vridspjäll

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Varning!
Se till att ingen kan skada sig vid provmanövrering av ventilen utanför rörsystemet.
Inga fingrar, händer eller andra kroppsdelar får vara inuti ventilerna när manöverdon är inkopplade.
Montering med pilen i flödesriktning rekommenderas.

Ventilen är avsedd att monteras mellan flänsar enligt följande:
