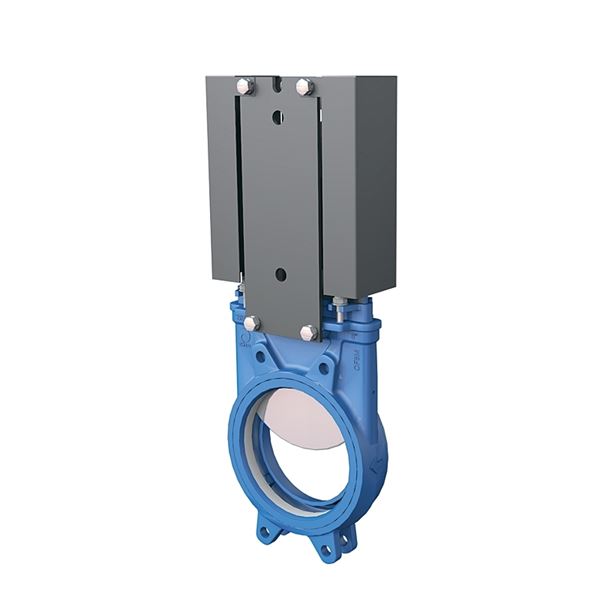

Skjutspjällventiler AT 2205-

Avstängningsventil för media med hög fiberhalt eller fasta partiklar. Sätestätning i EPDM. Med stigande spindel.

Dimensionsområde (DN)	50 - 1200
Tryckklass (PN)	6 - 10
Temperatur (°C)	0 - 120
Huvudmaterial	Rostfritt stål

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	Avs.datum	Bruttopris	Antal
AT 2205-80	80	10	0 - 90	Flänsad EN1092	Handratt	2024-12-23 Beställningsvara	16 300 SEK	Antal
AT 2205-100	100	10	0 - 90	Flänsad EN1092	Handratt	2024-12-23 Beställningsvara	18 900 SEK	Antal
AT 2205-150	150	10	0 - 90	Flänsad EN1092	Handratt	2024-12-23 Beställningsvara	25 500 SEK	Antal
AT 2205-200	200	10	0 - 90	Flänsad EN1092	Handratt	2024-12-23 Beställningsvara	35 400 SEK	Antal
AT 2205-250	250	10	0 - 90	Flänsad EN1092	Handratt	2024-12-23 Beställningsvara	46 500 SEK	Antal
AT 2205-250N	250	10	0 - 90	Flänsad EN1092	Handratt	2025-01-14 Beställningsvara	49 500 SEK	Antal
AT 2205-350	350	10	0 - 90	Flänsad EN1092	Handratt	2025-01-28 Beställningsvara	87 800 SEK	Antal
AT 2205-400	400	10	0 - 90	Flänsad EN1092	Handratt	2025-01-28 Beställningsvara	51 700 SEK	Antal

Produktinformation

Användningsområde

Avstängningsventil för media med hög fiberhalt, torra ämnen eller media med upp till 5% suspenderade partiklar.
- Avloppsvatten
- Bakvatten
- Pappersmassa
- Pellets
- Pulver
- Returpapper
- Slam
- Slurry

Sätestätning av EPDM lämpar sig för vatten eller media utspätt i vatten. Kan också användas för aggressiva media. Ger ett 100% vattentätt skydd.
Spjällblad i rostfritt stål 316 ger ett bättre korrosionsskydd och gör ventilen lämplig för användning i aggressiva media.

AMA-text

PSB.3 Skjutspjällsventiler

Kvalitetsäkring

AFS 2016:1, 8 paragraf

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, material, flödespil och seat-markering

Energi/miljödeklaration

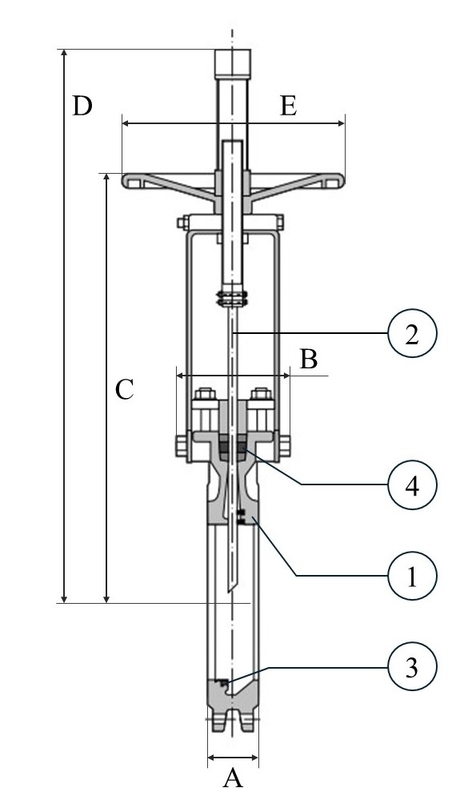

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308)
2	Spjällblad	Syrafast stål 316 (1.4401)
3	Sätestätning	EPDM (etenpropengummi)
4	Packbox	PTFE (polytetrafluoreten)

Mått och vikt

Dimensionsområde (DN): 50 - 1200

DN	80	100	150	200	250	350	400
A	50	50	60	60	70	70	100
B	92	92	102	119	119	119	290
C	333	373	458	578	679	679	1012
D	469	502	644	815	1016	1016	1442
E	225	225	225	325	325	325	450
Nettovikt (kg)	9	11	17	28	40	40	116

Funktion och konstruktion

Avstängningsventil med handratt och stigande spindel. Fullt genomlopp, ger lågt tryckfall och minimerar risken för igensättning. Homogent gjutet ventilhus eliminerar läckage till atmosfären och förhindrar skevdragning av spjället. Tät packbox genom glandspårets utformning med PTFE-impregnerad fläta. Ingjutna styrklackar i huset ökar spjällbladets anpressning mot mjuktätningen vid stängning. Utbytbar mjuktätning och packbox-tätning.
Möjlig att automatisera med manöverdon eller fås med icke stigande spindel.

Max ∆P:
10bar för DN≤250
6bar för 300≤DN≤400
4bar för 450≤DN≤600
3bar för 700≤DN≤1200

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308)

Ingående material: Rostfritt stål, Gummi, Övrigt

Ingående materialkod: Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308), Syrafast stål 316 (1.4401), EPDM (etenpropengummi), PTFE (polytetrafluoreten)

Temperatur (°C): 0 - 120

Tryckklass (PN): 6 - 10

Anslutning: Flänsad EN1092

ETIM klassning: EC011462 - Skjutspjällsventil

BK04 kod: 20709 Skjutspjällventiler

Produktens färg: RAL 5015 - Himmelsblå

Kommentar till färg: Epoximålning

DN	80	100	150	200	250	350	400
KVS	496	910	2110	3845	5400	10790	14180

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal

Monteras mellan flänsar.
Upp till 30% av det maximala arbetstrycket kan appliceras i motsatt riktning mot flödesmarkeringen.
För media med fasta partiklar i ett gravitationssystem installeras ventilen med flödespilen mot flödet.

Systemet skall renspolas och avluftas med fullt öppen ventil före idrifttagning. Starta alltid systemet med stängd ventil.
-Efter 4-6 veckors drift ska flänsförbandet efterdras.
-Rattmanövrerade ventiler är försedda med smörjnippel och bör regelbundet
smörjas med vattenfast fett.
-Packboxen kontrolleras och efterdras vid behov.
-Vid stängning ska spjällbladet gå mot ventilbotten, att därefter öka åtdragningskraften bidrar inte till ökad täthet utan kan skada bladet.
