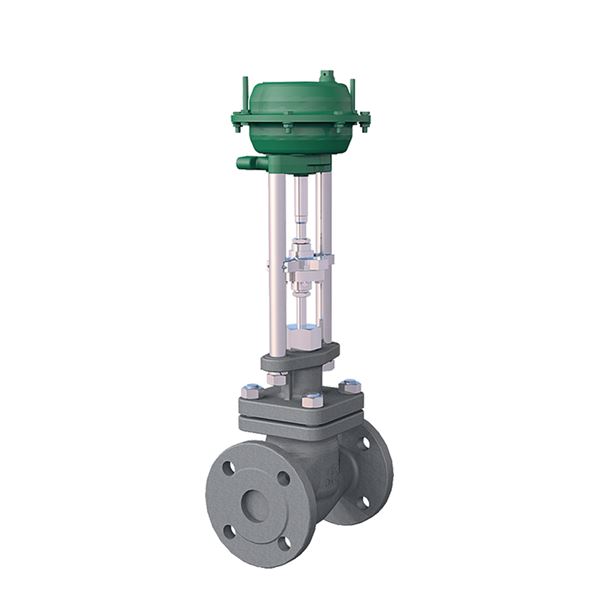

Reglerventil 2-vägs. Komplett med pneumatiskt 280 cm², 530 cm² eller 1000 cm² manöverdon.
| Dimensionsområde (DN) | 15 - 400 |
|---|---|
| Tryckklass (PN) | 16 - 160 |
| Temperatur (°C) | -60 - 530 |
| Huvudmaterial | Gråjärn, Rostfritt stål, Stål, Segjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Ansl. 1 | Ansl. 2 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 4800DP | -10 - 400 | Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända | Förfrågan | Förfrågan | Offert | |||||
| AT 4801DP | -10 - 400 | Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända | Förfrågan | Förfrågan | Offert | |||||
| AT 4802DP | -10 - 400 | Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända | Förfrågan | Förfrågan | Offert | |||||
| AT 4803DP | -10 - 400 | Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända | Förfrågan | Förfrågan | Offert |
Vid reglering av temperatur, tryck, nivå eller flöde i ång-, hetvatten-, hetoljesystem. Tryck och temp. enligt DIN EN 1092.
PSD.312 Styrventiler för platsmonterat ställdon med differenstrycks-, reglerings- och flödesinjusteringsfunktion
Produkten är CE-märkt
Intyg enligt SS-EN 10204, typ 2.2 och 3.1. De flesta klassningssällskap (anges vid beställning).
Dimensionsområde (DN): 15 - 400
Enkelsätig reglerventil med axiell rörelse.
Ventilkarakteristik linjär, logaritmisk eller on-off.
Huvudmaterial: Gråjärn, Rostfritt stål, Stål, Segjärn
Huvudmaterialkod: Syrafast stål 316 (1.4408), Syrafast stål 316Ti (1.4571), Stål G17CrMo5-5 (1.7357), Gråjärn GJL-250 (GG25), Segjärn GJS-400-15 (GGG40)
Ingående material: Gråjärn, Rostfritt stål, Stål, Segjärn
Ingående materialkod: Syrafast stål 316 (1.4408), Syrafast stål 316Ti (1.4571), Stål G17CrMo5-5 (1.7357), Gråjärn GJL-250 (GG25), Segjärn GJS-400-15 (GGG40)
Temperatur (°C): -60 - 530
Tryckklass (PN): 16 - 160
Anslutning: Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända
Möjlig montageposition: Vertikal, Horisontell
Kan monteras i valfritt inbyggnadsläge. Undantag: Nedhängande manöverdon. Se separat monterings- och skötselanvisning. Systemet bör renspolas före idrifttagande. För problemfri drift rekommenderas att filter monteras före reglerventilen. Undvik rörböjar direkt före och direkt efter reglerventilen. Det rekommenderas att ha raksträcka 5 x DN före ventilen och 10 x DN efter ventilen.
Reglerventil AT 4800D, 4801D, 4802D, 4803D Produktdatablad (PDF-fil, 269 kB)
