Reducerventil med kondensatkärl för tryckreducering av ånga.
| Dimensionsområde (DN) | 15 - 100 |
|---|---|
| Tryckklass (PN) | 40 |
| Temperatur (°C) | 0 - 250 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | KVS | Lågtryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 4265A15Q500-603 | 15 | 40 | 4,8 | 0,15 - 0,49 | 2024-11-27 | 43 700 SEK | |
| AT 4265A15Q500-605 | 15 | 40 | 4,8 | 0,5 - 0,99 | 2024-11-27 | 43 700 SEK | |
| AT 4265A15Q300-605 | 15 | 40 | 4,8 | 1 - 1,6 | 2024-11-27 | 40 800 SEK | |
| AT 4265A15Q140-605 | 15 | 40 | 4,8 | 1,7 - 3,8 | 2024-11-27 | 35 700 SEK | |
| AT 4265A15Q93-605 | 15 | 40 | 4,8 | 3,9 - 5,5 | 2024-11-27 | 35 700 SEK | |
| AT 4265A15Q66-605 | 15 | 40 | 4,8 | 5,6 - 8,2 | 2024-11-27 | 35 700 SEK | |
| AT 4265A15Q44-605 | 15 | 40 | 4,8 | 8,3 - 13 | 2024-11-27 | 35 700 SEK | |
| AT 4265A20Q500-603 | 20 | 40 | 6,9 | 0,15 - 0,49 | 2024-11-27 | 44 000 SEK | |
| AT 4265A20Q500-605 | 20 | 40 | 6,9 | 0,5 - 0,99 | 2024-11-27 | 44 000 SEK | |
| AT 4265A20Q300-605 | 20 | 40 | 6,9 | 1 - 1,6 | 2024-11-27 | 40 900 SEK | |
| AT 4265A20Q140-605 | 20 | 40 | 6,9 | 1,7 - 3,8 | 2024-11-27 | 35 700 SEK | |
| AT 4265A20Q93-605 | 20 | 40 | 6,9 | 3,9 - 5,5 | 2024-11-27 | 35 800 SEK | |
| AT 4265A20Q66-605 | 20 | 40 | 6,9 | 5,6 - 8,2 | 2024-11-27 | 35 800 SEK | |
| AT 4265A20Q44-605 | 20 | 40 | 6,9 | 8,3 - 13 | 2024-11-27 | 35 800 SEK | |
| AT 4265A25Q500-603 | 25 | 40 | 9,1 | 0,15 - 0,49 | 2024-11-27 | 45 500 SEK | |
| AT 4265A25Q500-605 | 25 | 40 | 9,1 | 0,5 - 0,99 | 2024-11-27 | 45 500 SEK | |
| AT 4265A25Q300-605 | 25 | 40 | 9,1 | 1 - 1,6 | 2024-11-27 | 42 300 SEK | |
| AT 4265A25Q140-605 | 25 | 40 | 9,1 | 1,7 - 3,8 | 2024-11-27 | 37 400 SEK | |
| AT 4265A25Q93-605 | 25 | 40 | 9,1 | 3,9 - 5,5 | 2024-11-27 | 41 400 SEK | |
| AT 4265A25Q66-605 | 25 | 40 | 9,1 | 5,6 - 8,2 | 2024-11-27 | 37 400 SEK | |
| AT 4265A25Q44-605 | 25 | 40 | 9,1 | 8,3 - 13 | 2024-11-27 | 37 400 SEK | |
| AT 4265A32Q500-603 | 32 | 40 | 11,8 | 0,15 - 0,49 | 2024-11-27 | 46 900 SEK | |
| AT 4265A32Q500-605 | 32 | 40 | 11,8 | 0,5 - 0,99 | 2024-11-27 | 46 900 SEK | |
| AT 4265A32Q300-605 | 32 | 40 | 11,8 | 1 - 1,6 | 2024-11-27 | 42 700 SEK | |
| AT 4265A32Q140-605 | 32 | 40 | 11,8 | 1,7 - 3,8 | 2024-11-27 | 38 700 SEK | |
| AT 4265A32Q93-605 | 32 | 40 | 11,8 | 3,9 - 5,5 | 2024-11-27 | 38 700 SEK | |
| AT 4265A32Q66-605 | 32 | 40 | 11,8 | 5,6 - 8,2 | 2024-11-27 | 38 700 SEK | |
| AT 4265A32Q44-605 | 32 | 40 | 11,8 | 8,3 - 13 | 2024-11-27 | 38 700 SEK | |
| AT 4265A40Q500-603 | 40 | 40 | 14,4 | 0,15 - 0,49 | 2024-11-27 | 49 600 SEK | |
| AT 4265A40Q500-605 | 40 | 40 | 14,4 | 0,5 - 0,99 | 2024-11-27 | 49 600 SEK | |
| AT 4265A40Q300-605 | 40 | 40 | 14,4 | 1 - 1,6 | 2024-11-27 | 42 700 SEK | |
| AT 4265A40Q140-605 | 40 | 40 | 14,4 | 1,7 - 3,8 | 2024-11-27 | 40 800 SEK | |
| AT 4265A40Q93-605 | 40 | 40 | 14,4 | 3,9 - 5,5 | 2024-11-27 | 42 300 SEK | |
| AT 4265A40Q66-605 | 40 | 40 | 14,4 | 5,6 - 8,2 | 2024-11-27 | 39 300 SEK | |
| AT 4265A40Q44-605 | 40 | 40 | 14,4 | 8,3 - 13 | 2024-11-27 | 38 500 SEK | |
| AT 4265A50Q500-613 | 50 | 40 | 26,5 | 0,15 - 0,49 | 2024-11-27 | 62 900 SEK | |
| AT 4265A50Q500-615 | 50 | 40 | 26,5 | 0,5 - 0,99 | 2024-11-27 | 61 900 SEK | |
| AT 4265A50Q300-615 | 50 | 40 | 26,5 | 1 - 1,9 | 2024-11-27 | 56 400 SEK | |
| AT 4265A50Q140-615 | 50 | 40 | 26,5 | 2 - 4,2 | 2024-11-27 | 50 100 SEK | |
| AT 4265A50Q93-615 | 50 | 40 | 26,5 | 4,3 - 6,9 | 2024-11-27 | 52 500 SEK | |
| AT 4265A50Q66-614 | 50 | 40 | 26,5 | 7 - 8,5 | 2024-11-27 | 50 100 SEK | |
| AT 4265A50Q44-614 | 50 | 40 | 26,5 | 8,6 - 13 | 2024-11-27 | 50 100 SEK | |
| AT 4265A65Q500-613 | 65 | 40 | 51,5 | 0,15 - 0,49 | 2024-11-27 | 65 000 SEK | |
| AT 4265A65Q500-615 | 65 | 40 | 51,5 | 0,5 - 0,99 | 2024-11-27 | 65 000 SEK | |
| AT 4265A65Q300-615 | 65 | 40 | 51,5 | 1 - 1,9 | 2024-11-27 | 60 100 SEK | |
| AT 4265A65Q140-615 | 65 | 40 | 51,5 | 2 - 4,2 | 2024-11-27 | 58 000 SEK | |
| AT 4265A65Q93-615 | 65 | 40 | 51,5 | 4,3 - 6,9 | 2024-11-27 | 58 000 SEK | |
| AT 4265A65Q66-614 | 65 | 40 | 51,5 | 7 - 8,5 | 2024-11-27 | 55 300 SEK | |
| AT 4265A65Q44-614 | 65 | 40 | 51,5 | 8,6 - 13 | 2024-11-27 | 56 400 SEK | |
| AT 4265A80Q500-622 | 80 | 40 | 79,8 | 0,15 - 0,45 | 2025-02-04 | 80 600 SEK | |
| AT 4265A80Q500-624 | 80 | 40 | 79,8 | 0,46 - 0,99 | 2024-11-27 | 80 600 SEK | |
| AT 4265A80Q300-624 | 80 | 40 | 79,8 | 1 - 1,9 | 2024-11-27 | 76 100 SEK | |
| AT 4265A80Q140-624 | 80 | 40 | 79,8 | 2 - 5 | 2024-11-27 | 73 000 SEK | |
| AT 4265A80Q93-624 | 80 | 40 | 79,8 | 5,1 - 8,9 | 2024-11-27 | 73 000 SEK | |
| AT 4265A80Q66-623 | 80 | 40 | 79,8 | 9 - 13 | 2025-02-04 | 68 800 SEK | |
| AT 4265A100Q500-632 | 100 | 40 | 129,5 | 0,15 - 0,45 | 2025-02-04 | 94 600 SEK | |
| AT 4265A100Q500-634 | 100 | 40 | 129,5 | 0,46 - 0,99 | 2024-11-27 | 94 600 SEK | |
| AT 4265A100Q300-634 | 100 | 40 | 129,5 | 1 - 1,9 | 2024-11-27 | 88 900 SEK | |
| AT 4265A100Q140-634 | 100 | 40 | 129,5 | 2 - 6 | 2024-11-27 | 88 900 SEK | |
| AT 4265A100Q93-634 | 100 | 40 | 129,5 | 6,1 - 13 | 2024-11-27 | 88 900 SEK |
För tryckreducering av ånga
Högtryck max. 25 bar (e)
Temperatur max. 250°C
Lågtryck 0,15-13 bar (se tabell för lågtrycksområde).
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material samt pil visande flödesriktning.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Stål GP240GH N (1.0619) |
| 2 | Säte | Syrafast stål 316 (1.4401) |
| 3 | Kägla | Martensitiskt rostfritt stål (1.4021) |
| 4 | Spindel | Rostfritt stål 304 (1.4301) |
| 5 | Membranhus | Stål GP240GH N (1.0619) |
Dimensionsområde (DN): 15 - 100
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| A | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| B | 440 | 440 | 440 | 445 | 445 | 540 | 540 | 610 | 650 |
| C | 340 | 340 | 340 | 340 | 340 | 340 | 340 | 340 | 340 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 |
| Nettovikt (kg) | 24 | 29 | 30 | 32 | 34 | 42 | 46 | 53 | 70 |
Käglan är avlastad, vilket ger konstant lågtryck även vid varierande högtryck. Käglans läge styrs av lågtrycket som via kondensatkärlet och impulsledningen påverkar membranhuset. Ventilen är enkelsätig och självverkande - ingen hjälpstyrning.
Huvudmaterial: Stål
Ingående material: Stål
Temperatur (°C): 0 - 250
Tryckklass (PN): 40
Anslutning: Flänsad EN1092
ETIM klassning: EC010122 - Tryckreduceringsventil
BK04 kod: 21001 Ventiler
Produktens färg: RAL 9005 - Kolsvart
Kommentar till färg: Membranhuset är i färg RAL 4004.
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Kvs | 4.8 | 6.9 | 9.1 | 11.8 | 14.4 | 26.5 | 51.5 | 79.5 | 129.5 |
Möjlig montageposition: Horisontell
Möjlig montageposition notering: Ventilen monteras i horisontell ledning med membranhuset nedåt.

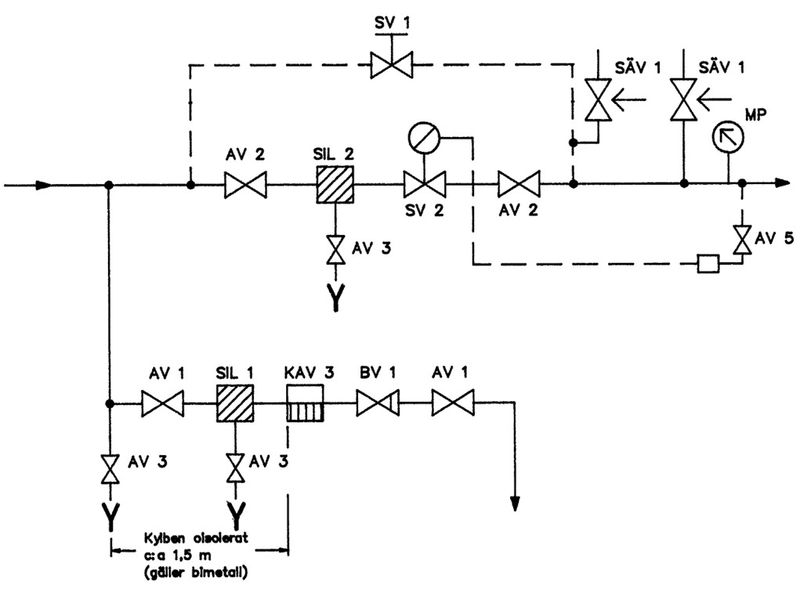

1 Inbyggnad
Reducerventilen bör monteras så nära förbrukningsstället som möjligt för att undvika tryckfall i lågtrycksledningen. Ventilen monteras i horisontell ledning med membranhuset nedåt. Gummimembranet skyddas då mot den heta ångan med vatten/kondensat från kondensatkärlet.
2 Impulsledning
Kondensatkärlet ansluts till lågtrycksledningen minst 1 meter efter ventilen och förbinds via impulsledningen med membranhuset. Detta för att ångan har återfått ett lugnare förlopp efter reducerventilen och därmed ett stabilare lågtryck. Såväl kondensatkärl som membranhus har koppling för stålrör (impulsledning) med utvändig diameter 10 mm.
3 Smutsfilter
För att undvika att föroreningar skadar säte och kägla, skall smutsfilter installeras före reducerventilen. Därmed minskar underhållskostnaderna och driftsäkerheten ökar.
4 Avstängningsventil
Vid längre perioder utan ångförbrukning ska avstängningsventilen före reducerventilen stängas av säkerhetsskäl.
5 Säkerhetsventil
Lågtrycksledningen och den därpå anslutna utrustningen skall skyddas med en säkerhetsventil. Vid dimensionering av denna beräknas maximal möjliga ångmängden enligt reducerventilens Kvs-värde.
Driftstart och injustering av lågtryck
1. Fyll på vatten i proppen på kondenskärlet. Se till att membranhuset avluftas så att utrymmet under membranhuset också fylls.
2. Lossa fjädern genom att vrida fjädertallriken motsols.
3. Se till att ventilen på lågtryckssidan är öppen.
4. Öppna avstängningsventilen på högtrycksledningen långsamt.
5. Spänn fjädern genom att vrida fjädertallriken medsols tills tryckmätaren visar önskat lågtryck.
