Reducerventil AT 4235-

För tryckreducering av luft och neutrala gaser. Tryckreduceringsventil för tryckluft med standardmönster med kolvbalanserat säte, typ D22.

Dimensionsområde (DN)	8 - 50
Tryckklass (PN)	25 - 40
Temperatur (°C)	0 - 70
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata

Varianter
Tillbehör
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	DN	PN	KVS	Lågtryck bar(g)	Avs.datum	Bruttopris	Antal
AT 4235-10 RSK 5084090	10	40	1	1 - 10	2024-09-27	1 480 SEK I lager	Antal
AT 4235-15 RSK 5084009	15	40	1,5	1 - 10	2024-09-27	1 830 SEK I lager	Antal
AT 4235-20 RSK 5084017	20	40	2,3	1 - 10	2024-09-27	2 170 SEK I lager	Antal
AT 4235-25 RSK 5084025	25	40	5,1	1 - 10	2024-09-27	3 820 SEK I lager	Antal
AT 4235-32 RSK 5084033	32	40	5,7	1 - 10	2024-09-27	4 700 SEK Färre än 10 i lager	Antal
AT 4235-40 RSK 5084041	40	40	11,5	1 - 10	2024-09-27	8 100 SEK Färre än 10 i lager	Antal
AT 4235-50 RSK 5084058	50	40	12,5	1 - 10	2024-09-27	9 900 SEK I lager	Antal

Tillbehör

Tryckmätare AT 4257-

Tryckmätare R1/4 x 63 mm. Klass 2,5. Anslutningstapp nedåt.

Välj

Produktinformation

Användningsområde

För tryckreducering av luft och neutrala gaser: AT 4235.
Tryckreduceringsventiler av den här typen skyddar installationer mot för högt tryck från matningen. De kan användas för industriella eller kommersiella tillämpningar inom ramen för deras specifikation. Om ett övertryck uppstår på utsidan av tryckreduceringsventilen och systemet i efterföljande led behöver skyddas, bör en säkerhetsventil installeras.

AMA-text

PSE.23 Tryckstyrda ventiler i gassystem

Reducerventil AT 4235..., G... av mässing, inställbar lågtryck 1-10 bar.
För luft

Tillbehör:
Tryckmätare för AT 4235, 4235F: AT 4257-8-....., graderad 0-.....bar.

Kvalitetsäkring

Märkning på produkt: Fabrikat, anslutning och pil visande flödesriktning.

Energi/miljödeklaration

SundaHus: C-

Reach anmälningsplikt

Reach datum: 2024-09-23 11:58

Reachnotering: Bly >0,1%. Ställer inga krav på hantering. SCIP-nr på artiklenivå.

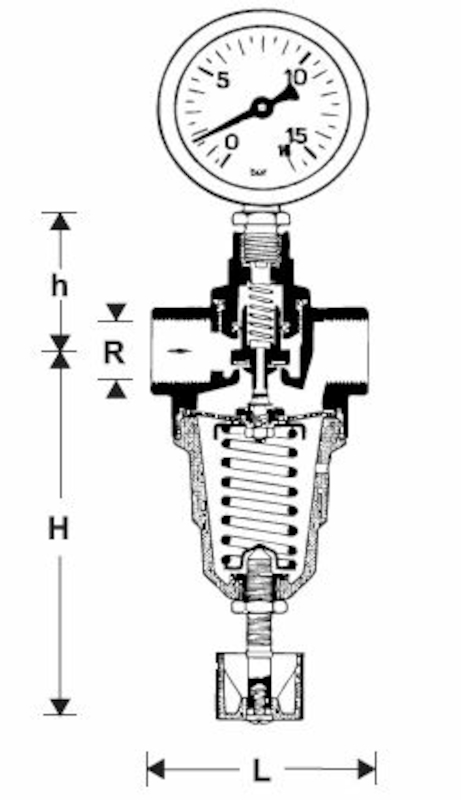

Mått och vikt

Dimensionsområde (DN): 8 - 50

4235-

DN	L	h	H
10	50	34	90
15	65	36	105
20	80	42	105
25	95	42	105
32	105	57	160
40	115	72	210
50	130	72	210

Funktion och konstruktion

Ventilen har inbyggt smutsfilter med maskvidd 0,16 mm (gäller ej AT 4235). Käglan är avlastad, vilket ger konstant lågtryck även vid varierande högtryck. Ventilen är tät vid nollförbrukning och lågtrycket är konstant. Ventilhuset har två uttag för mätning av lågtrycket (för AT 4235 ett uttag).

AT 4166, 4167 är försedd med kopplingsmutter för anslutning. Manometer medföljer endast vid separat beställning.

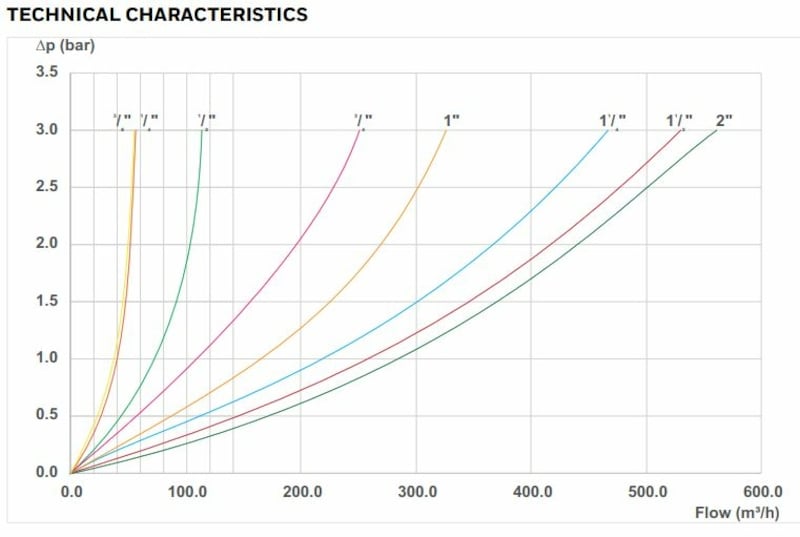

Tekniska data

Huvudmaterial: Mässing

Ingående material: Mässing, Plaster

Ingående materialkod: PA (polyamid)

Temperatur (°C): 0 - 70

Tryckklass (PN): 25 - 40

Anslutning: Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC010122 - Tryckreduceringsventil

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Horisontell

Kan monteras i valfritt inbyggnadsläge. För AT4166 och 4167 skall filtret monteras nedåt.

Se bruksanvisning.
