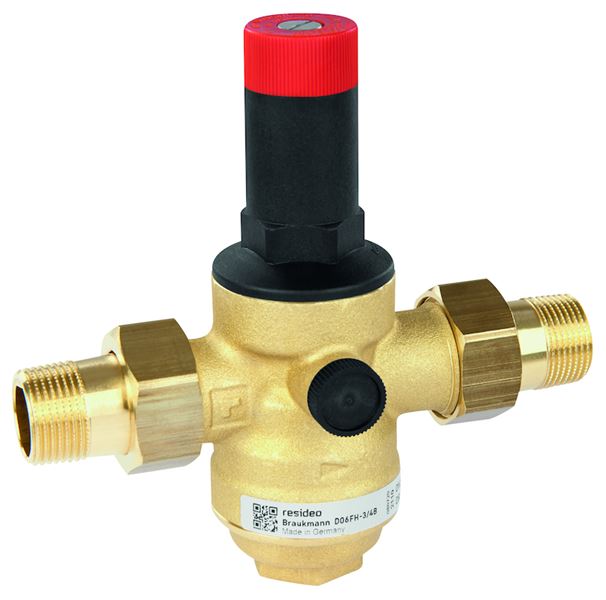

För tryckreducering av vatten med inställbart högtryck (1,5-12bar) på utloppet. Högtrycksreduceringsventil med balanserat säte och skala för börvärde, typ Resideo D06FH
| Dimensionsområde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 25 |
| Temperatur (°C) | 0 - 70 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | KVS | Lågtryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 4167-15 | 15 | 25 | 2,4 | 1,5 - 12 | 2024-11-22 | 2 110 SEK | |
| AT 4167-20 | 20 | 25 | 3,1 | 1,5 - 12 | 2024-11-22 | 2 410 SEK | |
| AT 4167-25 | 25 | 25 | 7,6 | 1,5 - 12 | 2024-11-22 | 2 810 SEK | |
| AT 4167-32 | 32 | 25 | 9,1 | 1,5 - 12 | 2024-11-22 | 4 290 SEK | |
| AT 4167-40 | 40 | 25 | 12,6 | 2024-11-22 | 8 200 SEK | ||
| AT 4167-50 | 50 | 25 | 12 | 1,5 - 12 | 2024-11-22 | 8 700 SEK |
Smidigt verktyg för demontering av reducerventiler. Är skonsamt mot ventilernas plastdetaljer.
VäljEnligt EN 806-2 skyddar tryckreduceringsventiler av den här typen vatteninstallationer mot för högt tryck från vattenförsörjningen. De kan också användas för industriella eller kommersiella tillämpningar inom ramen för deras specifikation. Genom att installera en tryckreduceringsventil undviks tryckskador och vattenförbrukningen minskar. Det inställda trycket hålls också konstant, även när det finns stora variationer i inloppstrycket. Genom att minska drifttrycket och hålla det på en konstant nivå minimeras flödesbruset i installationen.
PSE.21 Tryckstyrda ventiler i vätskesystem
Reducerventil AT 4167..., G... av mässing DZR, inställbar lågtryck 1,5-12 bar. För vatten.
PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf
Paragraf 8, PED, Art. 4 § 3 Skall ej CE-Märkas.
Märkning på produkt: Fabrikat, anslutning och pil visande flödesriktning.
Byggvarubedömning: Undviks
BVB ID: 52034
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-09-23
Reachnotering: Bly >0,1%. Ställer inga krav på hantering. SCIP-nr på artiklenivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 4167-15 | 3235c35e-2b89-4719-9fc0-3dc9517a9200 |
| 4167-20 | 7cdec593-4104-4c93-b3e0-65eded15ae0c |
| 4167-25 | fdb17099-00e6-42e2-aab7-df72529b56f3 |
| 4167-32 | 02e225da-b53a-4da9-9f12-4b701292cd8c |
| 4167-40 | c2e79e86-722b-43e0-9a3c-8040aec975ca |
| 4167-50 | 32707317-ffe5-4ca7-8627-3a9ee5dd41fc |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Fjäderhätta med justervred | Övrigt |
| 2 | Ventilhus | Mässing |
| 3 | Anslutningar | Mässing |
| 4 | Tryckmätare (ej inkluderad) | Övrigt |
| 5 | Filterskål |
Dimensionsområde (DN): 15 - 50

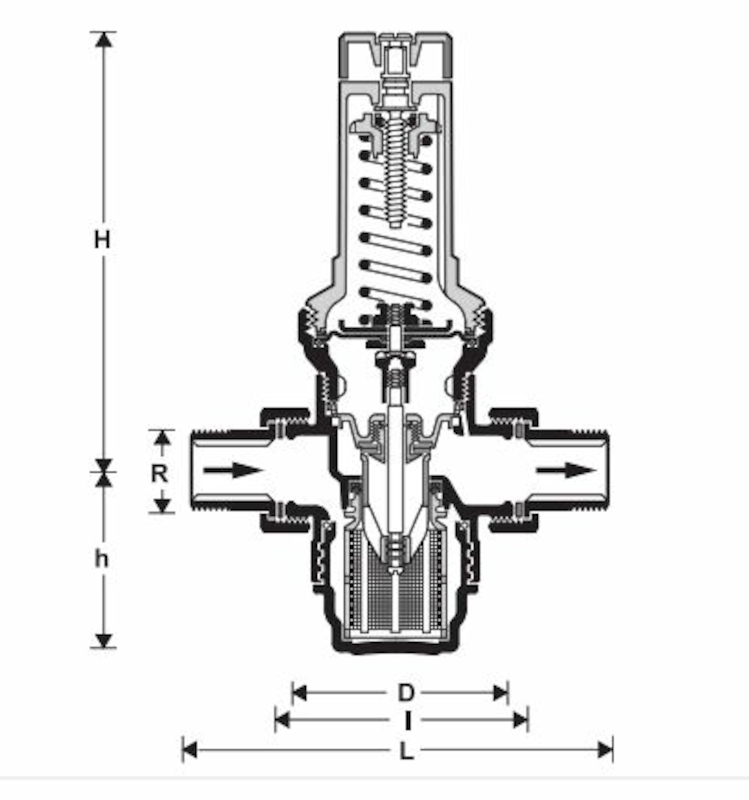

| DN | A | B | C | D |
|---|---|---|---|---|
| 15 | 140 | 96 | 58 | |
| 20 | 160 | 96 | 58 | |
| 25 | 180 | 140 | 88 | |
| 32 | 200 | 140 | 88 | |
| 40 | 255 | 172 | 126 | |
| 50 | 255 | 172 | 126 |

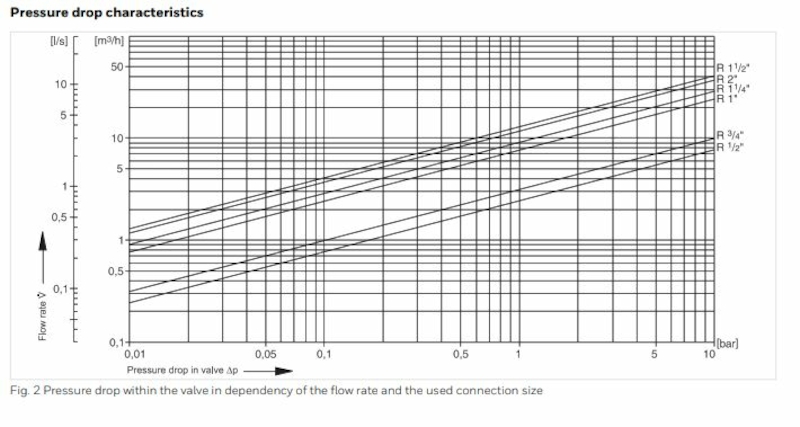

Ventilen har inbyggt smutsfilter med maskvidd 0,16 mm (gäller ej AT 4235).
Käglan är avlastad, vilket ger konstant lågtryck även vid varierande högtryck. Ventilen är tät vid nollförbrukning och lågtrycket är konstant. Ventilhuset har två uttag för mätning av lågtrycket (för AT 4235 ett uttag).
AT 4166, 4167 är försedd med kopplingsmutter för anslutning. Manometer medföljer endast vid separat beställning.
Huvudmaterial: Mässing
Ingående material: Mässing, Rostfritt stål, Gummi
Temperatur (°C): 0 - 70
Temperatur noteringar: 70°C vid max 10bar, max. driftstemperatur medium enligt EN 1567 30°C
Tryckklass (PN): 25
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC010122 - Tryckreduceringsventil
Möjlig montageposition: Horisontell
Kan monteras i valfritt inbyggnadsläge. För AT4166 och 4167 skall filtret monteras nedåt.
