För tryckreducering av vatten med inställbart lågtryck (0,5-2bar) på utloppet. Tryckreduceringsventil för lågtryckområdesmönster med balanserat säte, typ D06FN
| Dimensionsområde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 25 |
| Temperatur (°C) | 0 - 70 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | KVS | Lågtryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 4166-15 | 15 | 25 | 2,4 | 0,5 - 2 | 2024-09-27 | 3 750 SEK | |
| AT 4166-20 | 20 | 25 | 3,1 | 0,5 - 2 | 2024-09-27 | 4 290 SEK | |
| AT 4166-25 | 25 | 25 | 7,6 | 0,5 - 2 | 2024-10-30 | 4 930 SEK | |
| AT 4166-32 | 32 | 25 | 9,1 | 0,5 - 2 | 2024-10-30 | 8 200 SEK | |
| AT 4166-40 | 40 | 25 | 12,6 | 0,5 - 2 | 2024-10-30 | 13 000 SEK | |
| AT 4166-50 | 50 | 25 | 12 | 0,5 - 2 | 2024-10-30 | 14 500 SEK |
Smidigt verktyg för demontering av reducerventiler. Är skonsamt mot ventilernas plastdetaljer.
VäljEnligt EN 806-2 skyddar tryckreduceringsventiler av den här typen vatteninstallationer mot för högt tryck från vattenförsörjningen. De kan också användas för industriella eller kommersiella tillämpningar inom ramen för deras specifikation. Genom att installera en tryckreduceringsventil undviks tryckskador och vattenförbrukningen minskar. Det inställda trycket hålls också konstant, även när det finns stora variationer i inloppstrycket. Genom att minska drifttrycket och hålla det på en konstant nivå minimeras flödesbruset i installationen.
PSE.21 Tryckstyrda ventiler i vätskesystem
Reducerventil AT 4166, G... av mässing DZR, inställbar lågtryck 0,5-2 bar. För vatten.
PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf, DWGV
Paragraf 8, PED, Art. 4 § 3 Skall ej CE-Märkas.
Märkning på produkt: Fabrikat, anslutning och pil visande flödesriktning.
Byggvarubedömning: Undviks
BVB ID: 52034
SundaHus: C-
Reach anmälningsplikt
Reach datum: 2024-09-23 11:58
Reachnotering: Bly >0,1%. Ställer inga krav på hantering. SCIP-nr på artiklenivå.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Fjäderhätta med justervred | Övrigt |
| 2 | Ventilhus | Mässing |
| 3 | Anslutningar | Mässing |
| 4 | Tryckmätare (ej inkluderad) | Övrigt |
| 5 | Filterskål | Mässing |
Dimensionsområde (DN): 15 - 50

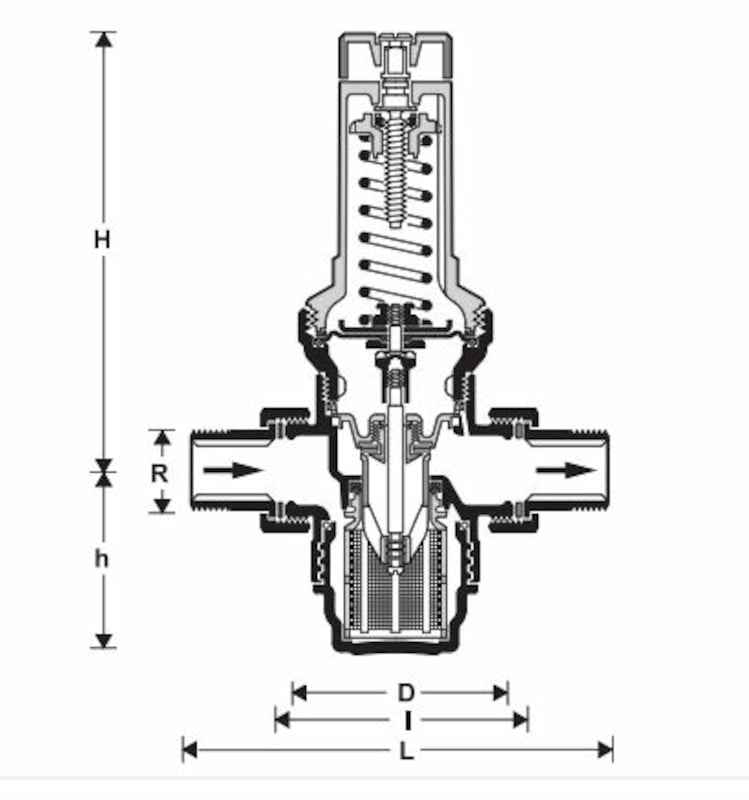

| DN | L | H | h | D | I |
|---|---|---|---|---|---|
| 15 | 140 | 148 | 56 | 73 | 80 |
| 20 | 160 | 148 | 56 | 73 | 90 |
| 25 | 180 | 185 | 77 | 83 | 100 |
| 32 | 200 | 185 | 77 | 83 | 105 |
| 40 | 225 | 210 | 113 | 102 | 130 |
| 50 | 255 | 210 | 113 | 102 | 140 |

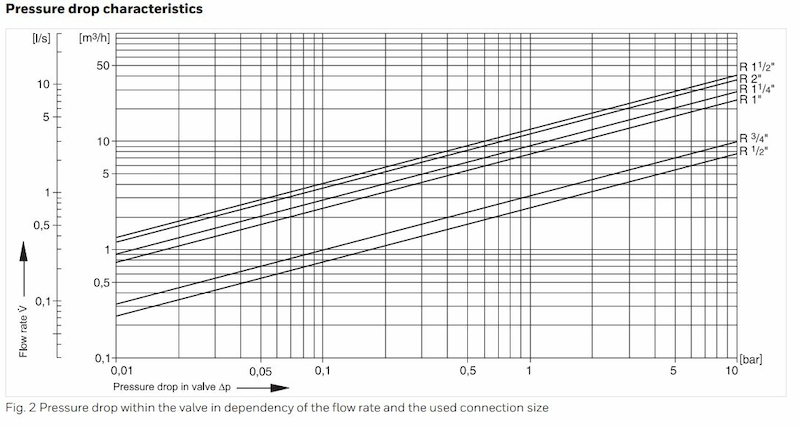

Ventilen har inbyggt smutsfilter med maskvidd 0,16 mm. Käglan är avlastad, vilket ger konstant lågtryck även vid varierande högtryck. Ventilen är tät vid nollförbrukning och lågtrycket är konstant. Ventilhuset har två uttag för mätning av lågtrycket (för AT 4235 ett uttag).
AT 4166, 4167 är försedd med kopplingsmutter för anslutning. Manometer medföljer endast vid separat beställning.
Huvudmaterial: Mässing
Ingående material: Mässing, Rostfritt stål, Plaster, Gummi
Ingående materialkod: EPDM (etenpropengummi)
Temperatur (°C): 0 - 70
Temperatur noteringar: 70°C vid max 10bar, max. driftstemperatur medium enligt EN 1567 30°C
Tryckklass (PN): 25
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC010122 - Tryckreduceringsventil
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
Kan monteras i valfritt inbyggnadsläge. För AT4166 och 4167 skall filtret monteras nedåt.
Se bruksanvisning.
