Nålventil AT 1870B

Nålventil av stål med svetsändar PN 100 och låst packboxmutter.

Tryckklass (PN)	100
Temperatur (°C)	0 - 300
Huvudmaterial	Stål

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	Ansl. 1 - spec.	Ansl. 2 - spec.	Avs.datum	Bruttopris	Antal
AT 1870B10	10	100	0 - 300	ISO 1127, svetsända	Handratt	DN10-Dy 17,2mm	DN10-Dy 17,2mm	2024-09-27	840 SEK I lager	Antal
AT 1870B15	15	100	0 - 300	ISO 1127, svetsända	Handratt	DN15-Dy 21,3mm	DN15-Dy 21,3mm	2024-09-27	850 SEK I lager	Antal

Produktinformation

Användningsområde

För avstängning och reglering av:- ånga- gaser- vätskor

AMA-text

PSB.5 Kägelventiler och nålventiler

PSB.5 Kägelventiler och nålventiler
Nålventil AT 1870B, DN ... med svetsändar och låst packboxmutter. PN 100.

Kvalitetsäkring

AFS 2016:1, 8 paragraf

Märkning på produkt: Fabrikat, DN, PN.

Energi/miljödeklaration

Detaljförteckning 1870B

Pos	Komponent	Material
1	Ventilhus	Rostfritt stål 304 (1.4301)
2	Svetsändar	Stål (Rst 37.2) (1.0038)
3	Handratt	Stål

Mått och vikt

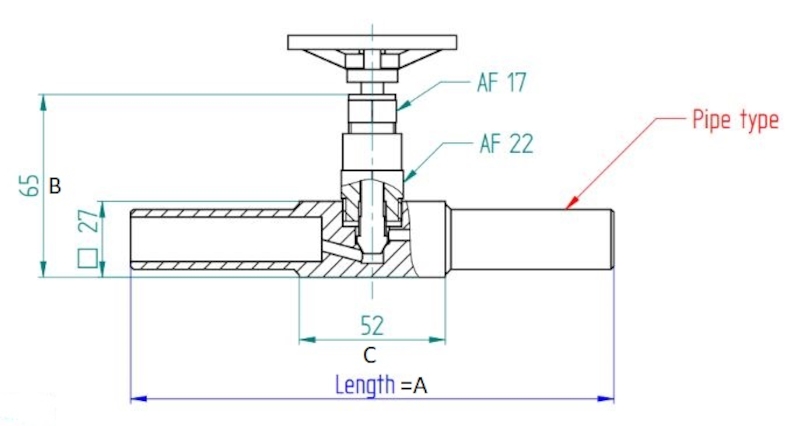

Mått 1870B

DN	A	B	C
10	122	65	52
15	172	65	52

Funktion och konstruktion

Ventilerna har invändig spindelgängning med stigande spindel och ratt.

Tekniska data

Huvudmaterial: Stål

Ingående material: Rostfritt stål, Stål

Temperatur (°C): 0 - 300

Tryckklass (PN): 100

Anslutning: ISO 1127, svetsända

ETIM klassning: EC010120 - Kägelventil

Installation och underhåll

Nålventil AT 1870 är försedd med svetsändar. Vid insvetsning ska ventilen vara stängd och kylas. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
