Manometerventil för avstängning och reglering av ånga, gaser och vätskor. Försedd med låsbygel som hindrar packboxmuttern och spindeln från att lossna vid manövrering och vibrationer. Ventilerna har invändig spindelgängning med stigande spindel och ratt.
| Dimensionsområde (DN) | 10 - 15 |
|---|---|
| Temperatur (°C) | 0 - 300 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Ansl. 1 - spec. | Ansl. 2 - spec. | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 1892B10 | 10 | 400 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP) | Handratt | 3/8 | 3/8 | 2024-11-22 | 1 780 SEK | |
| AT 1892B15 | 15 | 400 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP) | Handratt | 1/2 | 1/2 | 2024-11-22 | 1 780 SEK |
För avstängning och reglering av:
- ånga
- gaser
- vätskor
PSB.5 Kägelventiler och nålventiler
Nålventil AT1892B, G..... med hus och spindel av rostfritt stål samt boxpackning av grafit. Invändig och utvändig gänga. PN 400.
AFS 2016:1, 8 paragraf
Märkning på produkt: DN, PN

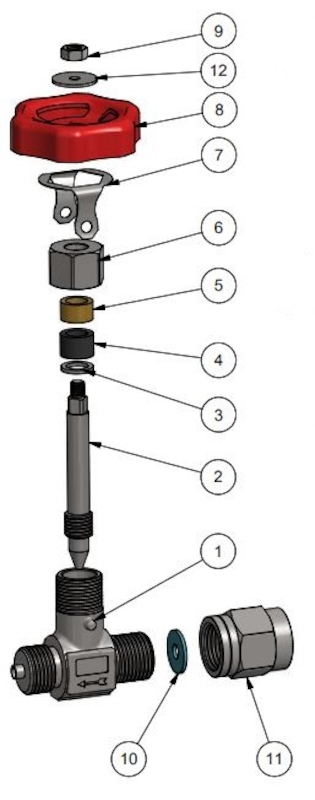

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Rostfritt stål |
| 2 | Spindel | Rostfritt stål |
| 3 | Packning | Rostfritt stål |
| 4 | XXX | |
| 5 | Mutter | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 6 | Packboxmutter | Rostfritt stål |
| 7 | Låsbygel | Rostfritt stål |
| 8 | Handratt | Stål (Rst 37.2) (1.0038) |
| 9 | Mutter | |
| 10 | Packning | |
| 11 | Mutter | Rostfritt stål |
| 12 | Packning | Aluminium |
Dimensionsområde (DN): 10 - 15

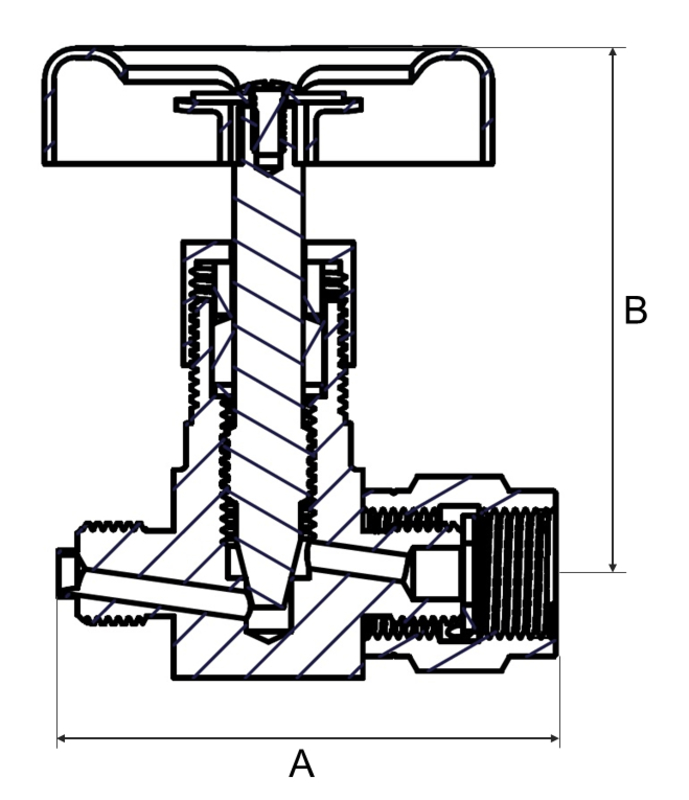

| DN | 10 | 15 |
|---|---|---|
| A | 66.5 | 76 |
| B | 83 | 83 |
Ventilerna har invändig och utvändig spindelgängning med stigande spindel och ratt. Manometerventil har höger- resp. vänstergänga.
Huvudmaterial: Rostfritt stål
Ingående material: Rostfritt stål
Temperatur (°C): 0 - 300
Temperatur noteringar: 400bar @20C, 160bar@125C, 125bar@200C, 20bar @ 300C
Anslutning: Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC010120 - Kägelventil
BK04 kod: 20707 Kägelventiler
Flödesriktning: Dubbelriktad
Enligt bruksanvisning. Ventil bör motioneras regelbundet.
Manometerventil AT 1892B Produktdatablad (PDF-fil, 307 kB)
