Helsvetsad rörkonstruktion med svetsände samt invändig gänga, Kulans genomlopp är strypt en dimension. Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser. Kulan är inspänd mellan två sätesringar av kolfylld PTFE. Samtliga dimensioner är försedda med ISO topp.
| Dimensionsområde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 40 |

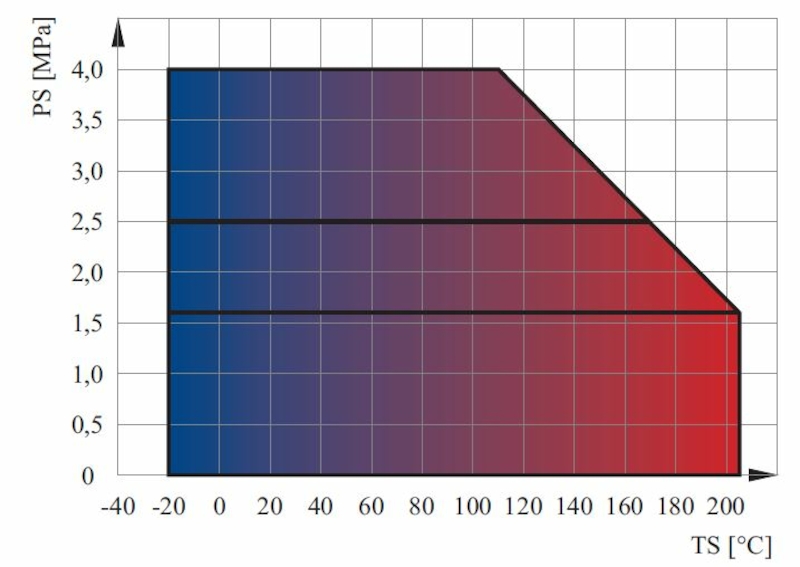

| Temperatur (°C) | -20 - 200 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3591S-010 | 10 | 40 | -20 - 200 | ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP) | Spak | 6 | 2024-11-25 | 710 SEK | |
| AT 3591S-015 | 15 | 40 | -20 - 200 | ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP) | Spak | 6 | 2024-11-25 | 710 SEK | |
| AT 3591S-020 | 20 | 40 | -20 - 200 | ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP) | Spak | 15 | 2024-11-25 | 730 SEK | |
| AT 3591S-025 | 25 | 40 | -20 - 200 | ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP) | Spak | 30 | 2024-11-25 | 730 SEK | |
| AT 3591S-032 | 32 | 40 | -20 - 200 | ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP) | Spak | 41 | 2024-11-25 | 980 SEK | |
| AT 3591S-040 | 40 | 40 | -20 - 200 | ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP) | Spak | 72 | 2024-12-19 | 1 200 SEK | |
| AT 3591S-050 | 50 | 40 | -20 - 200 | ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP) | Spak | 104 | 2024-12-19 | 1 480 SEK |
Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser.
PSB.1 Kulventiler

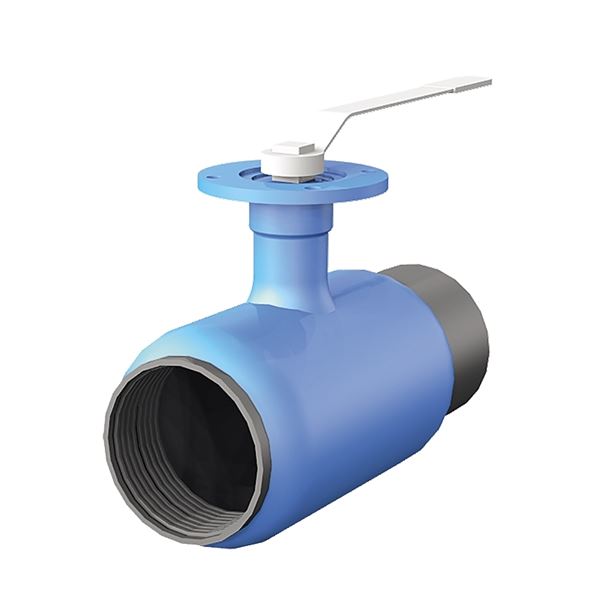

Kulventil AT 3591S med spak, DN ... Hus av stål med en svetsända och en inv. gängad anslutning. Med spindelhals avpassad för överisolering. ISO-topp enligt 5211.
PED 2014/68/EU, AFS 2016:1
Märkning på produkt: DN, PS, material i tryckbärande delar, tillverkningsår och -månad, AT-nr anges på ventilens märkskylt.
SundaHus: C-

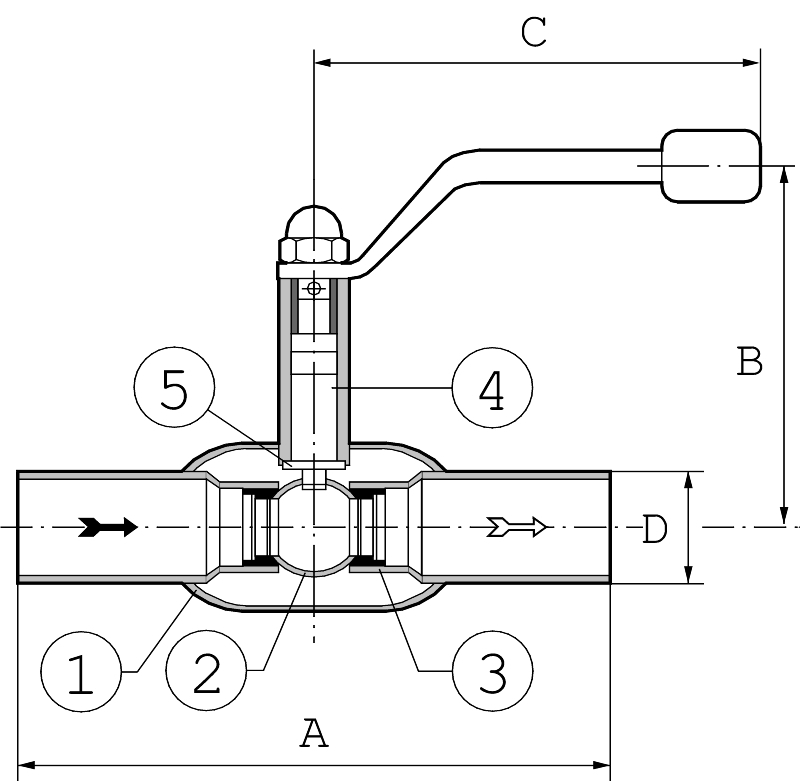

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus/svetsändar | Stål P235GH (1.0345) |
| 2 | Kula | Rostfritt stål 304 (1.4301) |
| 3 | Sätesringar/spindeltätningar | Kolfylld PTFE |
| 4 | Spindel | Rostfritt stål |
| 5 | Spindeltätning | PTFE (polytetrafluoreten) |
Dimensionsområde (DN): 10 - 50
Helsvetsad rörkonstruktion med svetsändar, avpassade för direkt insvetsning i rörsystem. Kulans genomlopp är strypt en dimension.
Kulan är inspänd mellan två sätesringar av PTFE. Ventilen levereras som standard med ISO topp och hög spindelhals för överisolering.
Spindelns överdel är därmed alltid synlig och inspekterbar. Ventilen har efterdragbar packbox.
Huvudmaterial: Stål
Huvudmaterialkod: Stål P235GH (1.0345)
Ingående material: Stål, Övrigt
Ingående materialkod: Stål P235GH (1.0345), PTFE (polytetrafluoreten)
Temperatur (°C): -20 - 200
Tryckklass (PN): 40
Anslutning: ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
MagiCAD länk: https://redir.magicad.cloud/product/0d6e07fa-fd8d-45ec-b421-d102b9826d14
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen kan monteras i valfritt läge, oberoende av mediets strömningsriktning. Insvetsning ska utföras med kulan i helt öppet läge. Vid gassvetsning är det speciellt viktigt att ventilhuset samtidigt kyls så att inte sätesringarna skadas. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
