Kulventiler med fullt genomlopp av stål/CPTFE med svetsändar och fästfläns för manöverdon. Lämplig att automatisera. Tredelad för enkel service och underhåll. För i huvudsak ånga, gas, varmt och kallt vatten.
| Dimensionsområde (DN) | 10 - 100 |
|---|---|
| Tryckklass (PN) | 64 - 125 |
| Temperatur (°C) | -28 - 220 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3545-10 | 10 | 125 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 6,9 | 2024-11-25 | 1 970 SEK | |
| AT 3545-15 | 15 | 125 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 12,7 | 2024-11-25 | 2 070 SEK | |
| AT 3545-20 | 20 | 125 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 29,2 | 2024-11-25 | 2 670 SEK | |
| AT 3545-25 | 25 | 125 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 48,2 | 2024-11-25 | 3 390 SEK | |
| AT 3545-32 | 32 | 100 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 73,1 | 2024-11-25 | 4 070 SEK | |
| AT 3545-40 | 40 | 100 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 107,5 | 2024-11-25 | 5 500 SEK | |
| AT 3545-50 | 50 | 64 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 215 | 2024-11-25 | 8 200 SEK | |
| AT 3545-65 | 65 | 64 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 275,2 | 2024-11-25 | 13 500 SEK | |
| AT 3545-80 | 80 | 64 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 498,8 | 2024-11-25 | 19 300 SEK | |
| AT 3545-100 | 100 | 64 | -28 - 220 | ASTM A53, Schedule 40 | Låsbar spak | 877,2 | 2024-11-25 | 29 600 SEK |
Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andra…
Välj
Pneumatiska enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller där…
Välj
Reservdelssats till 3-delade kulventiler i 3500 serien. (3500/3505/3520/3525/3540/3545/3560/3565)
Välj
Avstängningsventil för i huvudsak:
- Petroleum produkter
- Varmt och kallt vatten samt tryckluft
- Ånga, mättad
PSB.1 Kulventiler
Kulventil i stål AT 3545... , med fullt genomlopp, svetsändar och stålhandtag. Packbox av kolfylld PTFE.
PED 2014/68/EU, AFS 2016:1
Märkning på produkt: Fabrikat, DN, PN, materialkod, CE. I förekommande fall även flödesriktning.
| Pos | Komponent | Material | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | Stål GP240GH N (1.0619) | |||||||||||||||
| 2 | Kula | Syrafast stål 316 (1.4401) | |||||||||||||||
| 3 | Spindel | Syrafast stål 316 (1.4401) | |||||||||||||||
| 4 | Ventilhuspackning * | PTFE (polytetrafluoreten) | |||||||||||||||
| 5 | Sätesring * | Kolfylld PTFE | |||||||||||||||
| 6 | Spindeltätning * | Kolfylld PTFE | |||||||||||||||

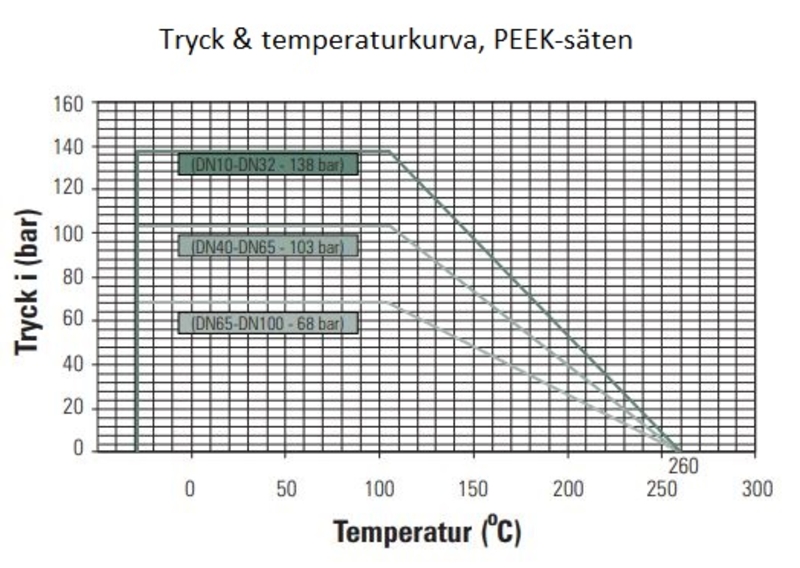

| Andra material på förfrågan , bl.a. glasfiberarmerad PTFE eller PEEK. För tex högre temperaturer. *Ingår i reservdelskit 3530Rxxx |
|||||||||||||||||
Dimensionsområde (DN): 10 - 100
| DN | A | B | C | Nettovikt (kg) |
|---|---|---|---|---|
| 10 | 75 | 75 | 140 | 0.8 |
| 15 | 75 | 76.6 | 140 | 0.9 |
| 20 | 90 | 81.7 | 140 | 1.4 |
| 25 | 110 | 98.3 | 170 | 2.1 |
| 32 | 115 | 101.6 | 170 | 2.9 |
| 40 | 130 | 128 | 230 | 4.4 |
| 50 | 143 | 137 | 230 | 4.5 |
| 65 | 185 | 167.5 | 380 | 11.3 |
| 80 | 205 | 176.5 | 520 | 14.8 |
| 100 | 240 | 192.5 | 520 | 23.3 |
Tredelad kulventil för enkel service och underhåll.
Homogen flytande kula för tät avstängning och lågt tryckfall.
Självkompenserande spindelpackning ger tät ventil vid hög manövreringsfrekvens.
Utblåsningssäker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag.
Monteringsfläns enligt ISO 5211 för manöverdon.
Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större än DN50 har runt ventilhus/monteringsfläns.
Huvudmaterial: Stål
Huvudmaterialkod: Stål GP240GH N (1.0619)
Ingående material: Rostfritt stål, Stål, Övrigt
Ingående materialkod: Syrafast stål 316 (1.4401), Stål GP240GH N (1.0619)
Temperatur (°C): -28 - 220
Tryckklass (PN): 64 - 125
Anslutning: ASTM A53, Schedule 40
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
