Kulventiler med fullt genomlopp, av stål/PTFE med invändiga gängor och fästfläns för manöverdon. Lämplig att automatisera. För i huvudsak gas, ånga, varmt och kallt vatten.
| Dimensionsområde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 63 |
| Temperatur (°C) | -29 - 180 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3533CSF15 | 15 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 36 | 2025-02-24 | 1 270 SEK | |
| AT 3533CSF20 | 20 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 59 | 2025-02-24 | 1 440 SEK | |
| AT 3533CSF25 | 25 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 90 | 2025-02-24 | 2 050 SEK | |
| AT 3533CSF32 | 32 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 159 | 2025-02-24 | 2 670 SEK | |
| AT 3533CSF40 | 40 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 230 | 2025-02-24 | 3 840 SEK | |
| AT 3533CSF50 | 50 | 63 | -29 - 180 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 418 | 2025-02-24 | 5 600 SEK |
Används för avstängning av de flesta vätskor och gaser som förekommer i processindustrin, förutom där rostfritt material krävs.
PSB.1 Kulventiler
Kulventil i stål AT 3533CSF... , med fullt genomlopp, invändig gänga och spak i rostfritt stål.
PED 2014/68/EU, AFS 2016:1, AFS 2016:1, 8 paragraf, ATEX 94/9/EG
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, materialkod,
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Stål GP240GH N (1.0619) |
| 2 | Ändstycke | Stål GP240GH N (1.0619) |
| 3 | Sätespackning | Kolfylld PTFE |
| 4 | Kula | Syrafast stål AISI 316 (1.4408, CF8M) |
| 5 | Spindel | Syrafast stål AISI 316 (1.4408, CF8M) |
| 6 | Hus/Spindelpackning | Grafit |
Dimensionsområde (DN): 15 - 50

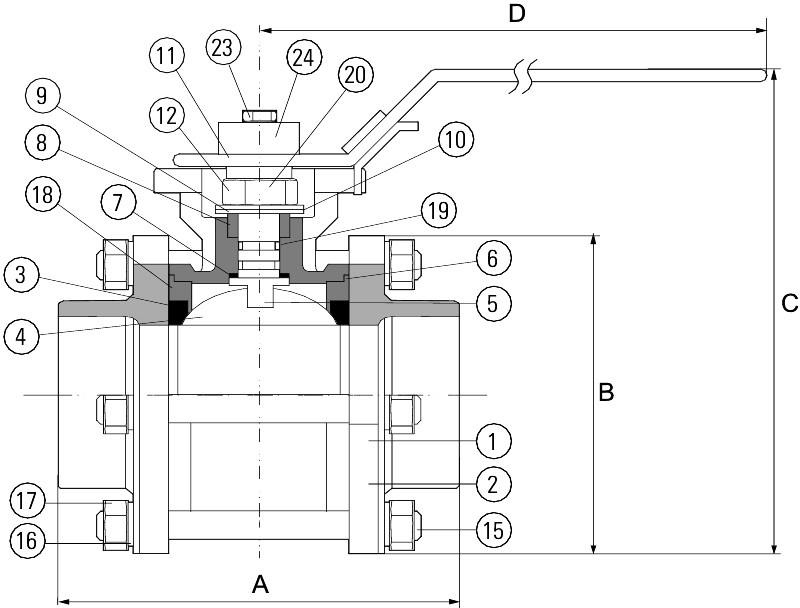

| DN | A | B | C | D | Nettovikt (kg) |
|---|---|---|---|---|---|
| 15 | 75 | 0 | 70.9 | 110 | 0.6 |
| 20 | 80 | 0 | 73.4 | 110 | 0.8 |
| 25 | 90 | 0 | 84.1 | 135 | 1.3 |
| 32 | 110 | 0 | 89.3 | 135 | 1.9 |
| 40 | 120 | 0 | 109.5 | 165 | 3 |
| 50 | 140 | 0 | 118.9 | 165 | 4.5 |
Kvalitetsventil, gjutna i stål med fire-safe design och låsbart handtag. Tredelat utförande. Utblåsningssäker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag. Monteringsfläns enligt ISO 5211 för manöverdon.
Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större än DN50 har runt ventilhus/monteringsfläns.
Huvudmaterial: Stål
Ingående material: Rostfritt stål, Stål, Övrigt
Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Syrafast stål AISI 316 (1.4401), Stål GP240GH N (1.0619), Kolfylld PTFE
Temperatur (°C): -29 - 180
Tryckklass (PN): 63
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ingen demontering eller packningsbyte i samband med insvetsning. Kulventilen bör motioneras regelbundet.
