Kulventil AT 3640-

Kulventiler av mässing, fullt genomlopp, PN 25, in- och utvändig gänga och stålhandtag. Packbox av grafit. För värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor.

Dimensionsområde (DN)	10 - 50
Tryckklass (PN)	40
Temperatur (°C)	0 - 150
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata
Varan har bedömning Undviks i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3640-10 RSK 4502919	10	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)	Spak	5,8	2024-09-27	101 SEK I lager	Antal
AT 3640-15 RSK 4502920	15	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)	Spak	15,7	2024-09-27	125 SEK I lager	Antal
AT 3640-20 RSK 4502921	20	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)	Spak	30,8	2024-09-27	158 SEK I lager	Antal
AT 3640-25 RSK 4502922	25	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)	Spak	49,3	2024-09-27	226 SEK I lager	Antal
AT 3640-32 RSK 4502923	32	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)	Spak	79	2024-09-27	376 SEK I lager	Antal
AT 3640-40 RSK 4502924	40	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)	Spak	125,3	2024-09-27	540 SEK I lager	Antal
AT 3640-50 RSK 4502925	50	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)	Spak	224,2	2024-09-27	780 SEK I lager	Antal

Produktinformation

Användningsområde

Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor, se även avsnitt "Installation". Silikonfri.

AMA-text

PSB.1 Kulventiler

Kulventil i mässing AT 3640, G... Med fullt genomlopp, inv. resp. utvändig gänga och stålhandtag. Packbox av grafit.

Kvalitetsäkring

AFS 2016:1, 8 paragraf

Märkning på produkt: Fabrikat och DN.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 52753

SundaHus: C-

Reach anmälningsplikt

Reach datum: 2024-09-23 11:58

Reachnotering: Bly >0,1%. Ställer inga krav på hantering. SCIP-nr på artiklenivå.

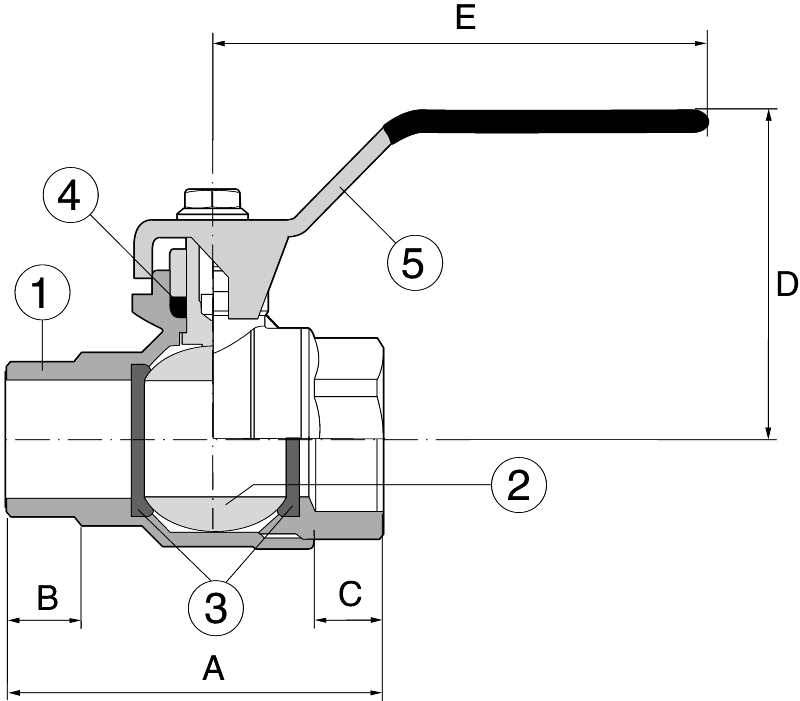

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Mässing (CuZn40Pb2) (CW617N) (2.0402)
2	Kula	Mässing (CuZn40Pb2) (CW617N) (2.0402)
3	Sätesringar	PTFE (polytetrafluoreten)
4	Packbox	PTFE (polytetrafluoreten)
5	Spak	Stål

Mått och vikt

Dimensionsområde (DN): 10 - 50

Mått

DN	A	B	C	D
10	47	10	9	41
15	56	12	12	53
20	65	12	12	57
25	76	16	15	65
32	91	18	16	71
40	105	19	17	79
50	122	21	19	87

Funktion och konstruktion

AT 3640 har s.k. "blow out-säker" spindel. Ventilerna har fullt genomlopp.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)

Ingående material: Mässing, Stål, Övrigt

Ingående materialkod: Mässing CuZn39Pb2 (CW612N), Mässing (CuZn40Pb2) (CW617N) (2.0402)

Temperatur (°C): 0 - 150

Temperatur noteringar: För luft -10C

Tryckklass (PN): 40

Anslutning: Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Ventilerna har invändig / utvändig rörgänga.

Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
