Kulventiler av mässing, med avtappningsdon för avtappning/påfyllning, PN 40. Packbox av grafit. För användning i system med värmevatten, kylvatten eller luft.
| Dimensionsområde (DN) | 15 - 25 |
|---|---|
| Tryckklass (PN) | 40 |
| Temperatur (°C) | 0 - 150 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3634-15 | 15 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 15,7 | 2024-11-25 | 306 SEK | |
| AT 3634-20 | 20 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 30,8 | 2024-11-25 | 342 SEK | |
| AT 3634-25 | 25 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 49,3 | 2024-11-25 | 467 SEK |
För användning i system med värmevatten, kylvatten eller luft, där funktionerna avstängning och avluftning eller dränering önskas. Silikonfri.
PN40 (max 40bar upp till 95°C, max 25bar vid 150°C)
Fri från CE-märkning för DN≤32 (kat. enligt art. 4.3 direktiv 2014/68/EU, AFS 2016:1 paragraf 8)
PSB.1 Kulventiler
Kulventil med fullt genomlopp och uttag för avluftning eller dränering AT 3634, G ... Hus av mässing, avluftningsdon. PN40 (Max 40bar upp till 95°C, max 25 bar vid 150°C). Packbox av PTFE.
AFS 2016:1, 8 paragraf
Märkning på produkt: Fabrikat och DN.
Byggvarubedömning: Undviks
BVB ID: 92158
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-09-23
Reachnotering: Bly >0,1%. Ställer inga krav på hantering. SCIP-nr på artiklenivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 3634-15 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3634-20 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3634-25 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |

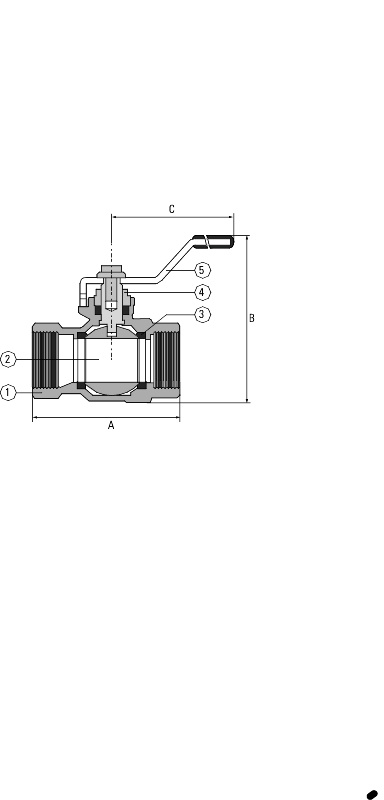

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Kula | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 3 | Sätesringar | PTFE (polytetrafluoreten) |
| 4 | Packbox | PTFE (polytetrafluoreten) |
| 5 | Spak | Stål |
Dimensionsområde (DN): 15 - 25
| DN | A | B | C | Nettovikt (kg) |
|---|---|---|---|---|
| 15 | 55 | 53 | 91.5 | 0.301 |
| 20 | 63 | 57 | 91.5 | 0.386 |
| 25 | 73 | 65 | 126.5 | 0.579 |
Avstängningsventilen har fullt genomlopp. Avtappningsventilen är försedd med uttag för avluftning eller dränering.
AT 3634 är invändigt gängad.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)
Ingående material: Mässing, Stål, Övrigt
Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)
Materialnotering: Förkromad mässing.
Temperatur (°C): 0 - 150
Tryckklass (PN): 40
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Se bruksanvisning. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Bruksanvisning (PDF-fil, 287 kB)
Produktdatablad (PDF-fil, 297 kB)
