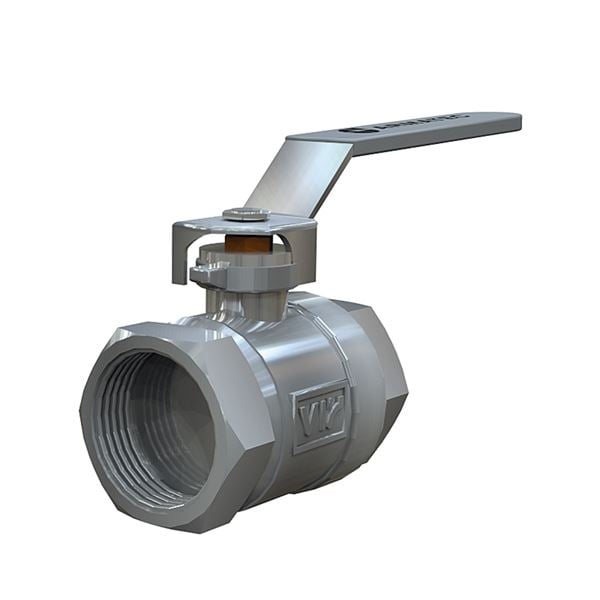

Kulventil AT 3600-

Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation".

Dimensionsområde (DN)	8 - 100
Tryckklass (PN)	25 - 40
Temperatur (°C)	-10 - 150
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata
Varan har bedömning Undviks i Byggvarubedömning

Varianter
Tillbehör
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	Avs.datum	Bruttopris	Antal
AT 3600-8 RSK 4502902	8	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 I lager	93 SEK	Antal
AT 3600-10 RSK 4502910	10	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 I lager	104 SEK	Antal
AT 3600-15 RSK 4502928	15	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 I lager	124 SEK	Antal
AT 3600-20 RSK 4502936	20	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 I lager	158 SEK	Antal
AT 3600-25 RSK 4502944	25	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 I lager	230 SEK	Antal
AT 3600-32 RSK 4502951	32	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 Färre än 10 i lager	383 SEK	Antal
AT 3600-40 RSK 4502969	40	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 I lager	570 SEK	Antal
AT 3600-50 RSK 4502977	50	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 I lager	800 SEK	Antal
AT 3600-65 RSK 4502985	65	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 Färre än 10 i lager	2 190 SEK	Antal
AT 3600-80 RSK 4502993	80	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 Färre än 10 i lager	3 070 SEK	Antal
AT 3600-100 RSK 4503009	100	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	2024-11-22 Färre än 10 i lager	6 100 SEK	Antal

Tillbehör

Låsanordning AT 3619-L

Låsanordning 3600-3616 samt 3700-3716.

Välj

Spindelförlängning AT 3603-SE

Spindelförlängning för mässingsventiler 36xx samt 37xx med låg hals

Välj

Produktinformation

Användningsområde

Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation". Silikonfri (ventilen är fri från silikonbaserat tätnings- eller smörjmedel. Garanti kan inte lämnas att artikeln är fri från silikon som kan komma från omgivningen, som t.ex. manuell hantering, transport, lagring etc).PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C)
PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C)
Lämplig för vatten 0°C tom 150°C.
Lämplig för luft -10°C tom 150°C.
Kan användas ner till -30°C i kylsystem med glykolblandat media.

AMA-text

PSB.1 Kulventiler

Kulventil i mässing AT 3600, G ... Med fullt genomlopp, inv. gga och stålhandtag. Packbox av grafit.
Kulventil i mässing AT 3601, G ... Med fullt genomlopp, inv. gga, gjuten hög spindelhals och stålhandtag. Packbox av grafit.
Kulventil i mässing AT 3602. Med fullt genomlopp, inv. gga och vred. Packbox av grafit.

Kvalitetsäkring

AFS 2016:1, 8 paragraf

Märkning på produkt: Fabrikat och DN.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 43123

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnotering: Bly >0,1%. Ställer inga krav på hantering. SCIP-nr på artiklenivå.

Miljödata

Artikelnummer	SCIP nummer
3600-8	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-10	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-15	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-20	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-25	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-32	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-40	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-50	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-65	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-80	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-100	b9c440fa-966d-4c25-a44c-2d1b1239ca91

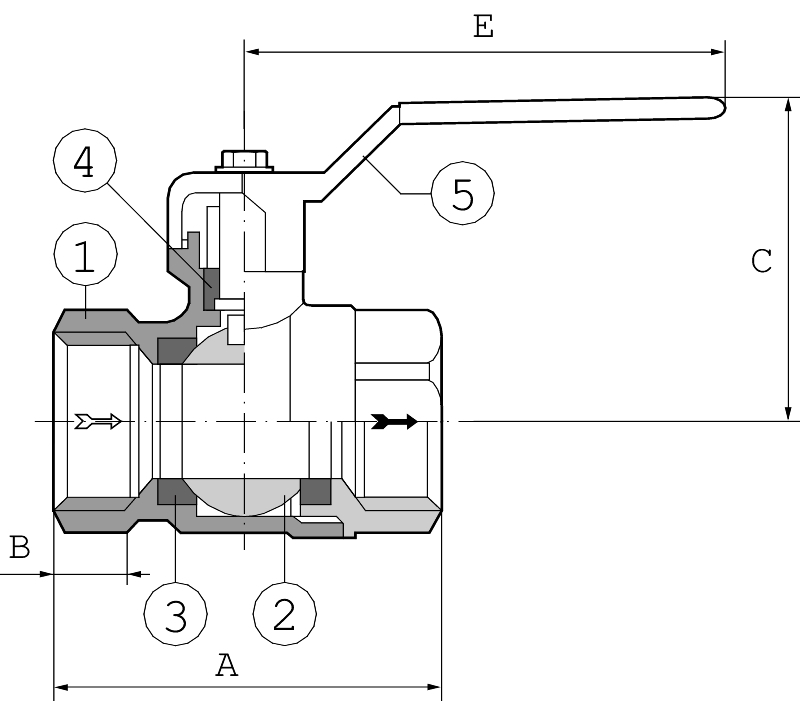

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Mässing (CuZn40Pb2) (CW617N) (2.0402)
2	Kula	Mässing (CuZn40Pb2) (CW617N) (2.0402)
3	Sätesringar	PTFE (polytetrafluoreten)
4	Packbox	Grafit
5	Spak	Stål

Mått och vikt

Dimensionsområde (DN): 8 - 100

Mått

DN	A	B
8	39	41
10	39	41
15	49	53
20	58	57
25	67	65
32	81	71
40	94	79
50	110	87
65	141	117
80	163	132
100	188	144

Funktion och konstruktion

AT 3601 har hög spindelhals i DN 10-50. Lämplig vid montage, där ventilen skall överisoleras. AT 3600 och 3602 har s.k. "blow out-säker" spindel.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)

Ingående material: Mässing, Stål, Övrigt

Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402), PTFE (polytetrafluoreten)

Temperatur (°C): -10 - 150

Tryckklass (PN): 25 - 40

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Samtliga ventiler har invändig rörgänga.
Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
