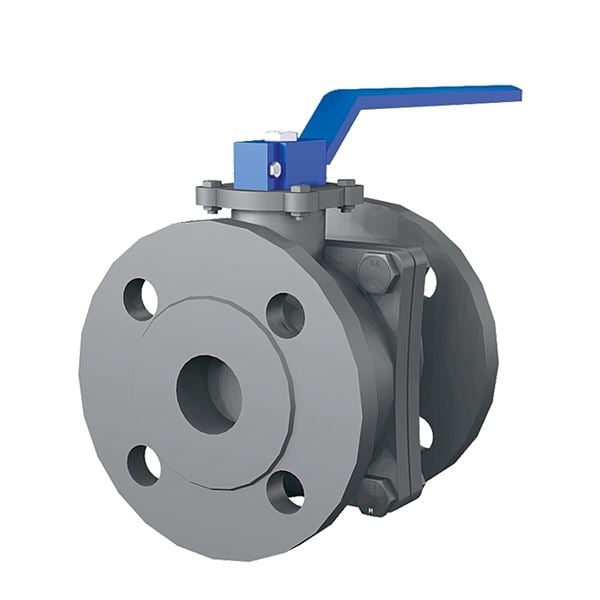

Kulventil AT 3587-

Kulventiler av gråjärn med flänsar och montagefläns för manöverdon. Lämplig att automatisera. För i huvudsak vatten, hetvatten, oljor.

Dimensionsområde (DN)	15 - 200
Tryckklass (PN)	16
Temperatur (°C)	-10 - 180
Huvudmaterial	Gråjärn

Varan har bedömning C- i SundaHus Miljödata

Varianter
Tillbehör
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3587-15	15	16	-10 - 180	Flänsad EN1092	Spak	37,4	2025-01-15 Beställningsvara	2 310 SEK	Antal
AT 3587-20	20	16	-10 - 180	Flänsad EN1092	Spak	74,8	2025-01-15 Beställningsvara	2 480 SEK	Antal
AT 3587-25	25	16	-10 - 180	Flänsad EN1092	Spak	11	2025-01-15 Beställningsvara	2 820 SEK	Antal
AT 3587-32	32	16	-10 - 180	Flänsad EN1092	Spak	176	2024-11-22 Färre än 10 i lager	3 230 SEK	Antal
AT 3587-40	40	16	-10 - 180	Flänsad EN1092	Spak	223	2025-01-15 Beställningsvara	3 610 SEK	Antal
AT 3587-50	50	16	-10 - 180	Flänsad EN1092	Spak	416	2025-01-15 Beställningsvara	4 280 SEK	Antal
AT 3587-65	65	16	-10 - 180	Flänsad EN1092	Spak	660	2024-11-22 Färre än 10 i lager	5 300 SEK	Antal
AT 3587-80	80	16	-10 - 180	Flänsad EN1092	Spak		2025-01-15 Tillfälligt slut	6 700 SEK	Antal
AT 3587-100	100	16	-10 - 180	Flänsad EN1092	Spak	1980	2024-11-22 Färre än 10 i lager	9 600 SEK	Antal
AT 3587-125	125	16	-10 - 180	Flänsad EN1092	Spak	3600	2025-01-15 Beställningsvara	17 300 SEK	Antal
AT 3587-150	150	16	-10 - 180	Flänsad EN1092	Spak	5040	2025-01-15 Beställningsvara	23 700 SEK	Antal
AT 3587V150	150	16	-10 - 180	Flänsad EN1092	Snäckväxel	5040	2024-12-27 Beställningsvara	21 800 SEK	Antal
AT 3587-200	200	16	-10 - 180	Flänsad EN1092	Spak	10890	2025-01-15 Beställningsvara	42 900 SEK	Antal
AT 3587V200	200	16	-10 - 180	Flänsad EN1092	Snäckväxel	10890	2025-01-22 Beställningsvara	45 600 SEK	Antal

Tillbehör

Packningssats AT 3587-SPK

Packningsset för 3587-. Innehåller sätesringar och packningar för kulan.

Välj

Produktinformation

Användningsområde

Avstängningsventil för följande media:
- Kallt, varmt och hett vatten, oljor

AMA-text

PSB.1 Kulventiler

Kulventil AT 3587, DN..., i tvådelat utförande och fullt genomlopp, med hus av gråjärn samt sätesringar av PTFE. PN 16.

Kvalitetsäkring

AFS 2016:1

Märkning på produkt: Fabrikat, DN, PN och material.

Energi/miljödeklaration

SundaHus: C-

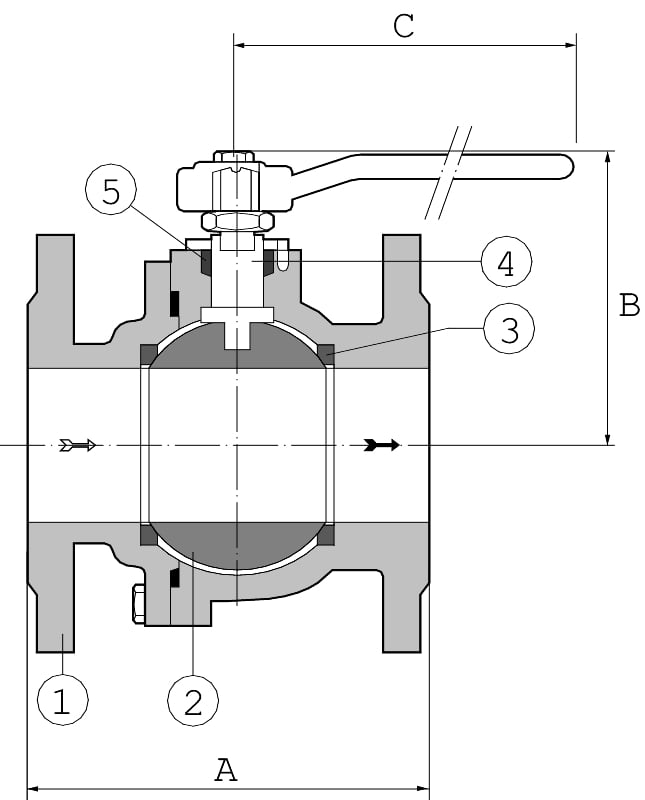

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Gråjärn GJL-250 (GG25)
2	Kula	Rostfritt stål 304 (1.4301)
3	Sätesring	PTFE (polytetrafluoreten)
4	Spindel	Rostfritt stål 304 (1.4301)
5	Spindelpackning	PTFE (polytetrafluoreten)
6	Spak	Stål

Mått och vikt

Dimensionsområde (DN): 15 - 200

Mått

DN	A	B	C	D
15	115	108	160	50
20	120	113	160	55
25	125	118	160	60
32	130	130	160	72
40	140	135	200	77
50	150	138	200	80
65	170	156	250	98
80	180	167	250	108.5
100	190	170	320	134
125	325	195	500	160
150	350	225	500	190
200	400	270	500	235

Funktion och konstruktion

Tvådelad kulventil i gråjärn med fullt genomlopp. Monteringsfläns enligt ISO 5211 för manöverdon.

Tekniska data

Huvudmaterial: Gråjärn

Huvudmaterialkod: Gråjärn GJL-200 (GG20)

Ingående material: Gråjärn, Rostfritt stål, Gummi, Övrigt

Ingående materialkod: Rostfritt stål 304 (1.4301), Gråjärn GJL-200 (GG20), FPM/FKM (fluorgummi), PTFE (polytetrafluoreten)

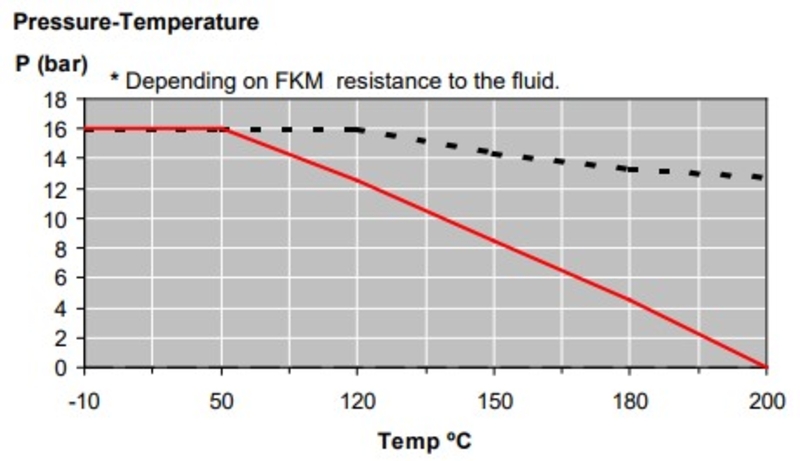

Temperatur (°C): -10 - 180

Tryckklass (PN): 16

Anslutning: Flänsad EN1092

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

AT 3587 DN 15-200, Flänsar enligt EN1092-PN 16. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
