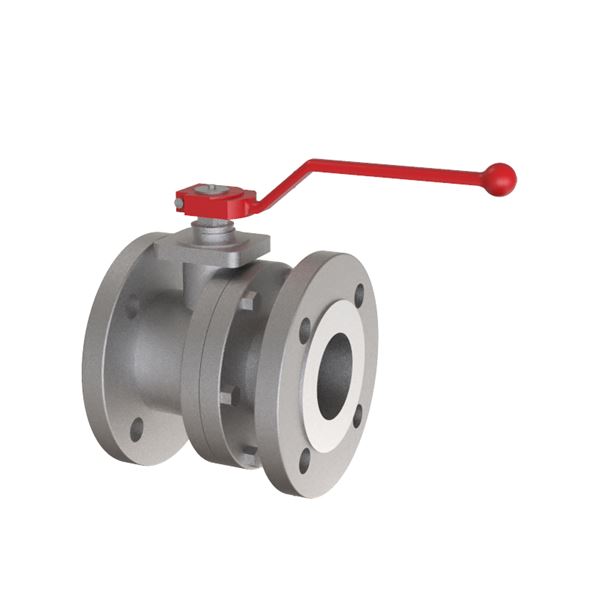

Kulventil AT 3582-

Kulventiler av rostfritt stål med flänsar och montagefläns för manöverdon. Lämplig att automatisera. För i huvudsak syror och saltlösningar, gas, varmt och kallt vatten.

Dimensionsområde (DN)	15 - 300
Tryckklass (PN)	16 - 40
Temperatur (°C)	-50 - 200
Huvudmaterial	Rostfritt stål

Varan har bedömning C- i SundaHus Miljödata

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3582-15 RSK 4517432	15	40	-50 - 200	Flänsad EN1092	Spak	20	2024-11-22 Färre än 10 i lager	4 710 SEK	Antal
AT 3582-20 RSK 4517433	20	40	-50 - 200	Flänsad EN1092	Spak	40	2024-11-22 Färre än 10 i lager	5 500 SEK	Antal
AT 3582-25 RSK 4517434	25	40	-50 - 200	Flänsad EN1092	Spak	75	2024-11-22 I lager	6 500 SEK	Antal
AT 3582-32 RSK 4517435	32	40	-50 - 200	Flänsad EN1092	Spak	130	2024-11-22 Färre än 10 i lager	10 100 SEK	Antal
AT 3582-40 RSK 4517436	40	40	-50 - 200	Flänsad EN1092	Spak	170	2024-11-22 I lager	10 600 SEK	Antal
AT 3582-50 RSK 4517437	50	40	-50 - 200	Flänsad EN1092	Spak	270	2024-11-22 I lager	12 800 SEK	Antal
AT 3582-65	65	40	-50 - 200	Flänsad EN1092	Spak	550	2024-11-22 Färre än 10 i lager	18 700 SEK	Antal
AT 3582-16-65 RSK 4517438	65	16	-50 - 200	Flänsad EN1092	Spak	550	2025-01-14 Beställningsvara	16 500 SEK	Antal
AT 3582-80	80	40	-50 - 200	Flänsad EN1092	Spak	1000	2024-11-22 Färre än 10 i lager	24 100 SEK	Antal
AT 3582-16-80 RSK 4517439	80	16	-50 - 200	Flänsad EN1092	Spak	1000	2025-01-14 Beställningsvara	22 400 SEK	Antal
AT 3582-100	100	40	-50 - 200	Flänsad EN1092	Spak	1650	2024-11-22 Färre än 10 i lager	39 600 SEK	Antal
AT 3582-16-100 RSK 4517440	100	16	-50 - 200	Flänsad EN1092	Spak	1650	2025-01-14 Beställningsvara	32 200 SEK	Antal
AT 3582V100	100	40	-50 - 200	Flänsad EN1092	Snäckväxel	1650	2025-01-14 Beställningsvara	47 400 SEK	Antal
AT 3582V16-100	100	16	-50 - 200	Flänsad EN1092	Snäckväxel	1650	2025-02-11 Beställningsvara	46 600 SEK	Antal
AT 3582-125 RSK 4517441	125	16	-50 - 200	Flänsad EN1092	Spak	3000	2025-01-14 Beställningsvara	53 800 SEK	Antal
AT 3582-150 RSK 4517442	150	16	-50 - 200	Flänsad EN1092	Spak	4200	2025-02-11 Beställningsvara	84 100 SEK	Antal
AT 3582V150	150	16	-50 - 200	Flänsad EN1092	Snäckväxel	4200	2025-02-11 Beställningsvara	92 300 SEK	Antal
AT 3582-200	200	16	-50 - 200	Flänsad EN1092	Spak	9000	2025-02-11 Beställningsvara	154 700 SEK	Antal
AT 3582V250	250	16		Flänsad EN1092	Snäckväxel		2025-02-11 Beställningsvara	273 000 SEK	Antal
AT 3582-300	300	16	-50 - 200	Flänsad EN1092	Snäckväxel	20800	2025-01-14 Beställningsvara	475 100 SEK	Antal

Produktinformation

Användningsområde

Avstängningsventil med följande uppdelning i huvudsak:
Syror och saltlösningar, lösningsmedel och alkoholer, ånga, gasol, naturgas och petroleumprodukter

AMA-text

PSB.1 Kulventiler

Tvådelad flänsad kulventil i rostfritt syrafast stål AT 3582... , med fullt genomlopp, flänsad anslutning och handtag av segjärn.

Kvalitetsäkring

PED 2014/68/EU, PED 2014/68/EU art 4.3, AFS 2016:1, AFS 2016:1, 8 paragraf, TA-luft

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN och material.

Energi/miljödeklaration

SundaHus: C-

Reach datum: 2024-09-16

Reachnotering: Produkten omfattas EJ av REACH

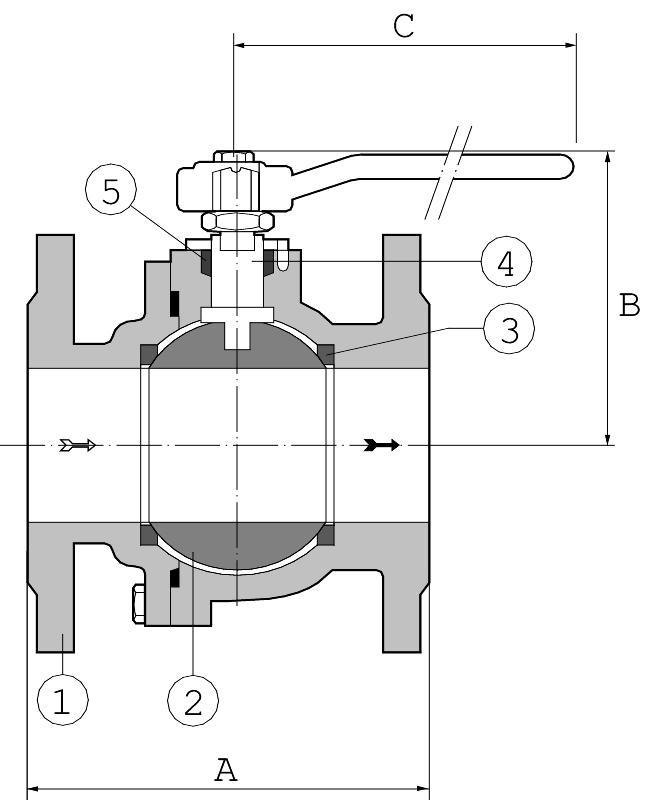

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Syrafast stål 316 (1.4408, CF8M)
2	Kula	Syrafast stål 316 (1.4408, CF8M)
3	Sätesring	PTFE (polytetrafluoreten)
4	Spindel	Syrafast stål 316 (1.4408, CF8M)
5	Spindelpackning	PTFE (polytetrafluoreten)
6	Spak

Mått och vikt

Dimensionsområde (DN): 15 - 300

Mått

Artikelnummer	A	B	C
3582-15	115	95	160
3582-20	120	98	160
3582-25	125	112	160
3582-32	130	163	213
3582-40	140	176	213
3582-50	150	186	213
3582-65	170	203	300
3582-16-65	170	203	300
3582-80	180	216	300
3582-16-80	180	216	300
3582-100	190	215	465
3582-16-100	190	215	465
3582V100	190
3582V16-100	190
3582-125	325	240	715
3582-150	350	279	774
3582V150	350
3582-200	400	307	845
3582V250
3582-300	500	389

Funktion och konstruktion

Tvådelad kulventil med fullt genomlopp i firesafe utförande.
Flytande homogen kula med avlastning för tät avstängning och lågt tryckfall.
Antistatisk konstruerad utblåsningssäker spindel enligt BS 5351 förhindrar spindeln att tryckas ut vid tryckslag.
Monteringsfläns enligt ISO 5211 för manöverdon. Dubbellagrad fr.o.m. DN 200.
Inbyggnadsmått enligt EN558-1 Series 27. Anslutning enligt EN 1092-1 typ B1.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål 316 (1.4408, CF8M)

Ingående material: Gråjärn, Rostfritt stål, Övrigt

Ingående materialkod: Syrafast stål 316 (1.4408, CF8M), PTFE (polytetrafluoreten)

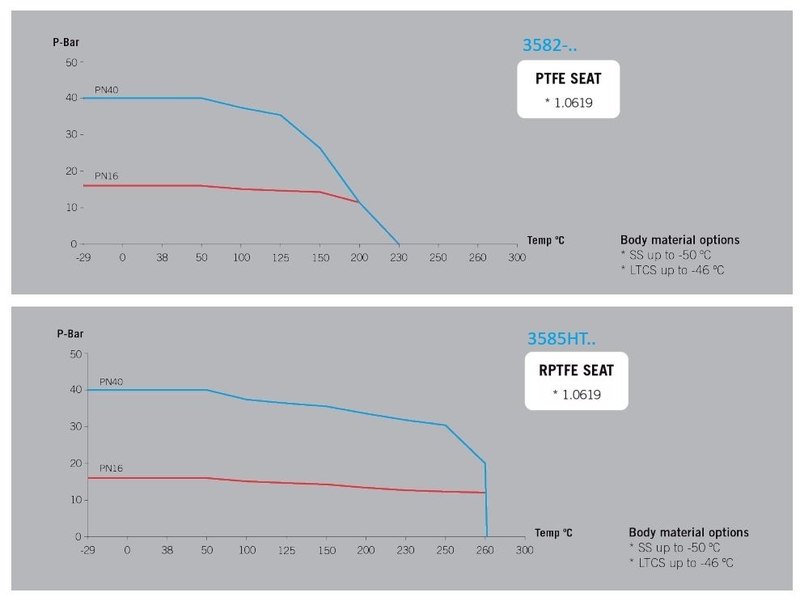

Temperatur (°C): -50 - 200

Tryckklass (PN): 16 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

AT 3582 DN 15-100 Flänsar enligt PN40
AT 3582 DN 125-300 Flänsar enligt PN16. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
