Kulventil AT 3535A

Kulventiler av rostfritt stål/PTFE fullt genomlopp med invändiga gängor. För i huvudsak syror och saltlösningar, lösningsmedel, alkoholer och petroliumprodukter.

Dimensionsområde (DN)	10 - 100
Tryckklass (PN)	63
Temperatur (°C)	-10 - 200
Huvudmaterial	Rostfritt stål

Varan har bedömning C- i SundaHus Miljödata
Varan har bedömning Accepteras i Byggvarubedömning

Varianter
Tillbehör
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3535A8	8	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	10	2024-10-21 I lager	600 SEK	Antal
AT 3535A10 RSK 4515921	10	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	12	2024-10-21 I lager	650 SEK	Antal
AT 3535A15 RSK 4515922	15	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	38	2024-10-21 I lager	690 SEK	Antal
AT 3535A20 RSK 4515923	20	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	66	2024-10-21 I lager	880 SEK	Antal
AT 3535A25 RSK 4515924	25	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	105	2024-10-21 I lager	1 080 SEK	Antal
AT 3535A32 RSK 4515925	32	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	190	2024-10-21 I lager	1 690 SEK	Antal
AT 3535A40 RSK 4515926	40	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	275	2024-10-21 I lager	2 140 SEK	Antal
AT 3535A50 RSK 4515927	50	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	480	2024-10-21 I lager	2 980 SEK	Antal
AT 3535A65 RSK 4515928	65	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	797	2024-10-21 I lager	5 400 SEK	Antal
AT 3535A80 RSK 4515929	80	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	1210	2024-10-21 I lager	8 800 SEK	Antal
AT 3535A100	100	63	-10 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	1300	2024-11-13 Beställningsvara	11 200 SEK	Antal

Tillbehör

Utgången produkt

Spindelförlängning AT 3535ASE

Spindelförlängning vilket möjliggör tex isolering av ventil.

Välj

Produktinformation

Användningsområde

Avstängningsventil för i huvudsak följande:
Syror och saltlösningar.
Lösningsmedel och alkoholer.
Petroleumprodukter.

AMA-text

PSB.1 Kulventiler

Kulventil AT 3535A, ... rostfritt syrafast stål, fullt genomlopp, PN 63, låsbart handtag.

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1

Provning sker enligt ISO 5208. Läckageklass A gäller för ventiltypen.
Kontrollintyg SS-EN 10 204, 2.2 anges vid beställning.

Märkning på produkt: Fabrikat, anslutning/DN, PN och material.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 8326

SundaHus: C-

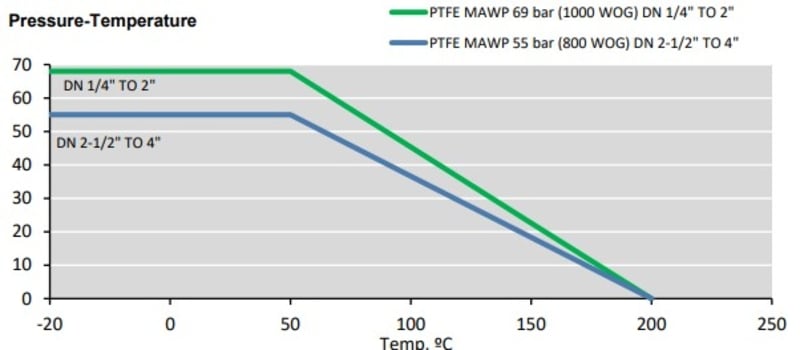

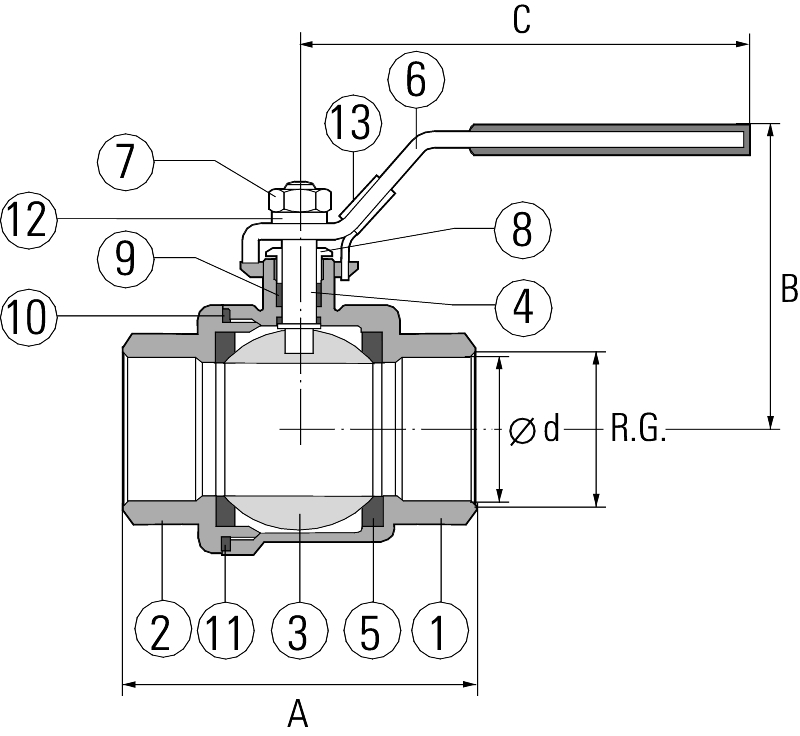

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Syrafast stål 316 (1.4408)
2	Anslutning	Syrafast stål 316 (1.4408)
3	Kula	Syrafast stål 316 (1.4408)
4	Spindel	Syrafast stål 316 (1.4401)
5	Sätesring	PTFE (polytetrafluoreten)
6	Handtag	Rostfritt stål 304 (1.4301)
7	Mutter	Rostfritt stål 304 (1.4301)
8	Glander	Rostfritt stål 304 (1.4301)
9	Glander/Spindel/Huspackning	PTFE (polytetrafluoreten)
10	Bricka/Låsdel	Rostfritt stål 304 (1.4301)

Mått och vikt

Dimensionsområde (DN): 10 - 100

Mått

DN	8	10	15	20	25	32	40	50	65	80	100
A	50	50	58	65	80	92	105	125	155.6	183	240
B	48	48	52	61	65	79	83	97	129	138	175
C	91	91	103	111	126	154	154	191	244	244	315

Funktion och konstruktion

Tvådelad kulventil med fullt genomlopp och invändig rörgänga enligt DIN 259/2999, DIN ISO 228 (BSPP). Låsbar spak. Utblåsningssäker spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål 316 (1.4408)

Ingående material: Rostfritt stål, Övrigt

Ingående materialkod: Rostfritt stål 304 (1.4301), Syrafast stål 316 (1.4401), Syrafast stål 316 (1.4408), PTFE (polytetrafluoreten)

Temperatur (°C): -10 - 200

Tryckklass (PN): 63

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Ventilen har invändig rörgänga. Vid fluid ånga gäller max 6 bar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
