Kilslidventil AT 2419C

Kilslidventil med flänsar. PN 16. För avstängning av i huvudsak ånga, värme och hetvatten samt petroleumprodukter. Bör ej användas för reglering.

Dimensionsområde (DN)	65 - 600
Tryckklass (PN)	16
Temperatur (°C)	-10 - 400
Huvudmaterial	Stål

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Anslutning	Manöver	Avs.datum	Bruttopris	Antal
AT 2419C65	65	16	Flänsad EN1092	Handratt	2025-01-14 Beställningsvara	15 100 SEK	Antal
AT 2419C80	80	16	Flänsad EN1092	Handratt	2025-01-14 Beställningsvara	19 000 SEK	Antal
AT 2419C100	100	16	Flänsad EN1092	Handratt	2024-12-05 Färre än 10 i lager	24 100 SEK	Antal
AT 2419C125	125	16	Flänsad EN1092	Handratt	2025-01-14 Beställningsvara	31 500 SEK	Antal
AT 2419C150	150	16	Flänsad EN1092	Handratt	2024-12-05 Färre än 10 i lager	42 000 SEK	Antal
AT 2419C200	200	16	Flänsad EN1092	Handratt	2025-01-14 Beställningsvara	58 400 SEK	Antal
AT 2419C250	250	16	Flänsad EN1092	Handratt	2025-01-14 Beställningsvara	80 200 SEK	Antal
AT 2419C300	300	16	Flänsad EN1092	Handratt	2025-01-14 Beställningsvara	110 700 SEK	Antal
AT 2419C350	350	16	Flänsad EN1092	Handratt	2025-01-14 Beställningsvara	157 100 SEK	Antal
AT 2419C400	400	16	Flänsad EN1092	Handratt	2025-01-21 Beställningsvara	214 900 SEK	Antal
AT 2419C500	500	16	Flänsad EN1092	Handratt	2025-02-04 Beställningsvara	521 200 SEK	Antal
AT 2419C600	600	16	Flänsad EN1092	Handratt	2025-02-04 Beställningsvara	517 500 SEK	Antal

Produktinformation

Användningsområde

För avstängning av i huvudsak
- ånga
- värme och hetvatten
- petroleumprodukter
Bör ej användas för reglering.

AMA-text

PSB.61 Kilslidsventiler

PSB.61 Kilslidsventiler
Kilslidventil AT 2419C, DN ..., med fullt genomlopp, hus av stål och flänsar PN 16. Stigande utvändigt gängad spindel och lagrad ratt.

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Provning sker enligt DIN EN 12266.
Intyg EN 10204 3.1, och av de flesta klassningssällskapen.
Typ av önskat intyg anges vid beställning.

Märkning på produkt: DN, PN, material, fabrikat.

Energi/miljödeklaration

Reach datum: 2024-12-03

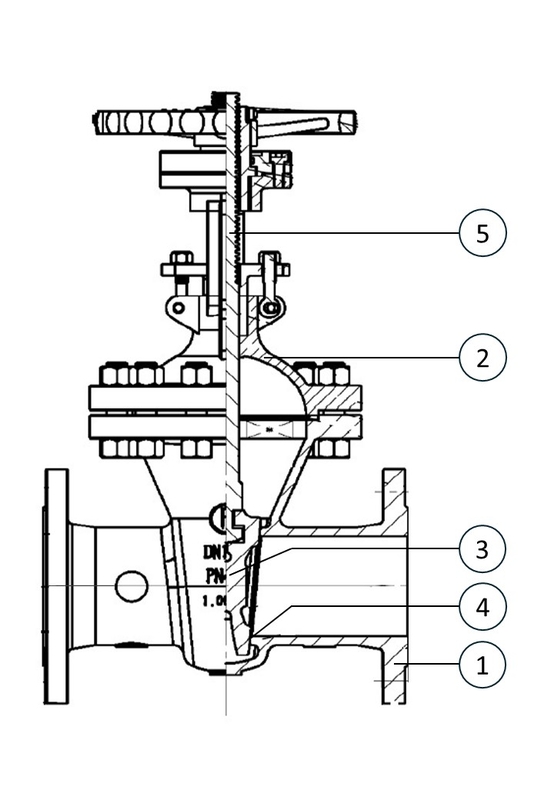

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Stål GP240GH N (1.0619)
2	Kåpa	Stål GP240GH N (1.0619)
3	Slid	Stål GP240GH N (1.0619)
4	Säte	Stål GP240GH N (1.0619)
5	Spindel	Martensitiskt rostfritt stål (1.4021)
Stellite förstärkta tätningsytor mellan säte och slid.

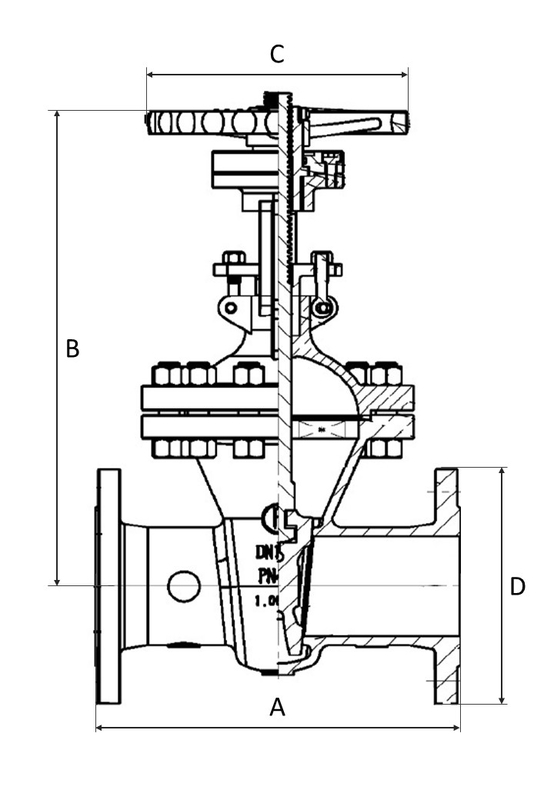

Mått och vikt

Dimensionsområde (DN): 65 - 600

DN	A	B	C	D	Nettovikt (kg)
65	270	425	250	185	32
80	280	430	250	200	35
100	300	480	300	220	46.5
125	325	580	350	250	70.8
150	350	650	400	285	95
200	400	780	400	340	135
250	450	920	450	405	212
300	500	1120	500	460	340
350	550	1450	550	520	395
400	600	1720	0	580	565
500	700	2110	0	715	880
600	800	2450	0	840	1000

Funktion och konstruktion

Fullt genomlopp. Elastisk slid, styrd i ventilhuset. Stigande, utvändigt gängad spindel. Lagrad, icke stigande ratt.
Nedsänkt lockpackning i ventilhuset. Återtätad packbox, vid öppen ventil.
Vid nedanstående differenstryck och dimension bör ventilen, för att med rimlig kraft kunna manövreras, förses med förbigångsledning eller snäckväxel
DN350 16bar
DN400 15bar
DN500 8bar

Max arbetstryck och arbetstemperatur
Max 14bar vid 200C°
Max 11bar vid 300C°
Max 8bar vid 400C°

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål GP240GH N (1.0619)

Ingående material: Stål, Rostfritt stål

Ingående materialkod: Martensitiskt rostfritt stål (1.4021), Stål GP240GH N (1.0619)

Temperatur (°C): -10 - 400

Temperatur noteringar: DIN EN 1092 bestämmer det tillåtna drifttrycket i förhållande till temperaturen. Max 14bar vid 200C°. Max 11bar vid 300C°. Max 8bar vid 400C°

Tryckklass (PN): 16

Anslutning: Flänsad EN1092

ETIM klassning: EC010163 - Kilslidsventil

BK04 kod: 20708 Kilslidventiler

DN	65	80	100	125	150	200	250	300	350	400	500	600
KVS	380	589	939	1554	2250	4020	6340	9235	12524	16378	25996	37505

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Horisontell

Möjlig montageposition notering: Vertikal rörledning: valfritt läge.
Horisontell rörledning: 0 - 60° från vertikal uppåtriktad spindel.

För att undvika läckage i packboxen bör man strax efter driftstart kontrollera glandens anspänning och efterdra vid behov.
Vid behov skall spindelbussingen eftersmörjas.
