Kägelventil i högtryck- & högtemperatursutförande av stål, PN160. Som avstängningsventil för processvatten, aggressiva media, m.fl. Lämplig i industriella applikationer.
| Dimensionsområde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 63 - 160 |
| Temperatur (°C) | -10 - 550 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | Anslutning | Antal | ||
|---|---|---|---|---|---|---|
| AT 1047-15 | 15 | 160 | Flänsad EN1092 | 2024-11-25 | 16 400 SEK | |
| AT 1047-20 | 20 | 160 | Flänsad EN1092 | 2024-11-25 | 19 600 SEK | |
| AT 1047-25 | 25 | 160 | Flänsad EN1092 | 2024-11-25 | 19 800 SEK | |
| AT 1047-32 | 32 | 160 | Flänsad EN1092 | 2025-01-02 | 34 900 SEK | |
| AT 1047-40 | 40 | 160 | Flänsad EN1092 | 2025-01-02 | 35 100 SEK | |
| AT 1047-50 | 50 | 160 | Flänsad EN1092 | 2025-01-02 | 35 200 SEK |
För applikationer inom industri, sjukhus, livsmedelsindustri, processteknik, ånganläggningar och tillverkningsindustri.
Som avstängningsventil för processvatten, aggressiva medier, m.fl.
PSB.5 Kägelventiler och nålventiler
PED 2014/68/EU
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, CE, material samt pil som visar flödesriktning.
| Pos | Komponent | Material | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | Stål 13CrMo4-5 (1.7335) | ||||||||||||
| 2 | Bygelblock | Stål 13CrMo4-5 (1.7335) | ||||||||||||
| 3 | Säte | Stål 13CrMo4-5 (1.7335) | ||||||||||||
| 4 | Kägla | Stål 13CrMo4-5 (1.7335) | ||||||||||||
| 5 | Spindel | Rostfritt stål (1.4122) | ||||||||||||
| Stellite förstärkta tätningsytor mellan säte och kägla. | ||||||||||||||

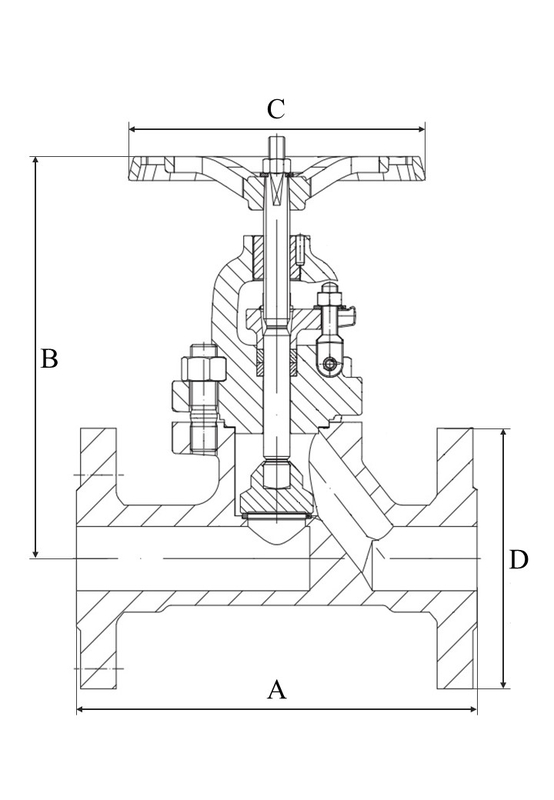

Dimensionsområde (DN): 15 - 50
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| A | 210 | 230 | 230 | 260 | 260 | 300 |
| B | 228 | 228 | 228 | 292 | 292 | 300 |
| C | 180 | 180 | 180 | 225 | 225 | 225 |
| D | 105 | 130 | 140 | 155 | 170 | 195 |
| Nettovikt (kg) | 8.9 | 10.5 | 11.5 | 19 | 21 | 27 |
Med stigande, utvändigt gängad spindel. Metalliskt tätande förstärkt med Stellite.
Max arbetstryck och temperatur:
160bar vid 300°C
153bar vid 350°C
146bar vid 400°C
139bar vid 450°C
118bar vid 500°C
62bar vid 530°C
35bar vid 550°C
Huvudmaterial: Stål
Huvudmaterialkod: Stål 13CrMo4-5 (1.7335)
Ingående material: Stål, Rostfritt stål
Ingående materialkod: Rostfritt stål (1.4122), Stål 13CrMo4-5 (1.7335)
Temperatur (°C): -10 - 550
Tryckklass (PN): 63 - 160
Anslutning: Flänsad EN1092
ETIM klassning: EC010120 - Kägelventil
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| KVS | 4.2 | 6.4 | 8.6 | 21.8 | 24.2 | 33 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Rekommenderat montageläge är vertikalt.
Kan monteras i valfritt inbyggnadsläge. Undantag: nedåtriktad ratt. Systemet renspolas före idrifttagande.
CE intyg (PDF-fil, 340 kB)
Kägelventil med flänsar AT 1047- Produktdatablad (PDF-fil, 268 kB)
