Kägelventil AT 1060A

Kägelventil i högtrycksutförande av stål, PN160. Som avstängningsventil för processvatten, aggressiva media, m.fl. Lämplig i industriella applikationer.

Dimensionsområde (DN)	15 - 50
Tryckklass (PN)	63 - 160
Temperatur (°C)	-10 - 450
Huvudmaterial	Stål

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Anslutning	Avs.datum	Bruttopris	Antal
AT 1060A15F	15	160	Flänsad EN1092, EN 12627, svetsända	2024-12-12 Beställningsvara	10 400 SEK	Antal
AT 1060A20F	20	160	Flänsad EN1092, EN 12627, svetsända	2024-12-19 Beställningsvara	10 700 SEK	Antal
AT 1060A25F	25	160	Flänsad EN1092, EN 12627, svetsända	2024-12-19 Beställningsvara	11 200 SEK	Antal
AT 1060A25S	25	160	Flänsad EN1092, EN 12627, svetsända	2024-12-19 Beställningsvara	10 700 SEK	Antal
AT 1060A40F	40	160	Flänsad EN1092, EN 12627, svetsända	2024-12-19 Beställningsvara	20 100 SEK	Antal
AT 1060A50F	50	160	Flänsad EN1092, EN 12627, svetsända	2024-12-19 Beställningsvara	24 100 SEK	Antal

Produktinformation

Användningsområde

För applikationer inom industri, sjukhus, livsmedelsindustri, processteknik, ånganläggningar och tillverkningsindustri.
Som avstängningsventil för processvatten, aggressiva medier, m.fl.

Flänsad anslutning: 1060A_F
Svetsända anslutning: 1060A_S

AMA-text

PSB.5 Kägelventiler och nålventiler

Kvalitetsäkring

PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, CE, material samt flödesriktning.

Energi/miljödeklaration

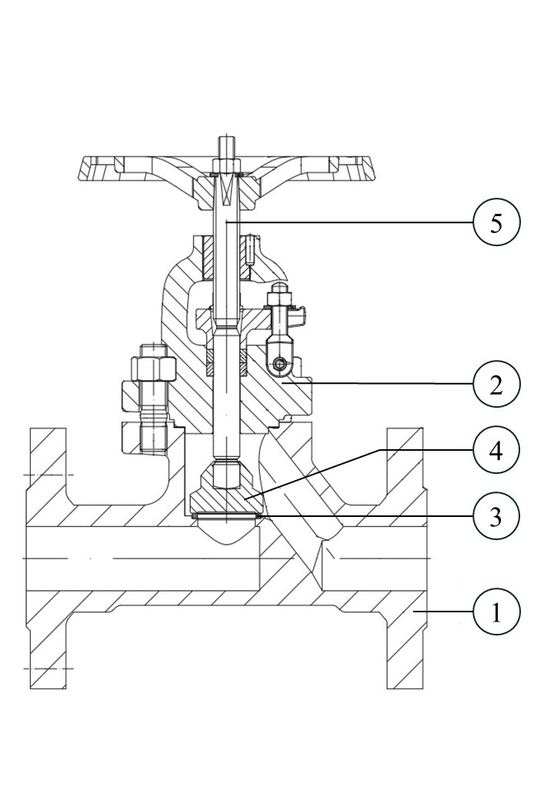

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Stål P250GH (1.0460)
2	Bygelblock	Stål P250GH (1.0460)
3	Säte	Stål P250GH (1.0460)
4	Kägla	Martensitiskt rostfritt stål (1.4021)
5	Spindel	Martensitiskt rostfritt stål (1.4021)
Stellite förstärkta tätningsytor mellan säte och kägla.

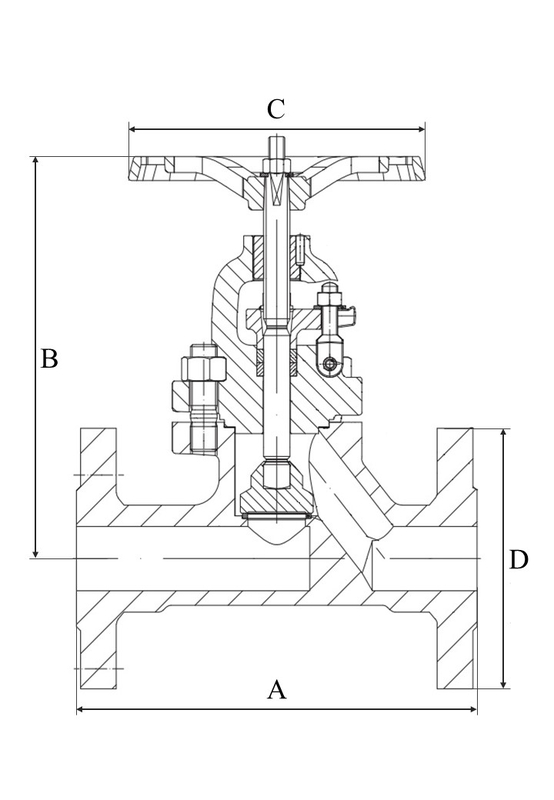

Mått och vikt

Dimensionsområde (DN): 15 - 50

Artikelnummer	A	B	C	D	Nettovikt (kg)
1060A15F	210	228	180	105	8.9
1060A20F	230	228	180	130	10.5
1060A25F	230	228	180	140	11.5
1060A25S	160	228	180		6.6
1060A40F	260	292	225	170	21
1060A50F	300	300	225	195	27

Funktion och konstruktion

Med stigande, utvändigt gängad spindel. Metalliskt tätande med säte förstärkt med Stellite.

Max arbetstryck och temperatur:
160bar vid 120°C
145bar vid 150°C
130bar vid 200°C
112bar vid 250°C
96bar vid 300°C
90bar vid 350°C
80bar vid 400°C
60bar vid 450°C

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål P250GH (1.0460)

Ingående material: Stål, Rostfritt stål

Ingående materialkod: Martensitiskt rostfritt stål (1.4021), Stål P250GH (1.0460)

Temperatur (°C): -10 - 450

Tryckklass (PN): 63 - 160

Anslutning: Flänsad EN1092, EN 12627, svetsända

ETIM klassning: EC010120 - Kägelventil

DN	15	20	25	40	50
KVS	4.2	6.4	8.6	24.2	33

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Rekommenderat montageläge är vertikalt.

Kan monteras i valfritt inbyggnadsläge. Undantag: nedåtriktad ratt. Systemet renspolas före idrifttagande. Vid insvetsning skall ventilen vara stängd.
