Kägelventil AT 1050D

Kägelventil av stål, med flänsar, PN 40. Med veckbälg vilket förhindrar att mediet kommer i kontakt med packboxen. Underhållsfri, utvändig spindelgängning, visaranordning som markerar öppet/stängt läge, icke stigande ratt. Som avstängningsventil för icke aggresiva fluider, gas och ånga. Kan fås med reglerkägla.

Dimensionsområde (DN)	15 - 250
Tryckklass (PN)	40
Temperatur (°C)	-10 - 400
Huvudmaterial	Stål

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Anslutning	Avs.datum	Bruttopris	Antal
AT 1050D15 RSK 4355875	15	40	Flänsad EN1092	2024-11-22 Färre än 10 i lager	4 350 SEK	Antal
AT 1050D20 RSK 4355876	20	40	Flänsad EN1092	2024-11-22 Färre än 10 i lager	4 560 SEK	Antal
AT 1050D25 RSK 4355877	25	40	Flänsad EN1092	2024-11-22 Färre än 10 i lager	4 900 SEK	Antal
AT 1050D32 RSK 4355878	32	40	Flänsad EN1092	2024-11-22 Färre än 10 i lager	6 300 SEK	Antal
AT 1050D40 RSK 4355879	40	40	Flänsad EN1092	2024-11-22 Färre än 10 i lager	7 700 SEK	Antal
AT 1050D50 RSK 4355880	50	40	Flänsad EN1092	2024-11-22 Färre än 10 i lager	9 500 SEK	Antal
AT 1050D65 RSK 4355881	65	40	Flänsad EN1092	2024-11-22 Färre än 10 i lager	13 500 SEK	Antal
AT 1050D80 RSK 4355882	80	40	Flänsad EN1092	2024-11-22 Färre än 10 i lager	15 900 SEK	Antal
AT 1050D100 RSK 4355883	100	40	Flänsad EN1092	2024-11-22 Färre än 10 i lager	23 300 SEK	Antal
AT 1050D125 RSK 4355884	125	40	Flänsad EN1092	2024-11-22 Färre än 10 i lager	32 900 SEK	Antal
AT 1050D150 RSK 4355885	150	40	Flänsad EN1092	2024-12-18 Beställningsvara	42 700 SEK	Antal
AT 1050D200	200	40	Flänsad EN1092	2024-12-18 Beställningsvara	69 900 SEK	Antal

Produktinformation

Användningsområde

Som avstängningsventil för icke aggressiva fluider, gas och ånga.

AMA-text

PSB.5 Kägelventiler och nålventiler

Kvalitetsäkring

PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, CE, material samt pil som visar flödesriktning.

Energi/miljödeklaration

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Stål GP240GH N (1.0619)
2	Bygelblock	Stål GP240GH N (1.0619)
3	Säte	Stål GP240GH N (1.0619)
4	Kägla	Stål GP240GH N (1.0619)
5	Veckbälg	Syrafast stål 316 (1.4401)
Stellite förstärkta tätningsytor mellan säte och kägla.

Mått och vikt

Dimensionsområde (DN): 15 - 250

Mått

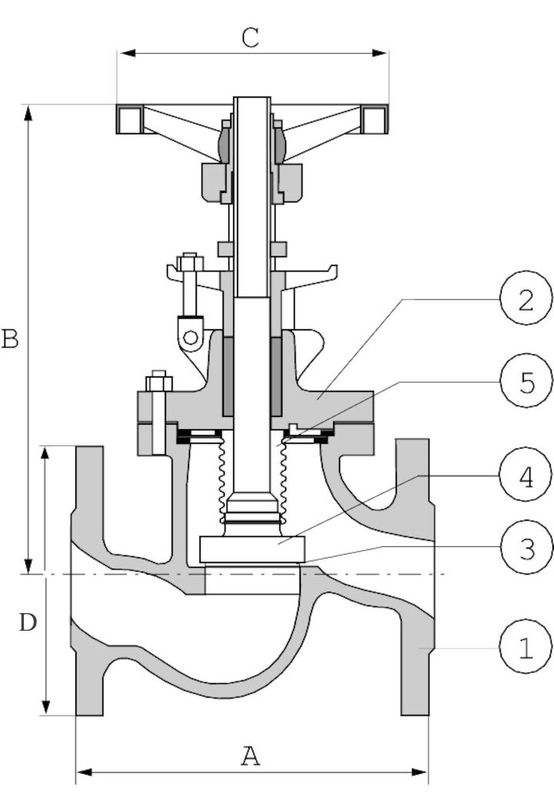

DN	A	B	C	D	Nettovikt (kg)
15	130	185	140	95	5
20	150	185	140	105	6
25	160	220	160	115	7
32	180	220	160	140	8
40	200	235	180	150	10
50	230	255	180	165	13
65	290	300	225	185	19
80	310	335	250	200	25
100	350	370	300	235	43
125	400	390	350	270	62
150	480	400	400	300	92
200	600	495	500	375	148

Funktion och konstruktion

Veckbälgen (5) förhindrar att mediet kommer i kontakt med packboxen. Det innebär att risken för packboxläckage elimineras.
- Underhållsfri
- Utvändig spindelgängning
- Visaranordning som markerar öppet/stängt läge
- Icke stigande ratt

Max arbetstryck och temperatur
35bar vid 200°C
28bar vid 300°C
21bar vid 400°C

Vid differenstryck större än nedanstående bör ventilen förses med förbigång för att underlätta manövrering och erhålla god kägeltäthet.
33bar för DN125
21bar för DN150
14bar för DN200

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål GP240GH N (1.0619)

Ingående material: Rostfritt stål, Stål

Ingående materialkod: Syrafast stål 316 (1.4401), Stål GP240GH N (1.0619)

Temperatur (°C): -10 - 400

Temperatur noteringar: DIN EN 1092 bestämmer det tillåtna drifttrycket i förhållande till temperaturen. Max 35bar vid 200C°, Max 28bar vid 300C°, Max 21bar vid 400C°

Tryckklass (PN): 40

Anslutning: Flänsad EN1092

ETIM klassning: EC010120 - Kägelventil

BK04 kod: 20707 Kägelventiler

DN	15	20	25	32	40	50	65	80	100	125	150	200
KVS	4.8	7.3	9.6	17.8	27.3	40.1	70.1	111	172	264	374	701

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Kan monteras i valfritt inbyggnadsläge med undantag för nedåtriktad ratt.
Vibrationer i rörsystemet skall undvikas. Systemet skall renspolas före idrifttagning.
