Kägelventil av rostfritt syrafast stål, med flänsar, PN 40. Med stigande, utvändigt gängad spindel. Plana tätningsytor. Packboxen är tryckavlastad med käglan i fullt öppet läge. Ventiler fr.o.m. DN 125 har som standard tryckavlastad kägla vilket även innebär att flödesriktningen är från motsatt håll, d.v.s uppifrån och ned. Som avstängningsventil för ånga, kondensat, hetvatten.
| Dimensionsområde (DN) | 15 - 250 |
|---|---|
| Tryckklass (PN) | 40 |
| Temperatur (°C) | -10 - 400 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | Anslutning | Antal | ||
|---|---|---|---|---|---|---|
| AT 1040CX15 | 15 | 40 | Flänsad EN1092 | 2024-12-30 | 6 100 SEK | |
| AT 1040CX20 | 20 | 40 | Flänsad EN1092 | 2025-01-23 | 7 100 SEK | |
| AT 1040CX25 | 25 | 40 | Flänsad EN1092 | 2025-01-23 | 7 700 SEK | |
| AT 1040CX32 | 32 | 40 | Flänsad EN1092 | 2025-01-23 | 7 700 SEK | |
| AT 1040CX50 | 50 | 40 | Flänsad EN1092 | 2024-11-22 | 15 500 SEK | |
| AT 1040CX65 | 65 | 40 | Flänsad EN1092 | 2024-12-30 | 25 700 SEK | |
| AT 1040CX80 | 80 | 40 | Flänsad EN1092 | 2024-12-30 | 33 800 SEK | |
| AT 1040CX80-16 | 80 | 16 | Flänsad EN1092 | 2024-12-05 | 58 500 SEK | |
| AT 1040CX100 | 100 | 40 | Flänsad EN1092 | 2024-12-30 | 45 700 SEK | |
| AT 1040CX100-16 | 100 | 16 | Flänsad EN1092 | 2024-12-30 | 41 800 SEK |
Som avstängningsventil för:
- ånga
- hetvatten
- kondensat
PSB.5 Kägelventiler och nålventiler
PED 2014/68/EU
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material samt pil visande flödesriktning.

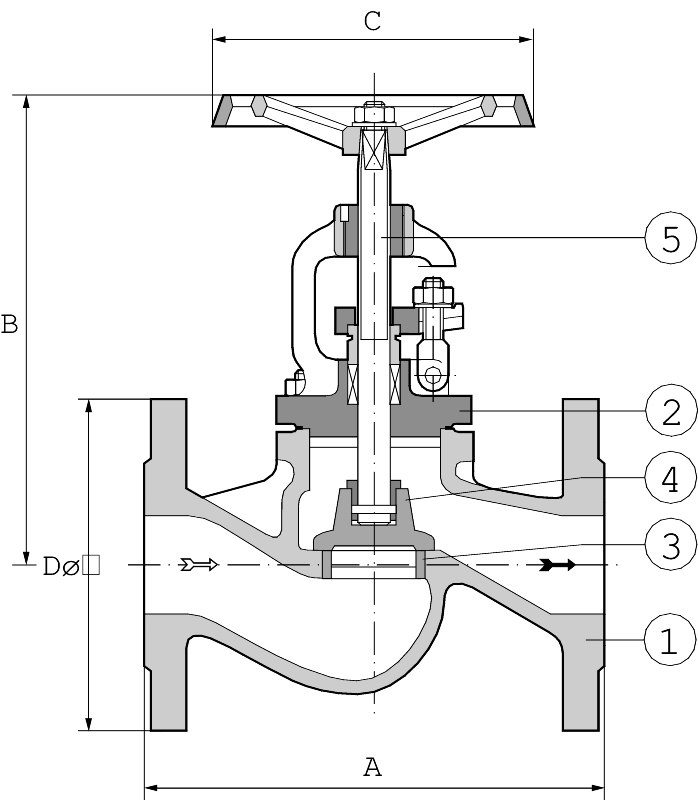

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Syrafast stål 316 (1.4408, CF8M) |
| 2 | Bygelblock | Syrafast stål 316 (1.4408, CF8M) |
| 3 | Säte | Syrafast stål 316 (1.4408, CF8M) |
| 4 | Kägla | Syrafast stål 316 (1.4408, CF8M) |
| 5 | Spindel | Syrafast stål 316 (1.4401) |
Dimensionsområde (DN): 15 - 250
| Artikelnummer | A | B | C | D | Nettovikt (kg) |
|---|---|---|---|---|---|
| 1040CX15 | 130 | 185 | 140 | 95 | 4.5 |
| 1040CX20 | 150 | 185 | 140 | 105 | 5.5 |
| 1040CX25 | 160 | 220 | 160 | 115 | 7 |
| 1040CX32 | 180 | 220 | 160 | 140 | 8 |
| 1040CX50 | 230 | 255 | 180 | 165 | 13.5 |
| 1040CX65 | 290 | 300 | 225 | 185 | 19 |
| 1040CX80 | 310 | 335 | 250 | 200 | 27 |
| 1040CX80-16 | 310 | 335 | 250 | 200 | 27 |
| 1040CX100 | 350 | 370 | 300 | 235 | 40.5 |
| 1040CX100-16 | 350 | 370 | 300 | 220 | 40.5 |
Stigande, utvändigt gängad spindel. Plana tätningsytor.
Packboxen är tryckavlastad med käglan i fullt öppet läge.
Max arbetstryck och temperatur
35bar vid 200°C
28bar vid 300°C
21bar vid 400°C
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål 316 (1.4408, CF8M)
Ingående material: Rostfritt stål
Ingående materialkod: Syrafast stål 316 (1.4401), Syrafast stål 316 (1.4408, CF8M)
Temperatur (°C): -10 - 400
Temperatur noteringar: DIN EN 1092 bestämmer det tillåtna drifttrycket i förhållande till temperaturen. Max 35bar vid 200°C, Max 28bar vid 300°C, Max 21bar vid 400°C
Tryckklass (PN): 40
Anslutning: Flänsad EN1092
ETIM klassning: EC010120 - Kägelventil
| DN | 15 | 20 | 25 | 32 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| KVS | 4.8 | 7.3 | 9.6 | 17.8 | 40.1 | 70.1 | 111 | 172 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Kan monteras i valfritt inbyggnadsläge. Undantag: nedåtriktad ratt
Systemet renspolas före idrifttagande.
Ventiler DN15-100 har flödesriktning nedifrån och upp (underifrån käglan).
Ventiler DN125-250 har motsatt flödesriktning, d.v.s. uppifrån och ned.
Flödesriktningen är dock alltid markerad med en pil på ventilhuset.
