Tvåklaff fjäderbelastad backventil i rostfritt stål för krävande driftförhållanden, lämplig för vätskor och gaser inom t.ex. gruvor, stålverk, skogsindustri, kraftproduktion, raffinaderier och petrokemi.
| Dimensionsområde (DN) | 50 - 1000 |
|---|---|
| Tryckklass (PN) | 6 - 40 |
| Temperatur (°C) | -200 - 400 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 2654E-10/16-80 | Mjuktätning EPDM | 80 | 16 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654-10-80 | Metalltätning | 80 | 10 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2654E-10/16-100 | Mjuktätning EPDM | 100 | 16 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654E-25/40-100 | Mjuktätning EPDM | 100 | 40 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654-10/16-100 | Metalltätning | 100 | 16 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2654-10/16-125 | Metalltätning | 125 | 16 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2654E-10/16-150 | Mjuktätning EPDM | 150 | 16 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654-10/16-150 | Metalltätning | 150 | 16 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2654E-10/16-200 | Mjuktätning EPDM | 200 | 16 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654E-10-250 | Mjuktätning EPDM | 250 | 10 | -45 - 130 | Förfrågan | Förfrågan | Offert |
Tvåklaff fjäderbelastad backventil i rostfritt stål för krävande driftförhållanden, lämplig för vätskor och gaser inom t.ex. gruvor, stålverk, skogsindustri, kraftproduktion, raffinaderier och petrokemi. Tvåklaff-backventiler rekommenderas ej vid flöde med hög pulseringsfrekvens, t.ex. i samband med kolvpumpar eller kompressorer.
PSE.31 Backventiler i vätskesystem
Tvåklaff-backventil AT2654… . DN... fjäderbelastad, med hus och klaffar av rostfritt stål. För inspänning mellan flänsar.
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Läckageklass G gäller för metalliskt tätande ventiler, läckageklass A gäller för ventiler med mjuktätning.
Märkning på produkt: Fabrikat, PN, DN, material och flödespil.

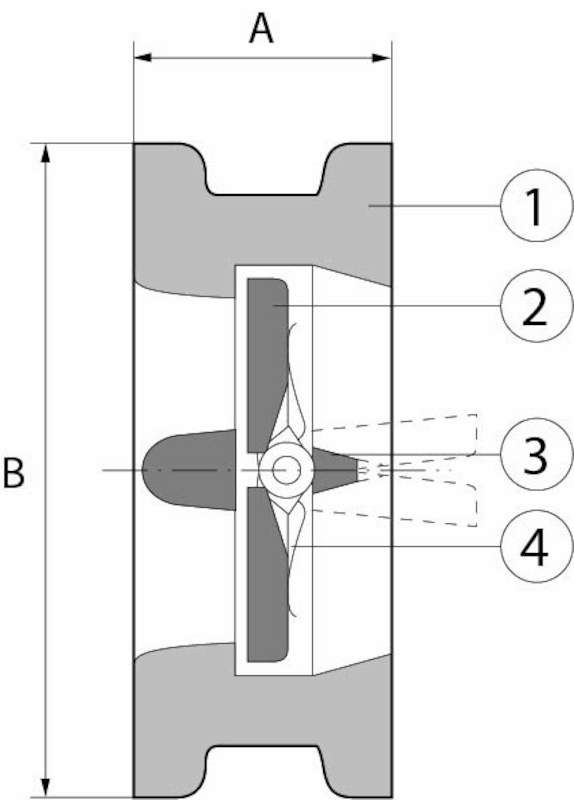

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus DN50-125 | Rostfritt stål 304 (1.4301) |
| 2 | Klaffar | Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308) |
| 3 | Axel | Rostfritt stål 304 (1.4301) |
| 4 | Fjäder | Syrafast stål 316Ti (1.4571) |
| 5 | Ventilhus > DN125 | Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308) |
Dimensionsområde (DN): 50 - 1000
Tvåklaff-backventiler kännetecknas av:
- stänger innan mediaströmmen vänder
- mycket lågt tryckfall
- hög täthet
- stort temperaturområde
- robust konstruktion
- stor driftsäkerhet
- möjlighet till olika materialkombinationer
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Rostfritt stål 304 (1.4301), Syrafast stål 316Ti (1.4571)
Ingående material: Rostfritt stål
Ingående materialkod: Rostfritt stål 304 (1.4301), Syrafast stål 316Ti (1.4571)
Temperatur (°C): -200 - 400
Tryckklass (PN): 6 - 40
Anslutning: Flänsad EN1092
ETIM klassning: EC010596 - Backventil för inspänning
BK04 kod: 20711 Backventiler
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med uppåtgående flöde.
Vid montering i horisontell rörledning skall ventilen placeras med lodrät axel. Ventiler från DN200 är försedda med lyftögla. Se detaljer i bruksanvisning.

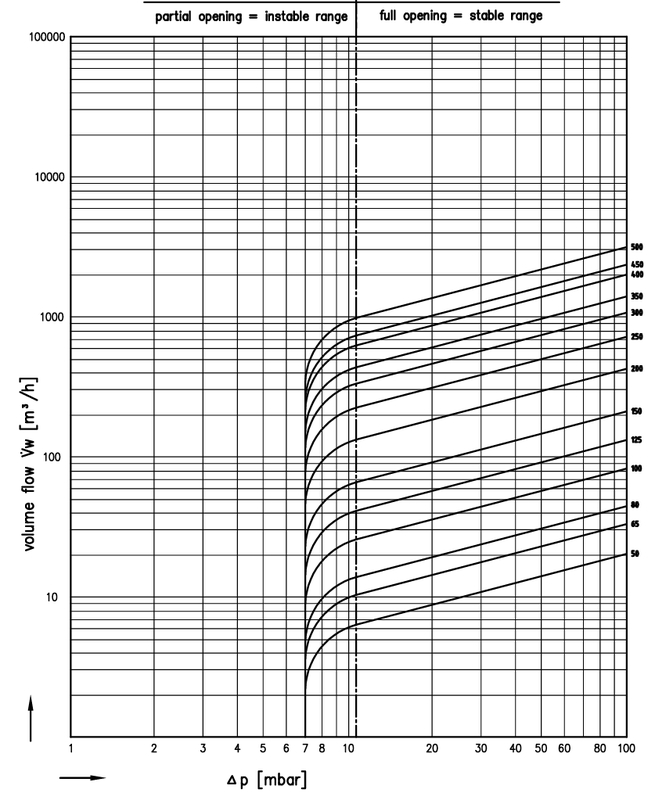

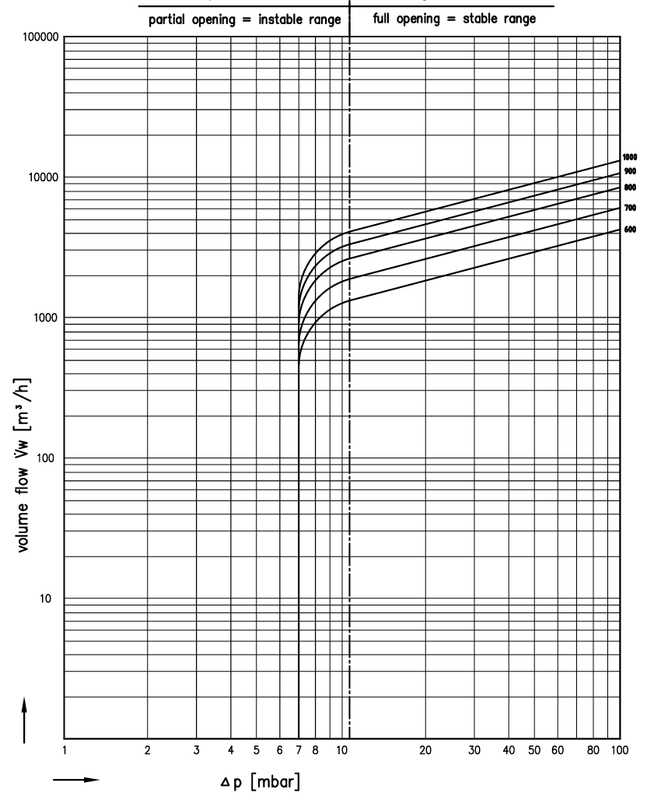

Backventil AT 2650, AT 2652, AT 2654, AT 2656 Tryckfallsdiagram (PDF-fil, 451 kB)
Backventil AT 2650, AT 2652, AT 2654, AT 2656 Produktdatablad, äldre version (PDF-fil, 591 kB)
Försäkran om överensstämmelse / CE-intyg (PDF-fil, 117 kB)
