Tvåklaff backventil AT 2650-

Dimensionsområde (DN)	50 - 1000
Tryckklass (PN)	6 - 40
Temperatur (°C)	20 - 300
Huvudmaterial	Segjärn

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 2650E-10/16-80	Mjuktätning EPDM	80	16	20 - 130	Förfrågan	Förfrågan	Offert
AT 2650E-10/16-100	Mjuktätning EPDM	100	16	20 - 130	Förfrågan	Förfrågan	Offert
AT 2650E-10/16-125	Mjuktätning EPDM	125	16	20 - 130	Förfrågan	Förfrågan	Offert
AT 2650E-10/16-150	Mjuktätning EPDM	150	16	20 - 130	Förfrågan	Förfrågan	Offert
AT 2650E-10/16-200	Mjuktätning EPDM	200	16	20 - 130	Förfrågan	Förfrågan	Offert
AT 2650-10/16-200	Metalltätning	200	16	20 - 300	Förfrågan	Förfrågan	Offert
AT 2650E-10-250	Mjuktätning EPDM	250	10	20 - 130	Förfrågan	Förfrågan	Offert
AT 2650E-16-250	Mjuktätning EPDM	250	16	20 - 130	Förfrågan	Förfrågan	Offert
AT 2650-16-250	Mjuktätning EPDM	250	16	20 - 300	Förfrågan	Förfrågan	Offert
AT 2650E-10-300	Mjuktätning EPDM	300	10	20 - 130	Förfrågan	Förfrågan	Offert
AT 2650E-16-300	Mjuktätning EPDM	300	16	20 - 130	Förfrågan	Förfrågan	Offert
AT 2650E-10-400	Mjuktätning EPDM	400	10	20 - 130	Förfrågan	Förfrågan	Offert
AT 2650E-10-450	Mjuktätning EPDM	450	10	20 - 130	Förfrågan	Förfrågan	Offert

Produktinformation

Användningsområde

Tvåklaff fjäderbelastad backventil i segjärn för krävande driftförhållanden, lämplig för vätskor och gaser inom t.ex. gruvor, stålverk, skogsindustri, kraftproduktion, raffinaderier och petrokemi. Tvåklaff-backventiler rekommenderas ej vid flöde med hög pulseringsfrekvens, t.ex. i samband med kolvpumpar eller kompressorer.

AMA-text

PSE.31 Backventiler i vätskesystem

Tvåklaff-backventil AT2650... . DN... fjäderbelastad, med hus av segjärn samt klaffar av brons. För inspänning mellan flänsar.

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Läckageklass G gäller för metalliskt tätande ventiler, läckageklass A gäller för ventiler med mjuktätning.

Märkning på produkt: Fabrikat, PN, DN, material och flödespil.

Energi/miljödeklaration

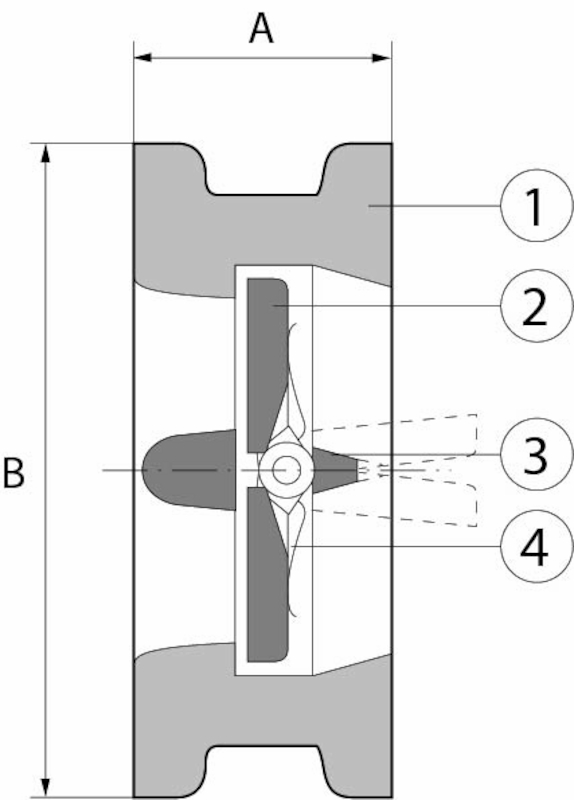

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Segjärn GJS-400-15 (GGG40)
2	Klaffar	Brons CuSn12-C (CC483K)
3	Axel	Syrafast stål 316Ti (1.4571)
4	Fjäder	Syrafast stål 316Ti (1.4571)

Mått och vikt

Dimensionsområde (DN): 50 - 1000

Funktion och konstruktion

Tvåklaff-backventiler kännetecknas av:
- stänger innan mediaströmmen vänder
- mycket lågt tryckfall
- hög täthet
- stort temperaturområde
- robust konstruktion
- stor driftsäkerhet
- möjlighet till olika materialkombinationer

Tekniska data

Huvudmaterial: Segjärn

Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)

Ingående material: Brons, Segjärn

Ingående materialkod: Brons CuSn12-C (CC483K), Segjärn GJS-400-15 (GGG40)

Temperatur (°C): 20 - 300

Tryckklass (PN): 6 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC010596 - Backventil för inspänning

BK04 kod: 20711 Backventiler

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med uppåtgående flöde.

Vid montering i horisontell rörledning skall ventilen placeras med lodrät axel. Ventiler från DN200 är försedda med lyftögla. Se detaljer i bruksanvisning.
