Ringbackventil AT 1174-

Fjäderbelastad ringbackventil av rostfritt stål för varierande applikationer, för inspänning mellan flänsar. Mjuktätande eller metalliskt tätande.

Dimensionsområde (DN)	15 - 200
Tryckklass (PN)	6 - 40
Temperatur (°C)	-10 - 400
Huvudmaterial	Rostfritt stål

Varan har bedömning A i SundaHus Miljödata
Varan har bedömning Accepteras i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 1174-15 RSK 4969629	Metalltätning	15	40	-10 - 400	2024-09-27	1 620 SEK I lager	Antal
AT 1174-20 RSK 4969630	Metalltätning	20	40	-10 - 400	2024-09-27	1 950 SEK Färre än 10 i lager	Antal
AT 1174-25 RSK 4969631	Metalltätning	25	40	-10 - 400	2024-09-27	2 350 SEK I lager	Antal
AT 1174-32 RSK 4969632	Metalltätning	32	40	-10 - 400	2024-09-27	2 780 SEK Färre än 10 i lager	Antal
AT 1174-40 RSK 4969633	Metalltätning	40	40	-10 - 400	2024-09-27	3 130 SEK Färre än 10 i lager	Antal
AT 1174-50 RSK 4969634	Metalltätning	50	40	-10 - 400	2024-09-27	4 200 SEK I lager	Antal
AT 1174-65 RSK 4969635	Metalltätning	65	40	-10 - 400	2024-09-27	6 300 SEK I lager	Antal
AT 1174-80 RSK 4969636	Metalltätning	80	40	-10 - 400	2024-09-27	9 900 SEK Färre än 10 i lager	Antal
AT 1174-100 RSK 4969637	Metalltätning	100	40	-10 - 400	2024-09-27	12 200 SEK Färre än 10 i lager	Antal
AT 1174-125	Metalltätning	125	40	-10 - 400	2024-10-25	24 400 SEK Beställningsvara	Antal
AT 1174-150	Metalltätning	150	40	-10 - 400	2024-10-25	31 200 SEK Beställningsvara	Antal
AT 1174-200	Metalltätning	200	16	-10 - 400	2024-11-08	42 300 SEK Beställningsvara	Antal
AT 1174E15	Mjuktätning EPDM	15	40	-10 - 130	2024-11-01	1 950 SEK Beställningsvara	Antal
AT 1174E20	Mjuktätning EPDM	20	40	-10 - 400	2024-11-01	2 310 SEK Beställningsvara	Antal
AT 1174E25	Mjuktätning EPDM	25	40	-10 - 130	2024-11-01	2 730 SEK Beställningsvara	Antal
AT 1174E32	Mjuktätning EPDM	32	40	-10 - 130	2024-11-01	3 260 SEK Beställningsvara	Antal
AT 1174E40	Mjuktätning EPDM	40	40	-10 - 130	2024-11-01	3 750 SEK Beställningsvara	Antal
AT 1174E50	Mjuktätning EPDM	50	40	-10 - 130	2024-11-01	4 550 SEK Beställningsvara	Antal
AT 1174E65	Mjuktätning EPDM	65	40	-10 - 130	2024-11-01	7 200 SEK Beställningsvara	Antal
AT 1174E80	Mjuktätning EPDM	80	40	-10 - 130	2024-11-01	10 200 SEK Beställningsvara	Antal
AT 1174E100	Mjuktätning EPDM	100	40	-10 - 130	2024-11-01	12 700 SEK Beställningsvara	Antal
AT 1174E125	Mjuktätning EPDM	125	40	-10 - 130	2024-11-01	17 300 SEK Beställningsvara	Antal
AT 1174V15	Mjuktätning Viton	15	40	-10 - 200	2024-11-01	2 400 SEK Beställningsvara	Antal
AT 1174V20	Mjuktätning Viton	20	40	-10 - 200	2024-11-01	2 670 SEK Beställningsvara	Antal
AT 1174V32	Mjuktätning Viton	32	40	-10 - 200	2024-11-01	3 560 SEK Beställningsvara	Antal
AT 1174V25	Mjuktätning Viton	25	40	-10 - 200	2024-11-01	3 170 SEK Beställningsvara	Antal
AT 1174V50	Mjuktätning Viton	50	40	-10 - 200	2024-11-01	5 200 SEK Beställningsvara	Antal
AT 1174V65	Mjuktätning Viton	65	40	-10 - 200	2024-11-01	7 800 SEK Beställningsvara	Antal
AT 1174N100	Mjuktätning NBR	100	40	-10 - 90	2024-11-01	12 700 SEK Beställningsvara	Antal
AT 1174T25	PTFE-tätning	25	40	-10 - 250	2024-11-01	3 260 SEK Beställningsvara	Antal
AT 1174T32	PTFE-tätning	32	40	-10 - 250	2024-11-01	4 470 SEK Beställningsvara	Antal

Produktinformation

Användningsområde

Ringbackventiler är lämpliga för varierande applikationer och fluider. AT 1174 används till t. ex. värmevatten, hetvatten, korrosiva vätskor och gaser, ånga, olja och hetolja. Ringbackventiler är ej lämpliga vid flöde med hög pulseringsfrekvens, t. ex. i samband med kolvpump eller kolvkompressor.

AMA-text

PSE.31 Backventiler i vätskesystem

Ringbackventil AT1174…, DN... med hus av rostfritt stål samt kägelplatta och fjäder av rostfritt stål. För inspänning mellan flänsar.

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Materialintyg 3.1 samt intyg från flera klassningsbolag kan erbjudas.

Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 108757

SundaHus: A

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Rostfritt stål (1.4006)
2	Kägelplatta (DN15-100)	Syrafast stål 316Ti (1.4571)
3	Fjäder	Syrafast stål 316Ti (1.4571)
4	Kägelplatta (DN125-200)	Rostfritt stål (1.4006)

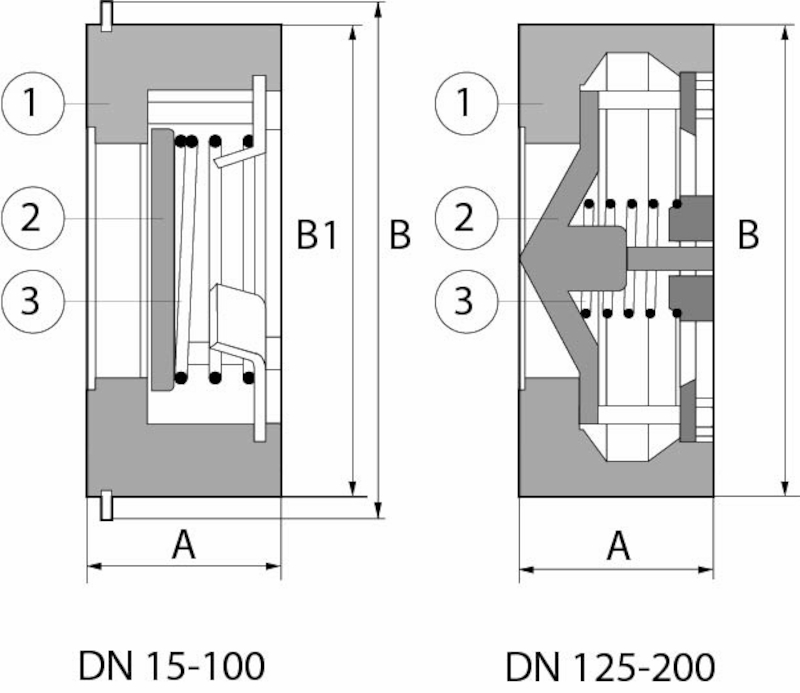

Mått och vikt

Dimensionsområde (DN): 15 - 200

DN	15	20	25	32	40	50	65	80	100
A	16	19	22	28	31.5	40	46	50	60
B1 PN6	43	53	64	76	86	96	116	132	152
B PN10-40	51	61	71	82	92	108	127	142	162
Vikt	0.15	0.25	0.3	0.6	0.8	1.3	2	2.3	3.5
Mått i mm, vikt i kg.

DN	125	150	200
A	90	106	140
B1/B PN6	184	207	263
B PN10-16	193	218	275
B PN25	193	224	285
B PN40	193	224	292
Vikt	8	17	23
Mått i mm, vikt i kg.

Funktion och konstruktion

Backventilen är fjäderbelastad vilket gör att stängning sker innan mediaströmmen vänder. Detta ger en snabbare stängning och minskar risken för tryckslag.

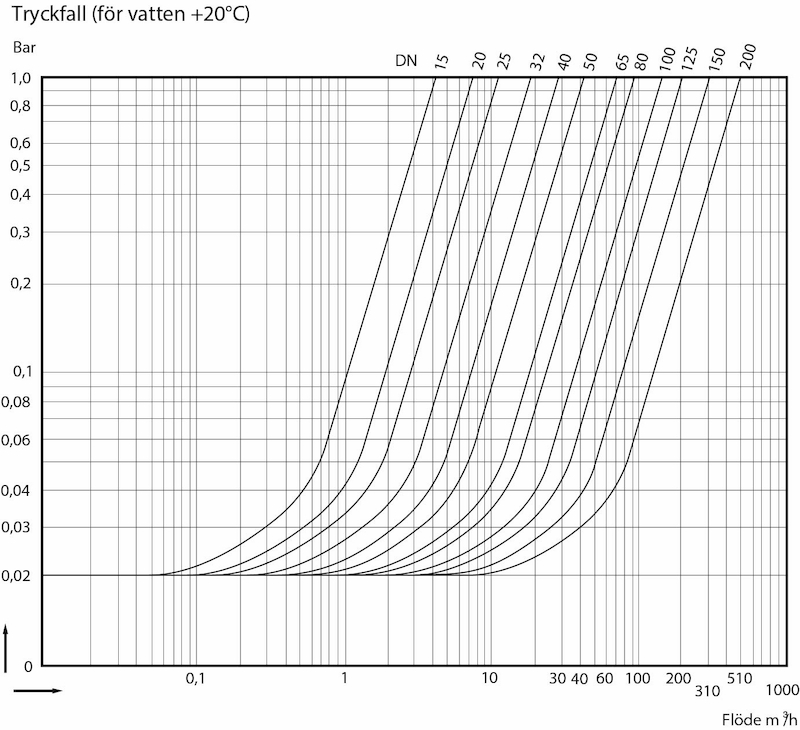

Lämplig storlek kan väljas med hjälp av tryckfallsdiagrammet. På den krökta delen av linjen är ventilen inte helt öppen och kan vara instabil (mindre dimension bör väljas). På den raka delen är ventilen fullt öppen och arbetar stabilt.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Rostfritt stål (1.4006)

Ingående material: Rostfritt stål

Ingående materialkod: Rostfritt stål (1.4006)

Temperatur (°C): -10 - 400

Tryckklass (PN): 6 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC010596 - Backventil för inspänning

BK04 kod: 20711 Backventiler

Öppningstryck (mbar)

Montageposition	Vertikal upp med fjäder	Vertikal ned med fjäder	Horisontell med fjäder	Vertikal upp utan fjäder
15-32	24	16	20	4
40	24.5	15.5	20	4.5
50	25	15	20	5
65	25.5	14.5	20	5.5
80-100	26.5	13.5	20	6.5
125	32	8	20	12
150	34	6	20	14
200	35	5	20	15

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.

- Backventilerna är underhållsfria.
- Bör ej placeras för nära pumpar och rörböjar. Se rekommenderade minsta avstånd i bruksanvisningen.
