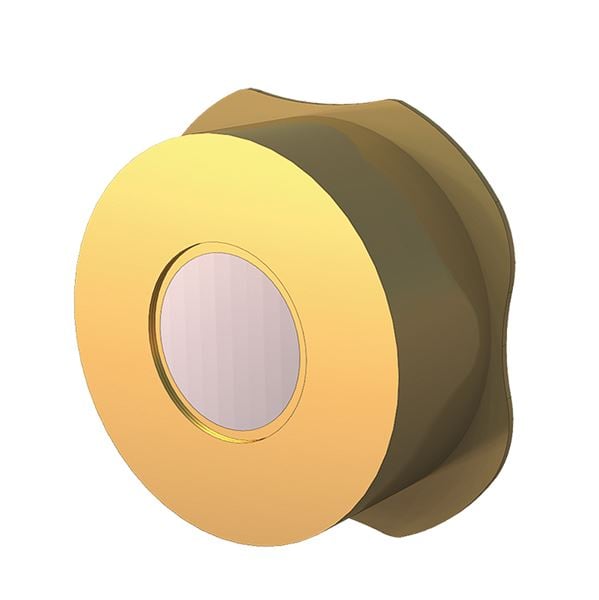

Fjäderbelastad ringbackventil av mässing för varierande applikationer, för inspänning mellan flänsar. Mjuktätande eller metalliskt tätande.
| Dimensionsområde (DN) | 15 - 100 |
|---|---|
| Tryckklass (PN) | 6 - 16 |
| Temperatur (°C) | -20 - 250 |
| Huvudmaterial | Mässing |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1171-15 | Metalltätning | 15 | 16 | -20 - 250 | 2024-11-22 | 500 SEK | |
| AT 1171-20 | Metalltätning | 20 | 16 | -20 - 250 | 2024-11-22 | 530 SEK | |
| AT 1171-25 | Metalltätning | 25 | 16 | -20 - 250 | 2024-12-02 | 660 SEK | |
| AT 1171-32 | Metalltätning | 32 | 16 | -20 - 250 | 2024-11-22 | 820 SEK | |
| AT 1171-40 | Metalltätning | 40 | 16 | -20 - 250 | 2024-11-22 | 990 SEK | |
| AT 1171-50 | Metalltätning | 50 | 16 | -20 - 250 | 2024-12-05 | 1 410 SEK | |
| AT 1171-65 | Metalltätning | 65 | 16 | -20 - 250 | 2024-11-22 | 2 050 SEK | |
| AT 1171-80 | Metalltätning | 80 | 16 | -20 - 250 | 2024-11-22 | 2 400 SEK | |
| AT 1171-100 | Metalltätning | 100 | 16 | -20 - 250 | 2024-11-22 | 3 570 SEK | |
| AT 1171E32 | Mjuktätning EPDM | 32 | 16 | -20 - 130 | 2024-12-18 | 1 310 SEK | |
| AT 1171E40 | Mjuktätning EPDM | 40 | 16 | -20 - 130 | 2024-12-18 | 1 430 SEK | |
| AT 1171E50 | Mjuktätning EPDM | 50 | 16 | -20 - 130 | 2024-12-18 | 2 170 SEK | |
| AT 1171E65 | Mjuktätning EPDM | 65 | 16 | -20 - 130 | 2024-12-18 | 2 500 SEK | |
| AT 1171E80 | Mjuktätning EPDM | 80 | 16 | -20 - 130 | 2024-12-18 | 2 930 SEK | |
| AT 1171E100 | Mjuktätning EPDM | 100 | 16 | -20 - 130 | 2024-11-22 | 4 070 SEK | |
| AT 1171N50 | Mjuktätning NBR | 50 | 16 | -20 - 90 | 2024-12-18 | 2 170 SEK |
Ringbackventiler är lämpliga för varierande applikationer och fluider. AT 1171 används till t. ex. värmevatten och kylsystem. Ringbackventiler är ej lämpliga vid flöde med hög pulseringsfrekvens, t. ex. i samband med kolvpump eller kolvkompressor.
PSE.31 Backventiler i vätskesystem
Ringbackventil AT1171..., DN... med hus av mässing samt kägelplatta och fjäder av rostfritt stål. För inspänning mellan flänsar.
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Endast fluidgrupp 2.
Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.
Byggvarubedömning: Undviks
BVB ID: 50066
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
| Artikelnummer | SCIP nummer |
|---|---|
| 1171-15 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171-20 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171-25 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171-32 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171-40 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171-50 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171-65 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171-80 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171-100 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171E32 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171E40 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171E50 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171E65 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171E80 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171E100 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 1171N50 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Kägelplatta | Rostfritt stål 304 (1.4301) |
| 3 | Fjäder | Syrafast stål 316Ti (1.4571) |

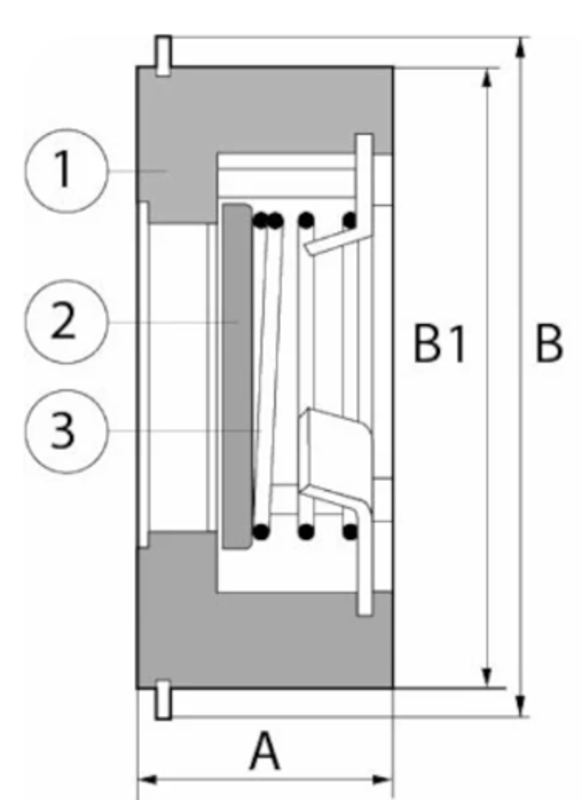

Dimensionsområde (DN): 15 - 100
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 16 | 19 | 22 | 28 | 31.5 | 40 | 46 | 50 | 60 | ||||||||||||||||||||
| B | 51 | 61 | 71 | 82 | 92 | 108 | 127 | 142 | 162 | ||||||||||||||||||||
| B1 | 43 | 53 | 64 | 76 | 86 | 96 | 116 | 132 | 152 | ||||||||||||||||||||
| Mått i mm, vikt i kg. | |||||||||||||||||||||||||||||
Backventilen är fjäderbelastad vilket gör att stängning sker innan mediaströmmen vänder. Detta ger en snabbare stängning och minskar risken för tryckslag.

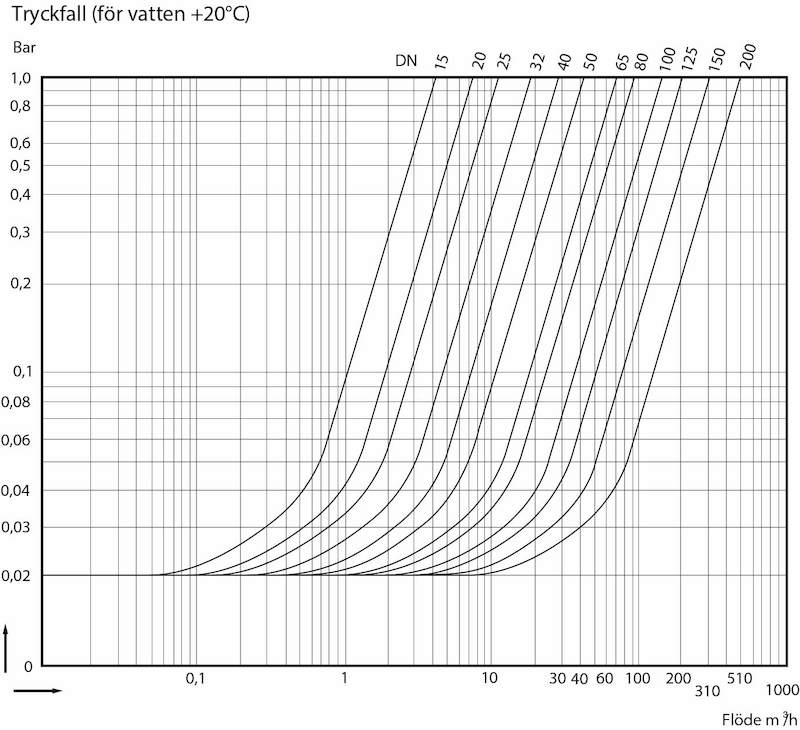

Lämplig storlek kan väljas med hjälp av tryckfallsdiagrammet. På den krökta delen av linjen är ventilen inte helt öppen och kan vara instabil (mindre dimension bör väljas). På den raka delen är ventilen fullt öppen och arbetar stabilt.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)
Ingående material: Mässing
Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)
Temperatur (°C): -20 - 250
Tryckklass (PN): 6 - 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010596 - Backventil för inspänning
BK04 kod: 20711 Backventiler
MagiCAD länk: https://redir.magicloud.com/product/3fa6a3ee-2f2b-474d-acc1-123ef9dbefde
| Montageposition | Vertikal upp med fjäder | Vertikal ned med fjäder | Horisontell med fjäder | Vertikal upp utan fjäder |
|---|---|---|---|---|
| 15-32 | 24 | 16 | 20 | 4 |
| 40 | 24.5 | 15.5 | 20 | 4.5 |
| 50 | 25 | 15 | 20 | 5 |
| 65 | 25.5 | 14.5 | 20 | 5.5 |
| 80-100 | 26.5 | 13.5 | 20 | 6.5 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.
- Backventilerna är underhållsfria.
- Bör ej placeras för nära pumpar och rörböjar. Se rekommenderade minsta avstånd i bruksanvisningen.
Produktdatablad, äldre version (PDF-fil, 698 kB)
Tryckfallsdiagram (PDF-fil, 455 kB)
Försäkran om överensstämmelse / CE-intyg (PDF-fil, 117 kB)
