Ringbackventil AT 1170-

Fjäderbelastad ringbackventil av brons för varierande applikationer, för inspänning mellan flänsar. Mjuktätande eller metalliskt tätande.

Dimensionsområde (DN)	15 - 200
Tryckklass (PN)	16
Temperatur (°C)	-20 - 250
Huvudmaterial	Brons

Varan har bedömning A i SundaHus Miljödata
Varan har bedömning Undviks i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 1170-15 RSK 4969507	Metalltätning	15	16	-20 - 250	2024-12-19 Beställningsvara	1 020 SEK	Antal
AT 1170-20 RSK 4969515	Metalltätning	20	16	-20 - 250	2024-11-25 I lager	1 310 SEK	Antal
AT 1170-25 RSK 4969523	Metalltätning	25	16	-20 - 250	2024-11-25 I lager	1 430 SEK	Antal
AT 1170-32 RSK 4969531	Metalltätning	32	16	-20 - 250	2024-11-25 I lager	2 090 SEK	Antal
AT 1170-40 RSK 4969549	Metalltätning	40	16	-20 - 250	2024-11-25 I lager	2 400 SEK	Antal
AT 1170-50 RSK 4969556	Metalltätning	50	16	-20 - 250	2024-11-25 I lager	3 120 SEK	Antal
AT 1170-65 RSK 4969564	Metalltätning	65	16	-20 - 250	2024-11-25 I lager	4 350 SEK	Antal
AT 1170-80 RSK 4969572	Metalltätning	80	16	-20 - 250	2024-11-25 Färre än 10 i lager	4 750 SEK	Antal
AT 1170-100 RSK 4969580	Metalltätning	100	16	-20 - 250	2024-11-25 Färre än 10 i lager	6 600 SEK	Antal
AT 1170-125	Metalltätning	125	16	-20 - 250	2025-01-02 Beställningsvara	37 800 SEK	Antal
AT 1170-150	Metalltätning	150	16	-20 - 250	2025-01-10 Beställningsvara	44 800 SEK	Antal
AT 1170-200	Metalltätning	200	16	-20 - 250	2025-01-10 Beställningsvara	65 000 SEK	Antal
AT 1170E15	Mjuktätning EPDM	15	16	-20 - 130	2025-01-02 Beställningsvara	1 610 SEK	Antal
AT 1170E20	Mjuktätning EPDM	20	16	-20 - 130	2025-01-02 Beställningsvara	1 720 SEK	Antal
AT 1170E50	Mjuktätning EPDM	50	16	-20 - 130	2025-01-02 Beställningsvara	3 540 SEK	Antal
AT 1170E65	Mjuktätning EPDM	65	16	-20 - 130	2025-01-02 Beställningsvara	4 140 SEK	Antal
AT 1170E80	Mjuktätning EPDM	80	16	-20 - 130	2025-01-02 Beställningsvara	5 200 SEK	Antal
AT 1170E100	Mjuktätning EPDM	100	16	-20 - 130	2025-01-02 Beställningsvara	8 000 SEK	Antal
AT 1170E150	Mjuktätning EPDM	150	16	-20 - 130	2025-01-10 Beställningsvara	46 100 SEK	Antal

Produktinformation

Användningsområde

Ringbackventiler är lämpliga för varierande applikationer och fluider. AT 1170 används till t. ex. havsvatten. Ringbackventiler är ej lämpliga vid flöde med hög pulseringsfrekvens, t. ex. i samband med kolvpump eller kolvkompressor.

AMA-text

PSE.31 Backventiler i vätskesystem

Ringbackventil AT1170…, DN... med hus av brons samt kägelplatta och fjäder av rostfritt stål. För inspänning mellan flänsar.

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Materialintyg 3.1 samt intyg från flera klassningsbolag kan erbjudas.

Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 123221

SundaHus: A

Omfattas av anmälningsplikt enligt REACH

Miljödata

Artikelnummer	SCIP nummer
1170-15	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-20	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-25	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-32	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-40	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-50	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-65	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-80	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-100	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-125	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-150	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170-200	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170E15	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170E20	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170E50	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170E65	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170E80	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170E100	1de989b1-229b-4ba6-a047-c8b73bd72ca7
1170E150	1de989b1-229b-4ba6-a047-c8b73bd72ca7

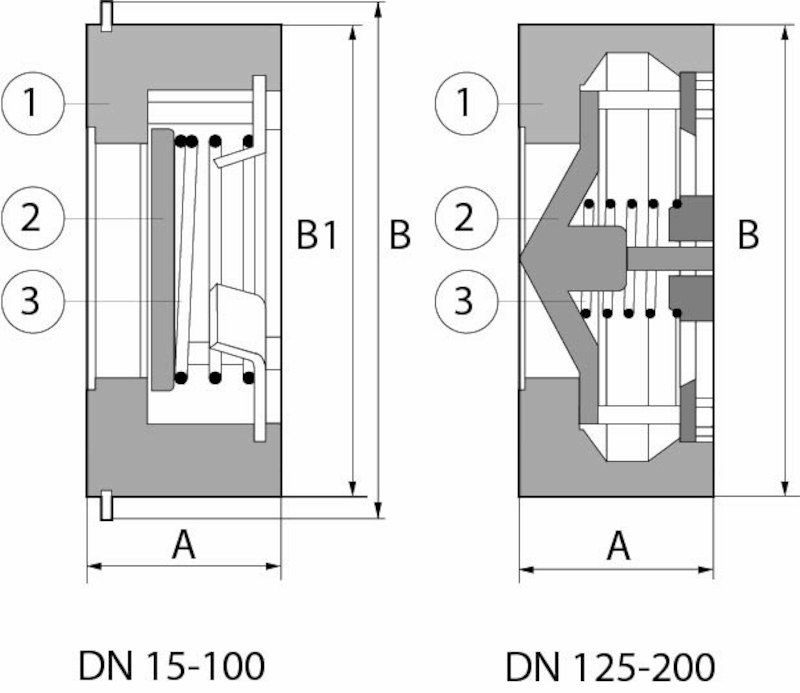

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Brons CuSn12-C (CC483K)
2	Kägelplatta	Syrafast stål 316L (1.4404)
3	Fjäder	Syrafast stål 316Ti (1.4571)

Mått och vikt

Dimensionsområde (DN): 15 - 200

DN	15	20	25	32	40	50	65	80	100	125	150	200
A	16	19	22	28	31.5	40	46	50	60	90	106	140
B	51	61	71	82	92	108	127	142	162	193	218	275
B1	43	53	64	76	86	96	116	132	152
Vikt	0.15	0.25	0.3	0.5	0.65	0.9	1.2	2	2.8	7	11	21
Mått i mm, vikt i kg.

Funktion och konstruktion

Backventilen är fjäderbelastad vilket gör att stängning sker innan mediaströmmen vänder. Detta ger en snabbare stängning och minskar risken för tryckslag.

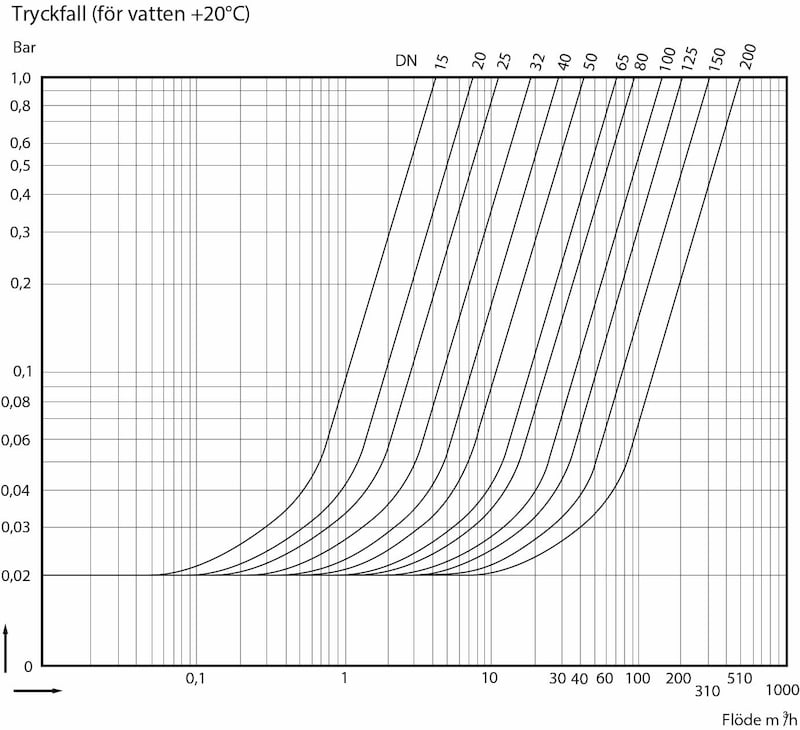

Lämplig storlek kan väljas med hjälp av tryckfallsdiagrammet. På den krökta delen av linjen är ventilen inte helt öppen och kan vara instabil (mindre dimension bör väljas). På den raka delen är ventilen fullt öppen och arbetar stabilt.

Tekniska data

Huvudmaterial: Brons

Huvudmaterialkod: Brons CuSn12-C (CC483K)

Ingående material: Brons

Ingående materialkod: Brons CuSn12-C (CC483K)

Temperatur (°C): -20 - 250

Tryckklass (PN): 16

Anslutning: Flänsad EN1092

ETIM klassning: EC010596 - Backventil för inspänning

BK04 kod: 20711 Backventiler

MagiCAD länk: https://redir.magicad.cloud/product/1425df9e-4040-4e8f-af39-cff7a29714f3

Öppningstryck (mbar)

Montageposition	Vertikal upp med fjäder	Vertikal ned med fjäder	Horisontell med fjäder	Vertikal upp utan fjäder
15-32	24	16	20	4
40	24.5	15.5	20	4.5
50	25	15	20	5
65	25.5	14.5	20	5.5
80-100	26.5	13.5	20	6.5
125	32	8	20	12
150	34	6	20	14
200	35	5	20	15

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.

- Backventilerna är underhållsfria.
- Bör ej placeras för nära pumpar och rörböjar. Se rekommenderade minsta avstånd i bruksanvisningen.
