Membranbackventil av gråjärn för tryckluft, neutrala gaser och vätskor, variabla flödespumpar och media med hög pulseringsfrekvens.
| Dimensionsområde (DN) | 40 - 200 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -10 - 60 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|
| AT 1152-40 | 40 | 16 | -10 - 60 | 2024-11-21 | 6 500 SEK | |
| AT 1152-50 | 50 | 16 | -10 - 60 | 2024-11-21 | 7 700 SEK | |
| AT 1152-65 | 65 | 16 | -10 - 60 | 2024-11-21 | 9 500 SEK | |
| AT 1152-80 | 80 | 16 | -10 - 60 | 2024-11-21 | 13 100 SEK | |
| AT 1152-100 | 100 | 16 | -10 - 60 | 2024-11-21 | 16 100 SEK | |
| AT 1152-125 | 125 | 16 | -10 - 60 | 2024-11-21 | 20 700 SEK | |
| AT 1152-150 | 150 | 16 | -10 - 60 | 2024-11-21 | 30 300 SEK | |
| AT 1152-200 | 200 | 16 | -10 - 60 | 2024-11-21 | 41 700 SEK |
Membranbackventil för i huvudsak:
- tryckluft
- neutrala gaser och vätskor
- variabla flödespumpar och media med hög pulsningsfrekvens
PSE.31 Backventiler i vätskesystem
Membranbackventil AT 1152, DN... i gråjärn, PN 16.
PED 2014/68/EU
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material och pil som visar flödesriktning.

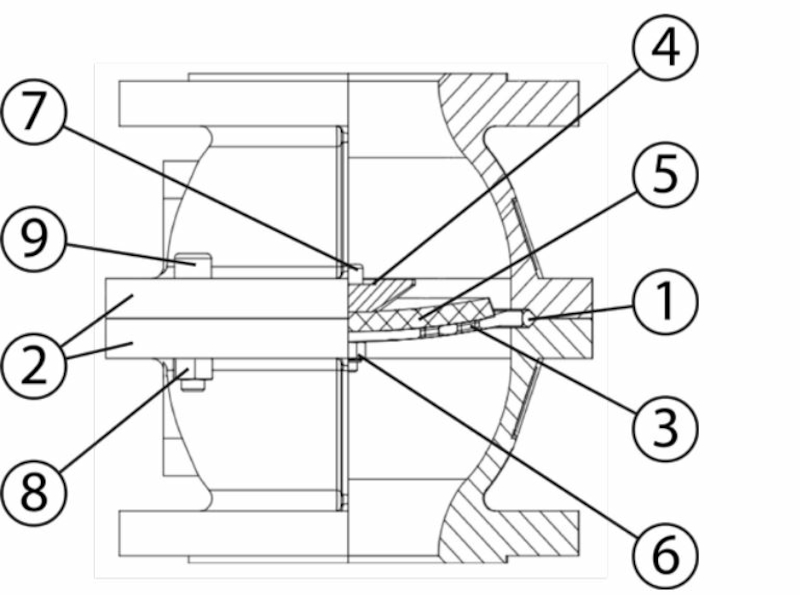

| Pos | Komponent | Material | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Packning | EPDM (etenpropengummi) | ||||||||||||||||||
| 2 | Ventilhus | Gråjärn GJL-250 (GG25) | ||||||||||||||||||
| 3 | Gallersäte DN40-100 | Rostfritt stål | ||||||||||||||||||
| 4 | Koppling | Mässing | ||||||||||||||||||
| 5 | Membran | Rostfritt stål | ||||||||||||||||||
| 6 | Skruv och mutter | Rostfritt stål 304 (1.4301) | ||||||||||||||||||
| 7 | Gallersäte > DN100* | Stål | ||||||||||||||||||
| * Stålet har coating av Rilsan | ||||||||||||||||||||
Dimensionsområde (DN): 40 - 200

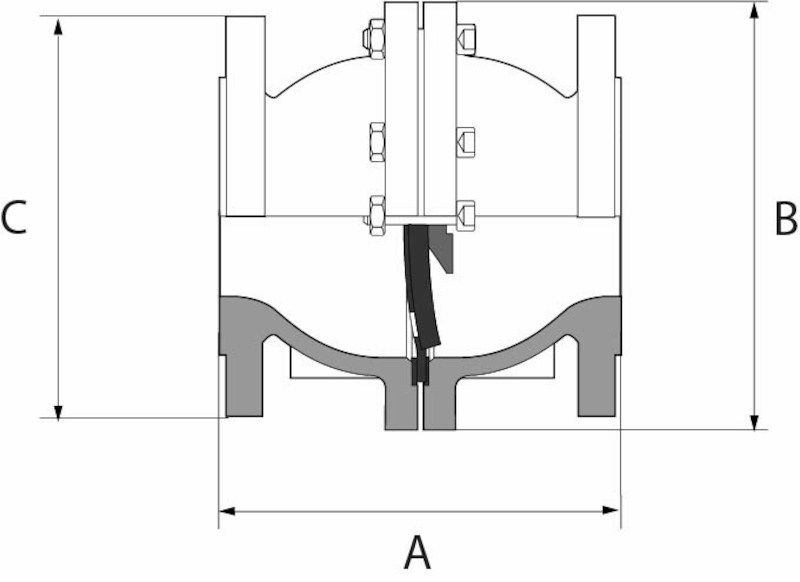

| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 148 | 158 | 176 | 196 | 213 | 228 | 266 | 439 | |||||||||||||||||||||||||||
| B | 140 | 159 | 169 | 212 | 234 | 250 | 324 | 426 | |||||||||||||||||||||||||||
| C | 150 | 164 | 183 | 200 | 220 | 250 | 285 | 340 | |||||||||||||||||||||||||||
| Vikt | 6.9 | 8.9 | 11.9 | 16 | 19.5 | 25.4 | 39.5 | 81.6 | |||||||||||||||||||||||||||
| Mått i mm, vikt i kg. | |||||||||||||||||||||||||||||||||||
Det flexibla membranet (tjock elastomerskiva), vilket är fastmonterat i ventilens centrum, tätar mot gallersätet. Den fria genomströmningsarean är lika stor som anslutande rörledning. Gallersätet är, sett från utloppssidan, konkavt format, varför ventilen är helt tät vid nollflöde oavsett inbyggnadsläge.

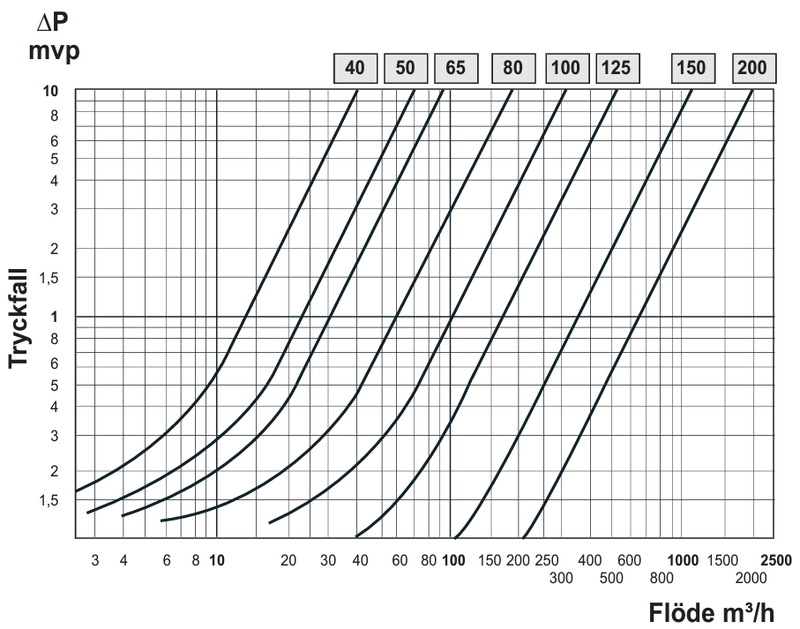

- Lågt tryckfall
- Ljudlös, genererar inte tryckslag
Huvudmaterial: Gråjärn
Huvudmaterialkod: Gråjärn GJL-250 (GG25)
Ingående material: Gråjärn
Ingående materialkod: Gråjärn GJL-250 (GG25)
Temperatur (°C): -10 - 60
Tryckklass (PN): 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010596 - Backventil för inspänning
BK04 kod: 20711 Backventiler
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Kan monteras i valfritt inbyggnadsläge
Membranbackventilen skall monteras med flödet enligt den ingjutna flödespilens riktning. Ventilen kan installeras både horisontellt och vertikalt.
Backventil AT 1150, AT 1152 Produktdatablad (PDF-fil, 821 kB)
