Membranbackventil av gråjärn för tryckluft, neutrala gaser och vätskor, variabla flödespumpar och media med hög pulseringsfrekvens.
| Dimensionsområde (DN) | 15 - 80 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -10 - 60 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|
| AT 1150-15 | 15 | 16 | -10 - 60 | 2024-11-21 | 1 770 SEK | |
| AT 1150-20 | 20 | 16 | -10 - 60 | 2024-11-21 | 1 770 SEK | |
| AT 1150-25 | 25 | 16 | -10 - 60 | 2024-11-21 | 1 960 SEK | |
| AT 1150-32 | 32 | 16 | -10 - 60 | 2024-11-21 | 2 160 SEK | |
| AT 1150-40 | 40 | 16 | -10 - 60 | 2024-11-21 | 2 600 SEK | |
| AT 1150-50 | 50 | 16 | -10 - 60 | 2024-11-21 | 3 510 SEK |
Membranbackventil för i huvudsak:
- tryckluft
- neutrala gaser och vätskor
- variabla flödespumpar och media med hög pulsningsfrekvens
PSE.31 Backventiler i vätskesystem
Membranbackventil AT 1150, G... i gråjärn, PN 16.
PED 2014/68/EU
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material och pil som visar flödesriktning.

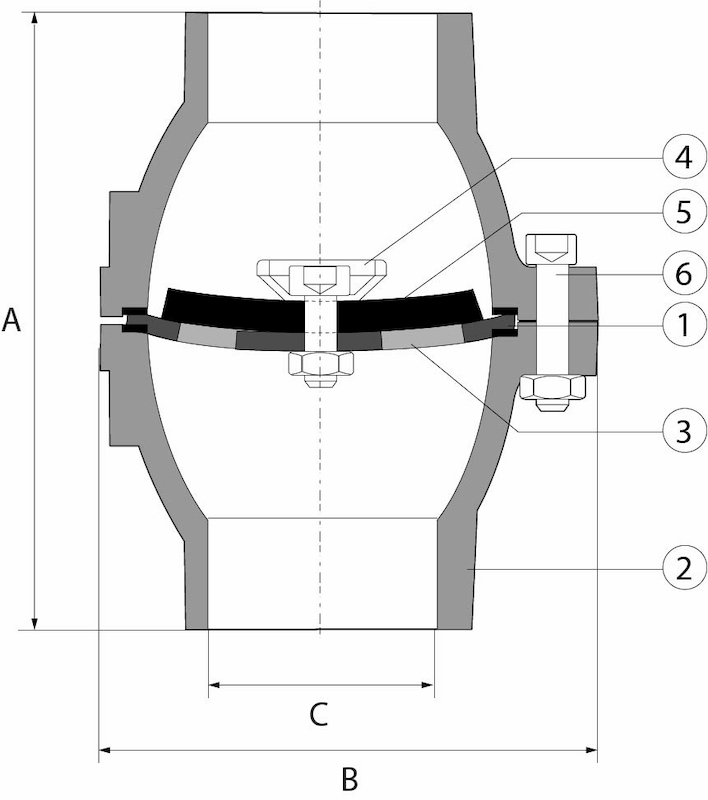

| Pos | Komponent | Material |
|---|---|---|
| 1 | Packning | EPDM (etenpropengummi) |
| 2 | Ventilhus | Gråjärn GJL-250 (GG25) |
| 3 | Gallersäte | Rostfritt stål |
| 4 | Koppling | Rostfritt stål |
| 5 | Membran | EPDM (etenpropengummi) |
| 6 | Skruv och mutter | Rostfritt stål 304 (1.4301) |
Dimensionsområde (DN): 15 - 80
| DN | 15 | 20 | 25 | 32 | 40 | 50 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 86 | 86 | 96 | 100 | 132 | 172 | |||||||||||||||||||||
| B | 88 | 88 | 97.5 | 107.5 | 123.5 | 139.5 | |||||||||||||||||||||
| C | 15 | 20 | 26 | 33 | 40 | 50 | |||||||||||||||||||||
| Vikt | 0.85 | 0.85 | 1.3 | 1.6 | 2.6 | 4 | |||||||||||||||||||||
| Mått i mm, vikt i kg. | |||||||||||||||||||||||||||
Det flexibla membranet (tjock elastomerskiva), vilket är fastmonterat i ventilens centrum, tätar mot gallersätet. Den fria genomströmningsarean är lika stor som anslutande rörledning. Gallersätet är, sett från utloppssidan, konkavt format, varför ventilen är helt tät vid nollflöde oavsett inbyggnadsläge.

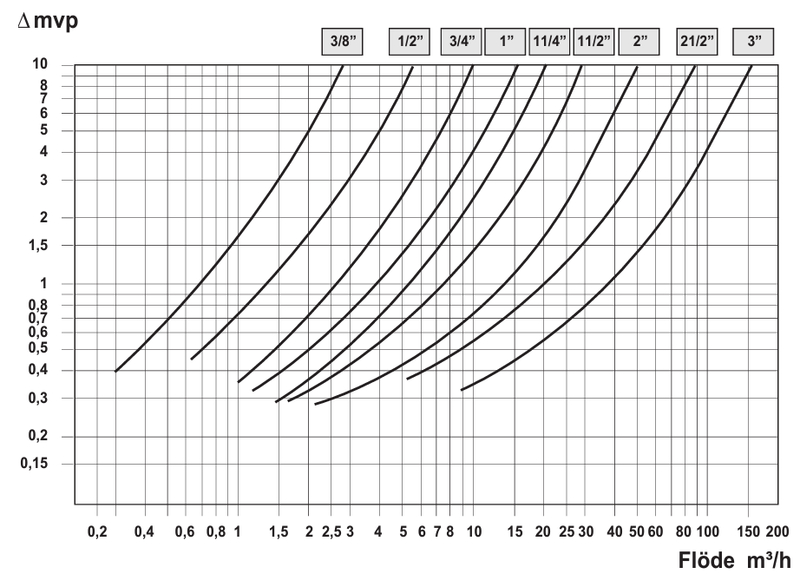

- Lågt tryckfall
- Ljudlös, genererar inte tryckslag
Huvudmaterial: Gråjärn
Huvudmaterialkod: Gråjärn GJL-250 (GG25)
Ingående material: Gråjärn
Ingående materialkod: Gråjärn GJL-250 (GG25)
Temperatur (°C): -10 - 60
Tryckklass (PN): 16
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011469 - Backventil
BK04 kod: 20711 Backventiler
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Kan monteras i valfritt inbyggnadsläge
Membranbackventilen skall monteras med flödet enligt den ingjutna flödespilens riktning. Ventilen kan installeras både horisontellt och vertikalt.
Backventil AT 1150, AT 1152 Produktdatablad (PDF-fil, 821 kB)
