Klaffbackventil AT 2692-

Fjäderbelastad klaffbackventil av rostfritt syrafast stål för varierande applikationer, för inspänning mellan flänsar. Mjuktätande eller metalliskt tätande.

Dimensionsområde (DN)50 - 1200
Tryckklass (PN)6 - 40
Temperatur (°C)-200 - 400
HuvudmaterialRostfritt stål
  • Bedömning B - SundaHus Miljödata Varan har bedömning B i SundaHus Miljödata

Varianter

Artikelnummer Utförande DN PN Temperatur (°C) Avs.datum Bruttopris Antal
AT 2692F50 Med fjäder, Metalltätning 50 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2692F80 Med fjäder, Metalltätning 80 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2692F100 Med fjäder, Metalltätning 100 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2692F125 Med fjäder, Metalltätning 125 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2692F150 Med fjäder, Metalltätning 150 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2692F200 Med fjäder, Metalltätning 200 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2692F250 Med fjäder, Metalltätning 250 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2692F300 Med fjäder, Metalltätning 300 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2692F400 Med fjäder, Metalltätning 400 25 -200 - 400 Förfrågan Förfrågan Offert
AT 2692F500 Med fjäder, Metalltätning 500 25 -200 - 400 Förfrågan Förfrågan Offert
AT 2692FE80 Med fjäder, Mjuktätning EPDM 80 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2692FE100 RSK 4968584 Med fjäder, Mjuktätning EPDM 100 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2692FE125 RSK 4968585 Med fjäder, Mjuktätning EPDM 125 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2692FE150 RSK 4968586 Med fjäder, Mjuktätning EPDM 150 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2692FE200 RSK 4968587 Med fjäder, Mjuktätning EPDM 200 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2692FV50 Med fjäder, Mjuktätning Viton 50 40 -15 - 200 Förfrågan Förfrågan Offert
AT 2692FV100 Med fjäder, Mjuktätning Viton 100 40 -15 - 200 Förfrågan Förfrågan Offert
AT 2692FV125 Med fjäder, Mjuktätning Viton 125 40 -15 - 200 Förfrågan Förfrågan Offert
AT 2692FV150 Med fjäder, Mjuktätning Viton 150 40 -15 - 200 Förfrågan Förfrågan Offert
AT 2692FV200 Med fjäder, Mjuktätning Viton 200 40 -15 - 200 Förfrågan Förfrågan Offert

Produktinformation

Användningsområde

Klaffbackventiler är lämpliga för varierande applikationer och fluider. AT 2662 används till tex högkorrosiva vätskor och gaser.

AMA-text

PSE.31 Backventiler i vätskesystem

Klaffbackventil AT2692, DN..., PN..., fjäderbelastad. Med hus av och klaff av rostfritt syrafast stål samt
tätning av .... För inspänning mellan flänsar.

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Materialintyg 3.1 samt intyg från flera klassningsbolag kan erbjudas.

Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.

Energi/miljödeklaration

SundaHus: B

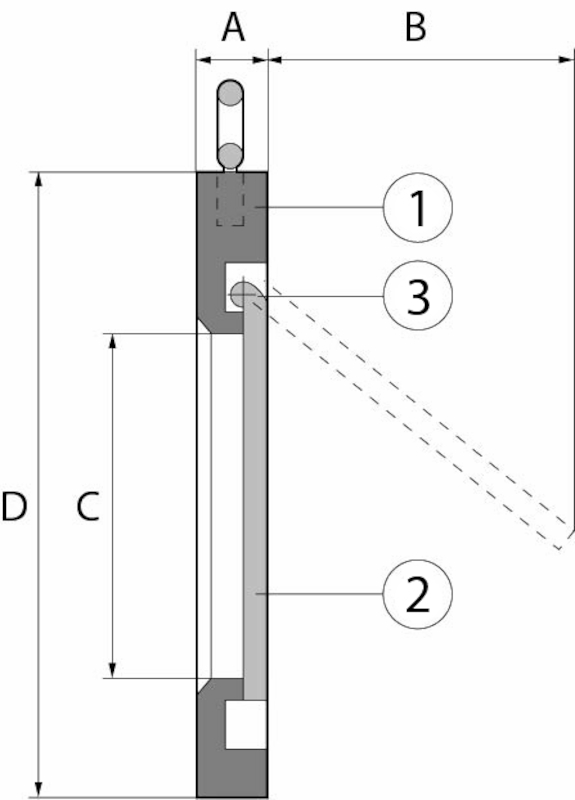

Detaljförteckning

PosKomponentMaterial
1VentilhusSyrafast stål 316L (1.4404)
2Klaff DN50-150Syrafast stål 316 (1.4408)
3FjäderRostfritt stål (1.4310)
4Klaff > DN150Syrafast stål 316L (1.4404)

Mått och vikt

Dimensionsområde (DN): 50 - 1200

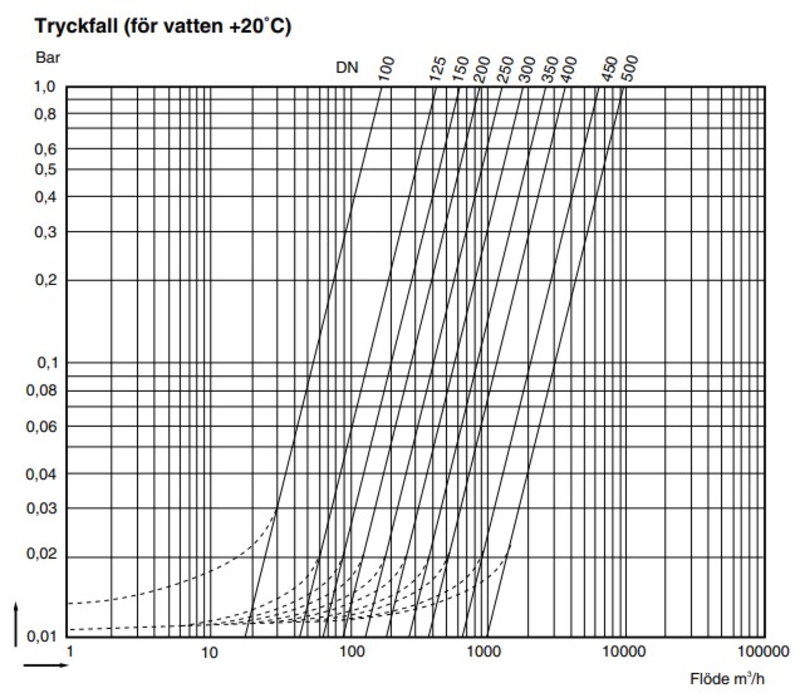

Funktion och konstruktion

Fjäderbelastad klaffbackventil med lågt tryckfall och kort bygglängd. Ventilen stänger innan mediaströmmen vänder.
Backventilen är underhållsfri, har obelastad axel samt låg vikt.

Läckageklass A för backventiler med mjuktätning. Läckageklass G för metalliskt tätande ventiler och för ventiler med tätning av PTFE. Läckageklass anges enligt EN12266-1.

Tekniska data

Huvudmaterial: Rostfritt stål

Ingående material: Rostfritt stål

Temperatur (°C): -200 - 400

Tryckklass (PN): 6 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC010596 - Backventil för inspänning

BK04 kod: 20711 Backventiler

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.

- Ventiltypen kräver mycket noggrann centrering i flänsförbandet.
- Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med flöde uppåt. Vid montering i horisontell rörledning ska ventilen placeras med lodrät axel.
- Pil på ventilhuset visar flödesriktning.
