Fjäderbelastad klaffbackventil av stål (tätningsyta av rostfritt stål) för varierande applikationer, för inspänning mellan flänsar. Metalliskt tätande.
| Dimensionsområde (DN) | 50 - 1200 |
|---|---|
| Tryckklass (PN) | 6 - 40 |
| Temperatur (°C) | -10 - 450 |
| Huvudmaterial | Stål |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 2674F50 | Med fjäder, Metalltätning | 50 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
| AT 2674F65 | Med fjäder, Metalltätning | 65 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
| AT 2674F80 | Med fjäder, Metalltätning | 80 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
| AT 2674F100 | Med fjäder, Metalltätning | 100 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
| AT 2674F125 | Med fjäder, Metalltätning | 125 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
| AT 2674F150 | Med fjäder, Metalltätning | 150 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
| AT 2674F200 | Med fjäder, Metalltätning | 200 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
| AT 2674F250 | Med fjäder, Metalltätning | 250 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
| AT 2674F300 | Med fjäder, Metalltätning | 300 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
| AT 2674F350 | Med fjäder, Metalltätning | 350 | 25 | -10 - 450 | Förfrågan | Förfrågan | Offert |
| AT 2674F400 | Med fjäder, Metalltätning | 400 | 25 | -10 - 450 | Förfrågan | Förfrågan | Offert |
Klaffbackventiler är lämpliga för varierande applikationer och fluider. AT 2674 används till tex hetvatten från 130 °C och ånga.
PSE.31 Backventiler i vätskesystem
Klaffbackventil AT2674, DN..., PN..., fjäderbelastad. Med hus av stål, samt tätningsyta och klaff av rostfritt stål. För inspänning mellan flänsar.
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Materialintyg 3.1 samt intyg från flera klassningsbolag kan erbjudas.
Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.

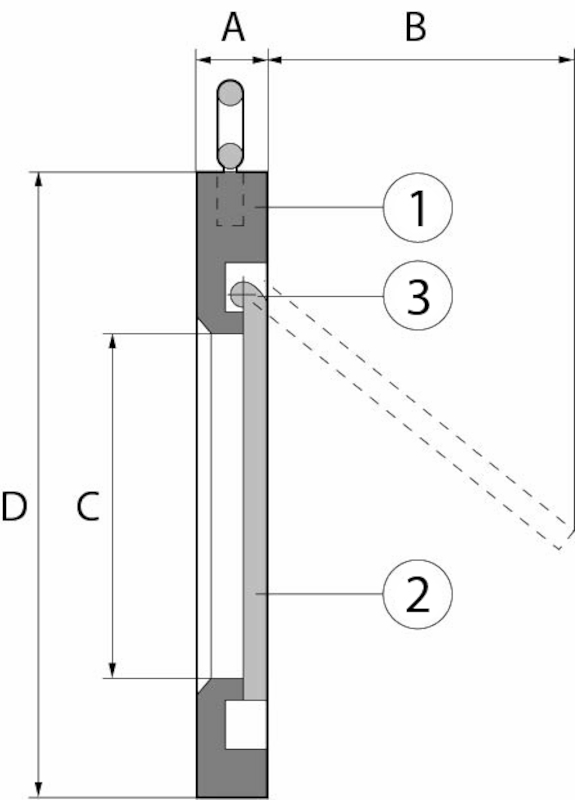

| Pos | Komponent | Material | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus DN50-80* | Stål P250GH (1.0460) | ||||||||||||
| 2 | Klaff DN50-150 | Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308) | ||||||||||||
| 3 | Fjäder | Rostfritt stål (1.4310) | ||||||||||||
| 4 | Ventilhus > DN80* | Stål P265GH (1.0425) | ||||||||||||
| 5 | Klaff > DN150 | Stål P265GH (1.0425) | ||||||||||||
| * Tätningsyta av 1.4370 | ||||||||||||||
Dimensionsområde (DN): 50 - 1200
Fjäderbelastad klaffbackventil med lågt tryckfall och kort bygglängd. Ventilen stänger innan mediaströmmen vänder.
Backventilen är underhållsfri, har obelastad axel samt låg vikt.
Läckageklass A för backventiler med mjuktätning. Läckageklass G för metalliskt tätande ventiler och för ventiler med tätning av PTFE. Läckageklass anges enligt EN12266-1.
Huvudmaterial: Stål
Ingående material: Stål
Temperatur (°C): -10 - 450
Tryckklass (PN): 6 - 40
Anslutning: Flänsad EN1092
ETIM klassning: EC010596 - Backventil för inspänning
BK04 kod: 20711 Backventiler
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.
- Ventiltypen kräver mycket noggrann centrering i flänsförbandet.
- Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med flöde uppåt. Vid montering i horisontell rörledning ska ventilen placeras med lodrät axel.
- Pil på ventilhuset visar flödesriktning.
Backventil AT 2662, AT 2672, AT 2674, AT 2682, AT 2692 Produktdatablad, äldre version (PDF-fil, 667 kB)

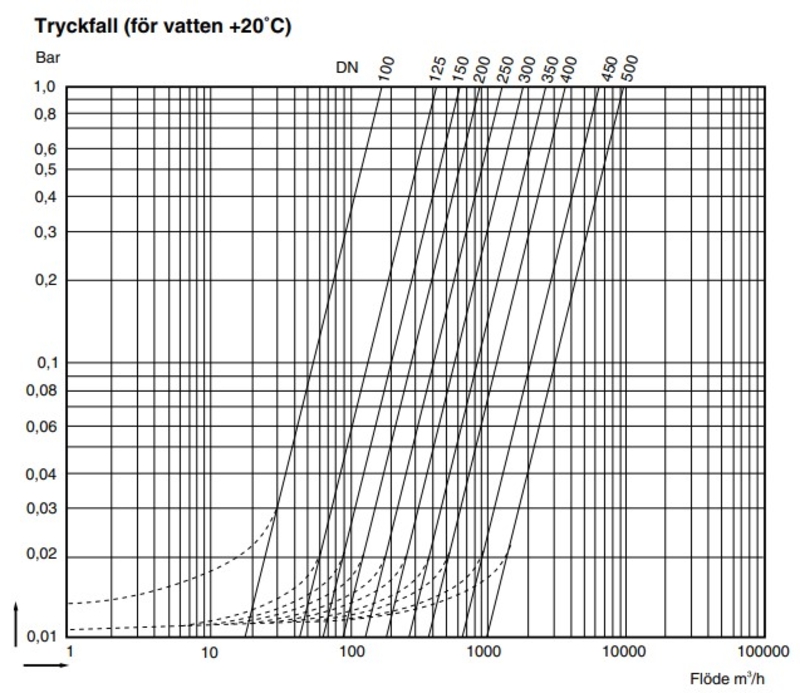

Backventil AT 2662, AT 2672, AT 2674, AT 2682, AT 2692 Tryckfallsdiagram (PDF-fil, 457 kB)
