Klaffbackventil AT 2672-

Fjäderbelastad klaffbackventil av stål för varierande applikationer, för inspänning mellan flänsar. Mjuktätande eller metalliskt tätande.

Dimensionsområde (DN)50 - 1200
Tryckklass (PN)6 - 40
Temperatur (°C)-10 - 450
HuvudmaterialStål
  • IBVD logo
  • Bedömning A - SundaHus Miljödata Varan har bedömning A i SundaHus Miljödata
  • Byggvarubedömning - Accepteras Varan har bedömning Accepteras i Byggvarubedömning

Varianter

Artikelnummer Utförande DN PN Temperatur (°C) Avs.datum Bruttopris Antal
AT 2672FE50 Med fjäder, Mjuktätning EPDM 50 40 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE65 Med fjäder, Mjuktätning EPDM 65 40 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE80 Med fjäder, Mjuktätning EPDM 80 40 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE100 RSK 4968237 Med fjäder, Mjuktätning EPDM 100 40 -10 - 130 2024-11-25 Färre än 10 i lager 4 810 SEK
AT 2672FE125 RSK 4968238 Med fjäder, Mjuktätning EPDM 125 40 -10 - 130 2024-11-25 Färre än 10 i lager 5 800 SEK
AT 2672FE150 RSK 4968239 Med fjäder, Mjuktätning EPDM 150 40 -10 - 130 2024-12-12 Tillfälligt slut 6 900 SEK
AT 2672FE200 RSK 4968240 Med fjäder, Mjuktätning EPDM 200 40 -10 - 130 2024-12-12 Tillfälligt slut 9 200 SEK
AT 2672FE250 RSK 4968241 Med fjäder, Mjuktätning EPDM 250 40 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE300 RSK 4968242 Med fjäder, Mjuktätning EPDM 300 40 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE350 Med fjäder, Mjuktätning EPDM 350 25 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE400 Med fjäder, Mjuktätning EPDM 400 25 -10 - 130 Förfrågan Förfrågan Offert
AT 2672F65 Med fjäder, Metalltätning 65 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672F100 Med fjäder, Metalltätning 100 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672F125 Med fjäder, Metalltätning 125 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672F150 Med fjäder, Metalltätning 150 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672F200 Med fjäder, Metalltätning 200 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672F250 Med fjäder, Metalltätning 250 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672FV200 Med fjäder, Mjuktätning Viton 200 40 -10 - 200 Förfrågan Förfrågan Offert
AT 2672FV250 Med fjäder, Mjuktätning Viton 250 40 -10 - 200 Förfrågan Förfrågan Offert
AT 2672FN150 Med fjäder, Mjuktätning NBR 150 40 -10 - 90 Förfrågan Förfrågan Offert
AT 2672FN200 Med fjäder, Mjuktätning NBR 200 40 -10 - 90 Förfrågan Förfrågan Offert
AT 2672FT100 Med fjäder, PTFE-tätning 100 40 -10 - 200 Förfrågan Förfrågan Offert
AT 2672-100 Utan fjäder, Metalltätning 100 40 -10 - 450 Förfrågan Förfrågan Offert

Produktinformation

Användningsområde

Klaffbackventiler är lämpliga för varierande applikationer och fluider. AT 2672 används till tex värme/hetvatten samt kylsystem med glykol.

Klaffbackventiler rekommenderas ej för flöden med hög pulseringsfrekvens, t.ex. i samband med kolvpump eller kolvkompressor.

AMA-text

PSE.31 Backventiler i vätskesystem

Klaffbackventil AT2672, DN..., PN..., fjäderbelastad. Med hus av stål, klaff av rostfritt stål samt tätning av .... För inspänning mellan flänsar.

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Materialintyg 3.1 samt intyg från flera klassningsbolag kan erbjudas.

Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 84585

SundaHus: A

Detaljförteckning

PosKomponentMaterial
1Ventilhus DN50-80Stål P250GH (1.0460)
2Klaff DN50-150Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308)
3FjäderRostfritt stål (1.4310)
4Ventilhus >DN80Stål P265GH (1.0425)
5Klaff >DN150Stål P265GH (1.0425)

Mått och vikt

Dimensionsområde (DN): 50 - 1200

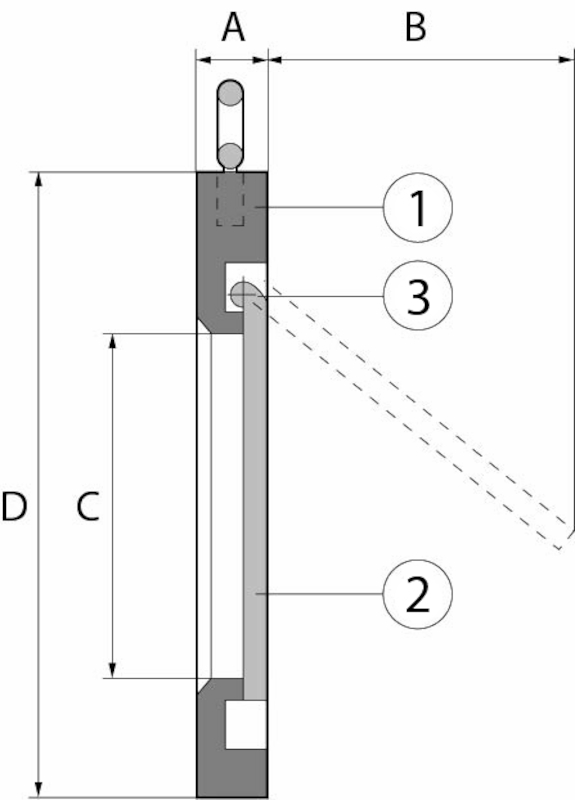

Mått

DNABCDNettovikt (kg)Bruttovikt (kg)
502042261081.31.3
652055381271.61.6
802060421421.91.9
1002080701622.32.3
12521100921933.43.4
150221201142184.54.5
200291551432758.58.5
250342001853291313
300382322143782020
350442712634382626
400513103054893636

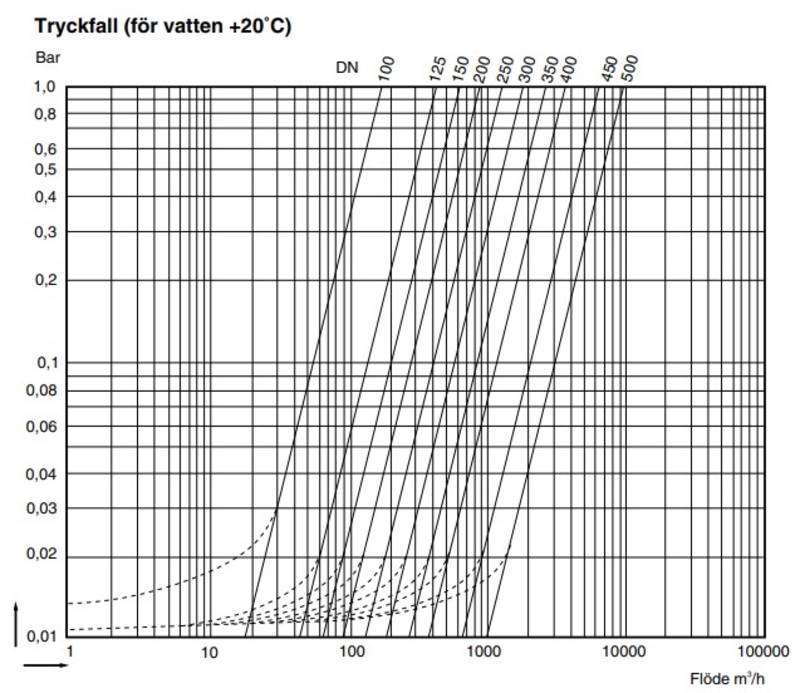

Funktion och konstruktion

Fjäderbelastad klaffbackventil med lågt tryckfall och kort bygglängd. Ventilen stänger innan mediaströmmen vänder.
Backventilen är underhållsfri, har obelastad axel samt låg vikt.

Läckageklass A för backventiler med mjuktätning. Läckageklass G för metalliskt tätande ventiler och för ventiler med tätning av PTFE. Läckageklass anges enligt EN12266-1.

NBR : -25 - +90°C
EPDM : -45 - +130°C
FPM (Viton) : -15 - +200°C
PTFE : -200 - +250°C

Tekniska data

Huvudmaterial: Stål

Ingående material: Stål

Temperatur (°C): -10 - 450

Tryckklass (PN): 6 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC010596 - Backventil för inspänning

BK04 kod: 20711 Backventiler

Teknisk data

ArtikelnummerKVSLäckageklass
2672FE5025Rate A acc. to EN 12266-1:2012
2672FE6558Rate A acc. to EN 12266-1:2012
2672FE8065Rate A acc. to EN 12266-1:2012
2672FE100185Rate A acc. to EN 12266-1:2012
2672FE125410Rate A acc. to EN 12266-1:2012
2672FE150630Rate A acc. to EN 12266-1:2012
2672FE200890Rate A acc. to EN 12266-1:2012
2672FE2501500Rate A acc. to EN 12266-1:2012
2672FE3001850Rate A acc. to EN 12266-1:2012
2672FE3502600Rate A acc. to EN 12266-1:2012
2672FE4003600Rate A acc. to EN 12266-1:2012
2672F6558Rate G acc. to EN 12266-1:2012
2672F100185Rate G acc. to EN 12266-1:2012
2672F125410Rate G acc. to EN 12266-1:2012
2672F150630Rate G acc. to EN 12266-1:2012
2672F200890Rate G acc. to EN 12266-1:2012
2672F2501500Rate G acc. to EN 12266-1:2012
2672FV200890Rate A acc. to EN 12266-1:2012
2672FV2501500Rate A acc. to EN 12266-1:2012
2672FN150630Rate A acc. to EN 12266-1:2012
2672FN200890Rate A acc. to EN 12266-1:2012
2672FT100185Rate G acc. to EN 12266-1:2012
2672-100185Rate G acc. to EN 12266-1:2012

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.

- Ventiltypen kräver mycket noggrann centrering i flänsförbandet.
- Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med flöde uppåt. Vid montering i horisontell rörledning ska ventilen placeras med lodrät axel.
- Pil på ventilhuset visar flödesriktning.
