Kägelbackventil av stål, PN 40, med flänsar. För i huvudsak ånga, kondensat, hetolja, hetvatten, petroleumprodukter. Backventilen är inte lämpad för pulserande flöden.
| Dimensionsområde (DN) | 15 - 250 |
|---|---|
| Tryckklass (PN) | 40 |
| Temperatur (°C) | -10 - 400 |
| Huvudmaterial | Stål |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1140C15 | Metalltätning, Med fjäder | 15 | 40 | -10 - 400 | 2024-12-11 | 2 240 SEK | |
| AT 1140C20 | Metalltätning, Med fjäder | 20 | 40 | -10 - 400 | 2024-12-18 | 2 780 SEK | |
| AT 1140C25 | Metalltätning, Med fjäder | 25 | 40 | -10 - 400 | 2025-01-09 | 3 100 SEK | |
| AT 1140C32 | Metalltätning, Med fjäder | 32 | 40 | -10 - 400 | 2025-01-09 | 4 370 SEK | |
| AT 1140C40 | Metalltätning, Med fjäder | 40 | 40 | -10 - 400 | 2025-01-09 | 4 470 SEK | |
| AT 1140C50 | Metalltätning, Med fjäder | 50 | 40 | -10 - 400 | 2025-01-09 | 5 400 SEK | |
| AT 1140C65 | Metalltätning, Med fjäder | 65 | 40 | -10 - 400 | 2025-01-09 | 7 000 SEK | |
| AT 1140C80 | Metalltätning, Med fjäder | 80 | 40 | -10 - 400 | 2024-12-18 | 8 900 SEK | |
| AT 1140C100 | Metalltätning, Med fjäder | 100 | 40 | -10 - 400 | 2024-12-11 | 11 100 SEK | |
| AT 1140C125 | Metalltätning, Med fjäder | 125 | 40 | -10 - 400 | 2024-12-11 | 18 700 SEK | |
| AT 1140C150 | Metalltätning, Med fjäder | 150 | 40 | -10 - 400 | 2024-12-11 | 23 700 SEK |
Backventil för icke aggressiva vätskor, gas och ånga. Backventilen är inte lämpad för pulserande flöden.
PSE.31 Backventiler i vätskesystem
Kägelbackventil AT 1140C... DN.., PN40, flänsad anslutning. Hus av stål.
AFS 2016:1
Produkten är CE-märkt
Ventilen uppfyller kraven i AFS 2016:1 (direktivet för tryckbärande anordningar) samt 2014/68/EU (Pressure Equipment Directive), enligt kategori III, fluidgrupp 1 och 2.
Provning sker enligt SS-ISO 5208, läckageklass 1 gäller för ventilen.
Materialcertifikat 3.1 kan erbjudas.

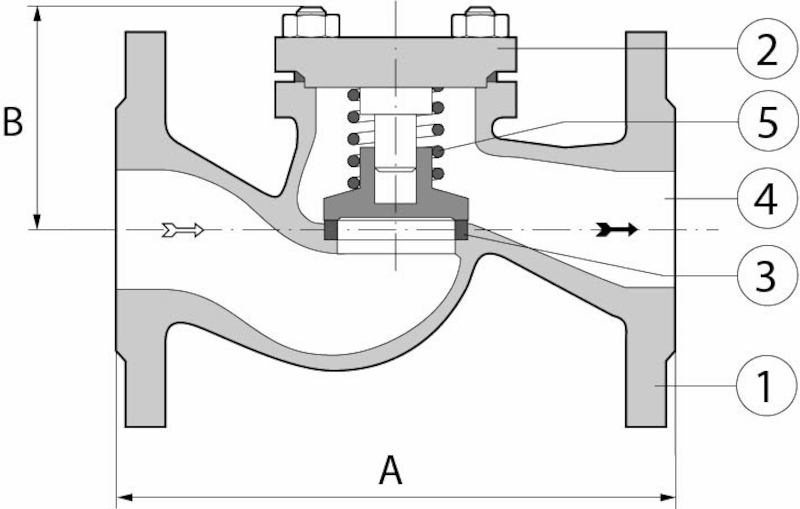

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Stål GP240GH N (1.0619) |
| 2 | Lock | Stål GP240GH N (1.0619) |
| 3 | Säte | Martensitiskt rostfritt stål (1.4021) |
| 4 | Kägla | Martensitiskt rostfritt stål (1.4021) |
| 5 | Fjäder | Rostfritt stål 304 (1.4301) |
| 6 | Skruvar/muttrar | Rostfritt stål |
| 7 | Lockpackning | Grafit |
Dimensionsområde (DN): 15 - 250
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | ||||||||||||||||||||||||
| B | 90 | 75 | 90 | 85 | 95 | 105 | 105 | 135 | 180 | 210 | 220 | ||||||||||||||||||||||||
| Vikt | 3 | 3.7 | 4.6 | 6.1 | 7.8 | 10.6 | 15.9 | 22.5 | 36.6 | 63 | 98 | ||||||||||||||||||||||||
| Mått i mm, vikt i kg. | |||||||||||||||||||||||||||||||||||
Kägelbackventil med strömlinjeformat genomlopp. Käglan är fjäderbelastad.
Huvudmaterial: Stål
Ingående material: Stål
Temperatur (°C): -10 - 400
Tryckklass (PN): 40
Anslutning: Flänsad EN1092
ETIM klassning: EC011469 - Backventil
BK04 kod: 20711 Backventiler
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KVS | 5.6 | 7.7 | 11.8 | 17.6 | 27.5 | 48 | 77.4 | 108 | 169 | 252 | 388 |
| Arbetstryck max (bar) | Arbetstemperatur max (°C) |
|---|---|
| 40 | 120 |
| 35 | 200 |
| 21 | 400 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Anslutningsflänsar enligt EN 1092-1 PN40. Systemet skall renspolas före idrifttagning.
CE-intyg_CE1521 (PDF-fil, 325 kB)
Kägelbackventil AT 1140C Produktdatablad (PDF-fil, 494 kB)
Produktdatablad (PDF-fil, 468 kB)
