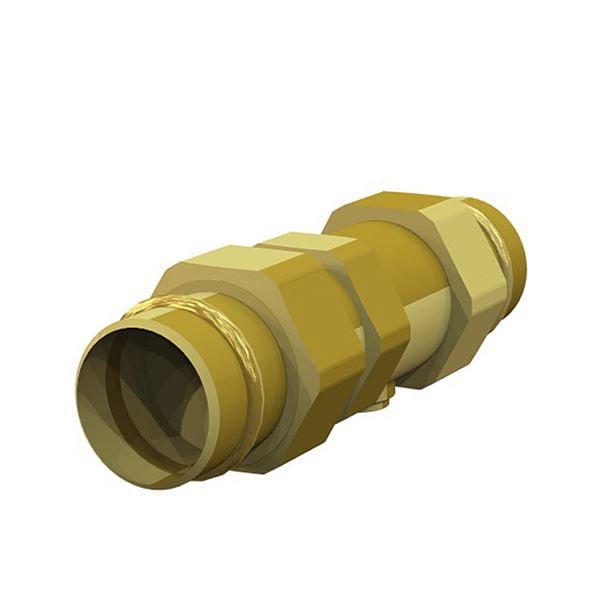

Kontrollerbar backventil med pressändar typ EA för vätskekategori 1-2 enligt SS-EN 1717.
| Dimensionsområde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 10 |
| Temperatur (°C) | 0 - 95 |
| Huvudmaterial | Mässing |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1159-15P | Med fjäder | 15 | 10 | 0 - 95 | 2024-11-22 | 530 SEK | |
| AT 1159-28P | Med fjäder | 25 | 10 | 0 - 95 | 2024-11-22 | 1 060 SEK | |
| AT 1159-35P | Med fjäder | 32 | 10 | 0 - 95 | 2024-11-27 | 1 400 SEK | |
| AT 1159-42P | Med fjäder | 40 | 10 | 0 - 95 | 2024-11-27 | 2 160 SEK | |
| AT 1159-54P | Med fjäder | 50 | 10 | 0 - 95 | 2024-11-27 | 3 000 SEK | |
| AT 1159-22P | Med fjäder | 20 | 10 | 0 - 95 | 2024-11-27 | 710 SEK |
För att skydda dricksvattensystemet internt och externt mot hävertåterströmning och övertrycksåterströmning. Återströmningsskyddet är av typ EA.
PSE.31 Backventiler i vätskesystem
Backventil, kontrollerbar, av avzinkningshärdig mässing
AT 1159-xx inv. gänga
AT 1159-xxK klämringskoppling
AT 1159-xxL lödkoppling.
AT 1159-xxP presskoppling
AT 1159-xxM komplett skyddsmodul inkl. kulventil med inv. gänga
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-09-23
Reachnotering: Bly >0,1%. Ställer inga krav på hantering. SCIP-nr på artiklenivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 1159-15P | a88b6d0d-b87d-4899-9efb-ea63dd6533a7 |
| 1159-28P | a88b6d0d-b87d-4899-9efb-ea63dd6533a7 |
| 1159-35P | a88b6d0d-b87d-4899-9efb-ea63dd6533a7 |
| 1159-42P | a88b6d0d-b87d-4899-9efb-ea63dd6533a7 |
| 1159-54P | a88b6d0d-b87d-4899-9efb-ea63dd6533a7 |
| 1159-22P | a88b6d0d-b87d-4899-9efb-ea63dd6533a7 |
Dimensionsområde (DN): 15 - 50
Ventilen har fjäderbelastad kägla, vilket medför att den kan installeras i valfritt inbyggnadsläge, samt att den stänger innan mediaströmmen vänder.För att backventilen 1159 skall uppfylla kravet enligt SS-EN1717 som skyddsmodul typ EA, måste alltid en avstängningsventil vara monterad strax före backventilen. Detta är nödvändigt för att kontroll skall vara möjlig att genomföra.Backventilen tillhör typ EA och ger skyddstäckning för vätska t.o.m. kategori 2. Ventilen har ett utlopp uppströms, vilket är försett med propp. Utloppet används för att kontrollera backventilens funktion och täthet.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing avzinkningshärdig (DZR)
Ingående material: Mässing, Rostfritt stål, Plaster, Gummi
Ingående materialkod: Rostfritt stål 304 (1.4301), Mässing avzinkningshärdig (DZR), NBR (nitrilgummi)
Temperatur (°C): 0 - 95
Tryckklass (PN): 10
Anslutning: Presskoppling
ETIM klassning: EC011469 - Backventil
BK04 kod: 20711 Backventiler
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
Vid behov av större dim. väljs Kontrollerbar backventil AT 1161. Backventilerna är i utförande med fläns DN 50-200. För att denna backventil skall uppfylla kravet enligt SS-EN1717 som skyddsmodul typ EA, måste alltid en avstängningsventil vara monterad strax före backventilen.
Backventil AT 1159-P Produktdatablad (PDF-fil, 346 kB)
