Flänsad bottenventil som förhindrar återströmning av vatten på sugsidan i pumpledningar. Backventil inklusive utvändig silkorg för tex kylsystem, bevattningsanläggningar och för vattendistribution.
| Dimensionsområde (DN) | 50 - 500 |
|---|---|
| Tryckklass (PN) | 10 - 16 |
| Temperatur (°C) | -10 - 100 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|
| AT 2918-50 | 50 | 10 | -10 - 100 | 2024-11-21 | 9 600 SEK | |
| AT 2918-65 | 65 | 10 | -10 - 100 | 2024-11-21 | 9 600 SEK | |
| AT 2918-80 | 80 | 10 | -10 - 100 | 2024-11-21 | 12 100 SEK | |
| AT 2918-100 | 100 | 10 | -10 - 100 | 2024-11-21 | 17 100 SEK | |
| AT 2918-125 | 125 | 10 | -10 - 100 | 2024-11-21 | 19 700 SEK | |
| AT 2918-150 | 150 | 10 | -10 - 100 | 2024-11-21 | 25 800 SEK | |
| AT 2918-200 | 200 | 10 | -10 - 100 | 2024-11-21 | 55 300 SEK | |
| AT 2918-250 | 250 | 10 | -10 - 100 | 2024-11-21 | 80 300 SEK | |
| AT 2918-300 | 300 | 10 | -10 - 100 | 2024-11-21 | 136 800 SEK | |
| AT 2918-350 | 350 | 10 | -10 - 100 | 2024-11-21 | 111 000 SEK | |
| AT 2918-400 | 400 | 10 | -10 - 100 | 2024-11-21 | 311 000 SEK | |
| AT 2918-500 | 500 | 10 | -10 - 100 | 2024-11-21 | 657 500 SEK |
Förhindrar återströmning av vatten på sugsidan i pumpledningar.
- I kylsystem
- För vattendistribution
- I bevattningsanläggningar
PSE.31 Backventiler i vätskesystem
Bottenventil, fjäderbelastad, AT 2918, DN ...PN 16/10.
PED 2014/68/EU
Produkten är CE-märkt
CE typgodkännande enligt 2014/68/CE
Märkning på produkt: Fabrikat, DN, PN och material.

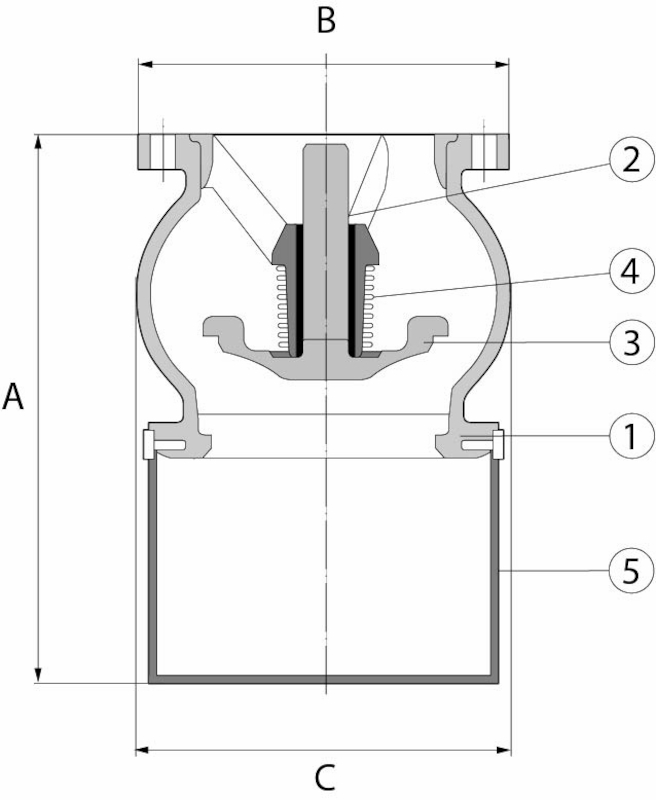

| Pos | Komponent | Material | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus DN50-400* | Gråjärn GJL-250 (GG25) | ||||||||||||||||||||||||
| 2 | Kägelstyrning | Brons | ||||||||||||||||||||||||
| 3 | Kägla DN50-65 | Brons | ||||||||||||||||||||||||
| 4 | Kägelpackning | EPDM (etenpropengummi) | ||||||||||||||||||||||||
| 5 | Fjäder | Rostfritt stål | ||||||||||||||||||||||||
| 6 | Sil** | Stål | ||||||||||||||||||||||||
| 7 | Ventilhus DN500* | Segjärn GJS-400-15 (GGG40) | ||||||||||||||||||||||||
| 8 | Kägla DN80-400* | Gråjärn GJL-250 (GG25) | ||||||||||||||||||||||||
| 9 | Kägla DN500* | Segjärn GJS-400-15 (GGG40) | ||||||||||||||||||||||||
| * med epoxicoating ** galvaniserad |
||||||||||||||||||||||||||
Dimensionsområde (DN): 50 - 500
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 144 | 186 | 219 | 266 | 334 | 374 | 483 | 572 | 656 | 773 | 877 | 1094 | |||||||||||||||||||||||||||||||||||||||
| B | 165 | 185 | 200 | 220 | 254 | 285 | 343 | 406 | 482 | 533 | 597 | 670 | |||||||||||||||||||||||||||||||||||||||
| C | 99 | 127 | 153 | 184 | 220 | 259 | 338 | 420 | 490 | 584 | 678 | 882 | |||||||||||||||||||||||||||||||||||||||
| Vikt | 4.3 | 6.4 | 9.3 | 13.6 | 19 | 28 | 48 | 90 | 133 | 226 | 343 | 560 | |||||||||||||||||||||||||||||||||||||||
| Mått i mm, vikt i kg. | |||||||||||||||||||||||||||||||||||||||||||||||||||
Bottenventil AT 2918 är en fjäderbelastad kägelbackventil kombinerad med en sil. Ventilen kan användas på distributionsanläggningar för vatten. Silkorgen har en maskvidd på 8,0 mm, med ett hålavstånd av 12 mm.
Huvudmaterial: Gråjärn
Huvudmaterialkod: Gråjärn GJL-250 (GG25)
Ingående material: Brons, Gråjärn, Gummi
Ingående materialkod: Gråjärn GJL-250 (GG25), EPDM (etenpropengummi)
Temperatur (°C): -10 - 100
Tryckklass (PN): 10 - 16
Anslutning: Flänsad EN1092
ETIM klassning: EC011457 - Bottenventil (för pumpsystem etc.)
BK04 kod: 20711 Backventiler
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal
Bottenventilen skall monteras, enligt den ingjutna flödespilens riktning och kan monteras i valfri position, horisontellt eller vertikalt. Flänsanslutning enligt EN 1092-2, PN 10.
Bottenventil AT 2918 Produktdatablad, äldre version (PDF-fil, 737 kB)
