Armatec fjärrvärmecentral AT 8477-60-80 för tappvarmvattenberedning och uppvärmning av flerfamiljshus och kommersiella fastigheter. Växlarenhet med 2-stegskoppling, indirekt kopplad och levereras med lödda värmeväxlare, styr-regler utrustning, pumpar och armaturer på primär- och sekundärsidan. All utrustning monterad (ute givare bipackas) inkl. intern el koppling.
| Tryckklass (PN) | 0 - 16 |
|---|---|
| Temperatur (°C) | 0 - 120 |
| Huvudmaterial | Sammansatt enhet |
| Artikelnummer | Antal | ||
|---|---|---|---|
| AT 8477-60-80 | Förfrågan | Förfrågan | Offert |
Fjärrvärmecentral för tappvarmvattenberedning och uppvärmning av flerfamiljshus och kommersiella fastigheter. AT 8477KT är anpassad för anslutning till fjärrvärmesystem och kan fås med växlare för tappvarmvatten och radiatorer
PJB.0 *Sammansatta värmeväxlarenheter
Standardiserad prefabricerad värmeväxlarenhet AT 8477 med parallellkoppling, indirekt kopplad med lödda värmeväxlare. AT 8477 levereras med styr- och reglerutrustning, pumpar och armaturer på primär- och sekundärsidan enl kundkrav.
PED 2014/68/EU
Produkten är CE-märkt
CE märkt endast när enheten levereras komplett med styr- och reglerutrustning enligt PED:
Märkning på produkt: Uppgifter om artikelnummer, tillverkningsnummer, typgranskningsnummer, drifttryck, drifttemperatur, och effekter anges på värmeväxlarenhetens märkskylt.

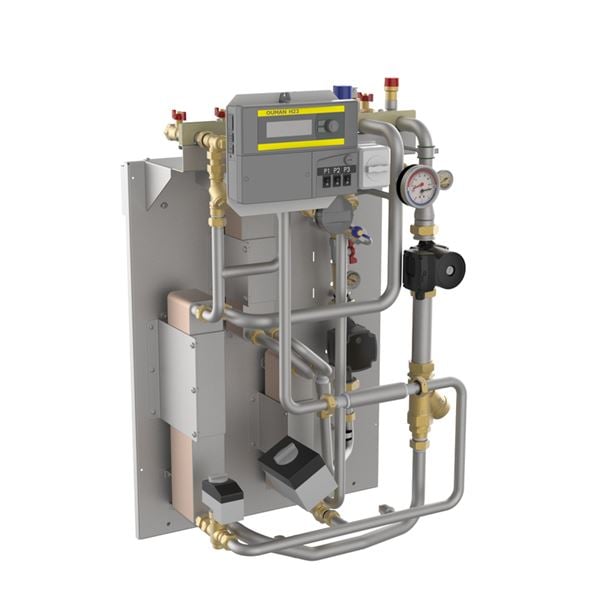

AT 8477 är en vägghängd fjärrvärmecentral, där en värmeväxlare betjänar radiatorkretsen och den andra varmvattnet. Det varma fjärrvärmevattnet avkyls via värmeväxling med inkommande tappkallvatten och radiatorvatten. För att uppnå önskad temperatur i båda kretsarna regleras fjärrvärmevattnets flöde via styrventiler, som styrs av reglercentralen baserat på signaler från temperaturgivare. Tappvarmvattenkretsen är utrustad med en VVC-ledning och VVC-pump. Radiatorkretsen är utrustad med en cirkulationspump. AT 8477 monteras på vägg med god bärförmåga.
Effektområde (kW): 10 - 80
Huvudmaterial: Sammansatt enhet
Temperatur (°C): 0 - 120
Tryckklass (PN): 0 - 16
ETIM klassning: EC012346 - Fjärrvärmecentral
BK04 kod: 20004 Fastighetspannor och växlare
Möjlig montageposition: Horisontell
Efter transport och hantering vid installation är det mycket viktigt att enhetens samtliga kopplingar efterdrags och kontrolleras. Detta görs innan enheten tas i bruk, så att inget läckage uppstår.
Igångkörning av reglerutrustning ingår ej. Viktigt att injustering sker i varje enskilt fall baserat på;
- husets behov av värme och varmvatten
- husets sekundära förhållanden
- de aktuella primärförhållandena (fjärrvärmesidan).
Bruksanvisning (PDF-fil, 287 kB)
