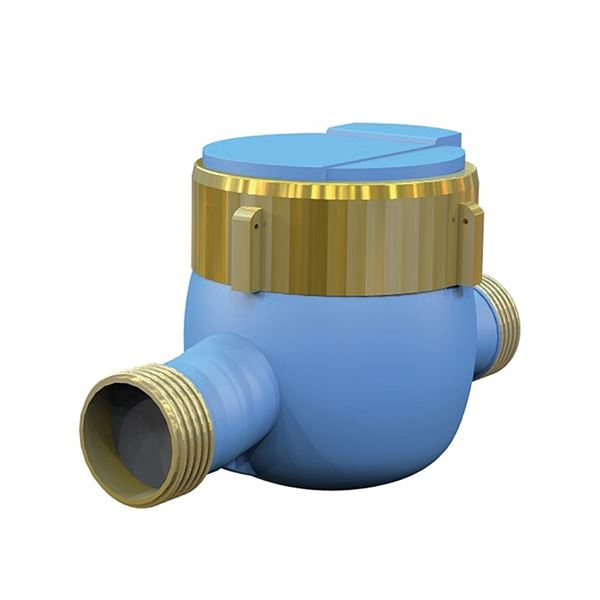

Våtlöpande, flerstrålig vinghjulsmätare för mätning av kallvatten med noggrannhet R80. Gängad anslutning, endast horisontellt montage. Förberedd för puls/datagivare M-Bus / radio typ AT 7275HRI.
| Artikelnummer | Antal | |||
|---|---|---|---|---|
| AT 7050B20-4 | ||||
| AT 7050B20-4-220 | ||||
| AT 7050B25-10 | ||||
| AT 7050B40-16 |
Kommunikationsmodul till AT 7420A, AT 7430, AT 7050B och AT 7053. IP 68 (hermetiskt tillsluten).
Välj
Vattenmätarkonsol i rostfritt utförande med blyfria mässingsventiler.
VäljMätning av tappkallvatten med registrering av förbrukad mängd. Vattenmätaren är en våtlöpande vinghjulsmätare med noggrannhetsklass R80 (motsvarande tidigare klass B). Förberedd för fjärravläsning via separat HRI-givare med puls-, radio- eller datautgång (M-Bus eller Mini-Bus).
UG Mätare
UGE.35 Mätare för flöde, rörmonterade med digital visning, ackumulerat värde.
Våtlöpande kallvattenmätare för horisontellt montage AT 7050B...., Q3.... m³/h, DN ...., PN 16, förberedd för anslutning av puls-, radio- och M-busgivare typ HRI.
Våtlöpande kallvattenmätare i stigrörsutförande AT 7053B...., Q3.... m³/h, DN ...., PN 16, förberedd för anslutning av puls-, radio- och M-busgivare typ HRI.
2014/32/EU (MID)
Produkten är CE-märkt
Märkning på produkt: Kallvattenmätaren har grått plastlock. Mätartavlan är märkt SENSUS, 420, Q3-värde för respektive mätarstorlek, R-tal, tillverkningsår, CE och serienummer.
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Mässing |
| 2 | Överdel | Mässing |
| 3 | Mätinsats | Plaster |
| 4 | Axlar | Martensitiskt rostfritt stål (1.4021) |
| 5 | Lagersten | Övrigt |
Dimensionsområde (DN): 20 - 40
Vattenmätaren är en våtlöpande, flerstrålig vinghjulsmätare som standard med noggrannhetsklass R80. Våtlöpande typ innebär att hela mätaren är vattenfylld. Insatsen är sammanbyggd av fyra enheter: räkneverk, bägare, vinghjul och mantelsil. Av miljöskäl levereras mätaren som standard olackerad.
Mätaren har 5-siffrigt rullsifferverk och en 6-tandad indikatortrissa och är försedd med indikatorvisare för anslutning av fjärravläsningsmodul typ HRI, med puls-, radio eller datautgång (M-Bus eller Mini-Bus). Se separat produktblad AT 7275HRI.
HRI är ett induktivt AMR-system (Automatic Reading System) för fjärravläsning och överföring av mätvärden från vattenmätare till mätinsamlingssystem. Via en metallförsedd indikatorvisare avläses HRI-givarens rotationsfrekvens induktivt. Fjärravläsning av typ HRI påverkas inte av någon extern magnet och har därför hög manipulationssäkerhet.
HRI-givare kan monteras direkt eller i efterhand, på mätarens glas i förberedda fästpunkter med hjälp av medföljande skruvar. Med givaren följer dessutom ett specialanpassat skyddslock som monteras i samband med montage av givaren.
Huvudmaterial: Mässing, Rostfritt stål, Plaster
Ingående material: Mässing, Rostfritt stål, Plaster
Temperatur (°C): 1 - 50
Tryckklass (PN): 16
ETIM klassning: EC004485 - Vattenmätare
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
AT 7050B får endast monteras i horisontell ledning med siffertavlan uppåt. AT 7053B får endast monteras i vertikal ledning med stigande strömning.
För att säkerställa vattenmätarens långsiktiga drift, skall installationen alltid utföras med vattenmätarkonsol (se under tillbehör). Avstängningsventiler skall alltid monteras på konsolens in- och utlopp.
Återströmningsskyddet efter vattenmätaren skall vara en skyddsmodul typ EA (kontrollerbar backventil) AT 1159 med avstängningsventil monterad på inloppssidan. Alternativt monteras patronbackventil AT 7059 i mätarens utlopp.
Innan vattenmätaren monteras, är det viktigt att renspola rörledningen. Montera mätaren med dess flödespil i rätt flödesriktning.
För installation av fjärravläsningsmodul, se produktblad 7275HRI
