Flänsad kallvattenmätare av typ Woltmann med mätnoggrannhet R100. Stort flödesområde och lågt tryckfall. Förberedd för puls-/datagivare (M-Bus)/wMBus Kan monteras både horisontellt och vertikalt.
| Dimensionsområde (DN) | 50 - 150 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 1 - 50 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | DN | Q3 (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|
| AT 7110B50-200 | 50 | 40 | 200 | 2024-11-25 | 12 700 SEK | |
| AT 7110B65-200 | 65 | 63 | 200 | 2024-11-25 | 14 400 SEK | |
| AT 7110B80-225 | 80 | 100 | 225 | 2024-11-25 | 15 300 SEK | |
| AT 7110B100-250 | 100 | 160 | 250 | 2024-11-25 | 17 600 SEK | |
| AT 7110B125-250 | 125 | 160 | 250 | 2025-01-21 | 17 600 SEK | |
| AT 7110B150-300 | 150 | 400 | 300 | 2024-11-25 | 30 400 SEK |
Kommunikationsmodul till AT 7420B, AT 7430B, AT 7051 och AT 7110B. IP 68 (hermetiskt tillsluten).
VäljMätning av tappkallvatten med registrering av förbrukad mängd. Lämplig för distributions- och pumpanläggningar med krav på hög och tillförlitlig mätnoggrannhet samt när låg tryckförlust är önskvärd. Mätaren är förberedd för fjärravläsningsgivare av typ M-Bus, wM-Bus och puls.
UG Mätare
Turbinhjulsmätare AT 7110B... för mätning av kallvatten.... typ Woltmann. Q3 .... m³/h, DN ...., PN16. Förberedd för montage av fjärravläsningsmodul typ AT 7275CY-... för puls-, M-Bus och wM-Busgivare typ Cyble.
2014/32/EU (MID)
Produkten är CE-märkt
Märkning på produkt: Kallvattenmätaren är blå med grått plastlock. Mätartavlan är märkt Itron, Q3, R-tal, tillverkningsår, CE och serienummer.
Byggvarubedömning: Accepteras
BVB ID: 52703
SundaHus: C+
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Gråjärn |
| 2 | Mätkammare | |
| 3 | Bärtapp |
Dimensionsområde (DN): 50 - 150

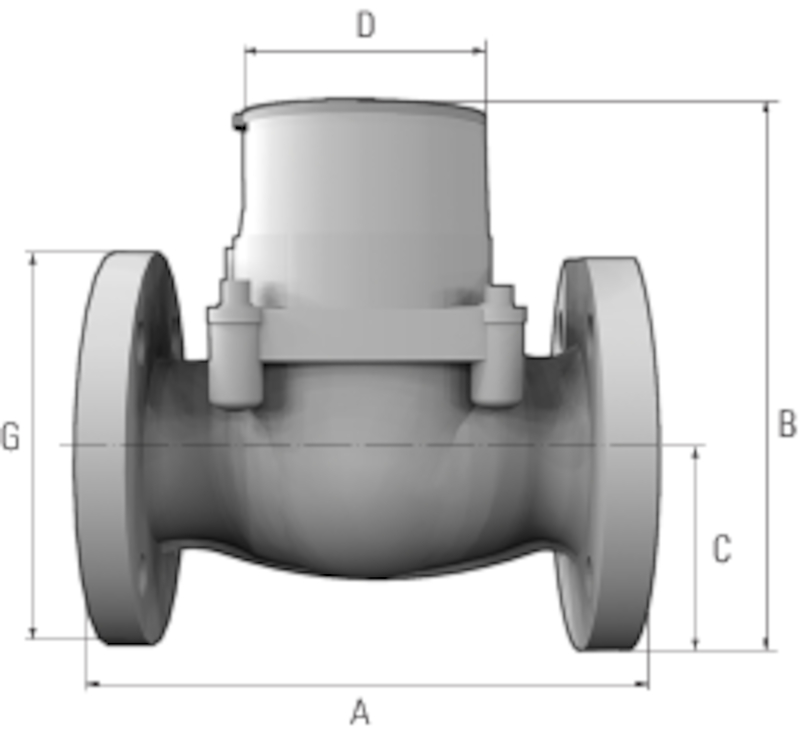

| DN | A | B | C | D |
|---|---|---|---|---|
| 50 | 200 | 224 | 82.5 | 80 |
| 65 | 200 | 234 | 92.5 | 80 |
| 80 | 225 | 242 | 100 | 80 |
| 100 | 250 | 279 | 110 | 80 |
| 125 | 250 | 279 | 110 | 80 |
| 150 | 300 | 339 | 142.5 | 80 |
Vattenmätaren är av typ Woltmann med en turbinenhet roterar i vattenströmmen, vilket medför låg friktion. Dess rörelse överförs med magnetkoppling till räkneverket.
Räkneverket är åttasiffrigt, hermetiskt tillslutet och dessutom vridbart i 360°, för att visartavlan skall kunna vridas i lämpligt läge.
Mätaren är försedd med indikatorvisare för anslutning av fjärravläsningsmodul M-Bus, wM-Bus eller puls. Se separat produktblad AT 7275CY.
Huvudmaterial: Gråjärn
Ingående material: Gråjärn
Materialnotering: Epoxylackad
Temperatur (°C): 1 - 50
Tryckklass (PN): 16
Anslutning: Flänsad EN1092
ETIM klassning: EC004485 - Vattenmätare
MagiCAD länk: https://redir.magicad.cloud/product/6f0a058c-4c6c-4249-a616-5947f3e74a3f
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell, Vertikal
Möjlig montageposition notering: Mätaren kan monteras i horisontell eller vertikal ledning med mätartavlan uppåt eller åt sidan.
Mätaren kan monteras i horisontell eller vertikal ledning med mätartavlan uppåt eller åt sidan. Framför mätaren rekommenderas raksträcka på minst 3 x DN. Efter mätaren behövs ingen raksträcka, dock bör det ej placeras något stryporgan i mätarens omedelbara närhet. Systemet skall vara renspolat innan mätaren monteras. Vid idrifttagning bör tryckstötar i ledningsnätet undvikas. Det rekommenderas att installera ett filter uppströms mätaren för att skydda hydromekaniken mot partiklar.
Dimensionering

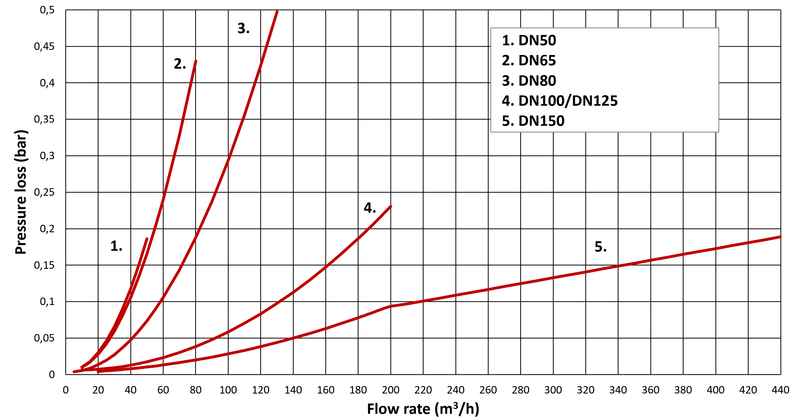

Minsta mätare som klarar angivet kontinuerligt flöde Q3väljes. Kontrollera dock att tryckfallet ej blir för stort. Med kortvarig överbelastning avses kortare tid än 1 timme per dag, eller längst 200 timmar per år.
7110B_PDS_1.pdf (PDF-fil, 780 kB)
