I moderna värme- och kylsystem krävs allt fler komponenter. Särskilt om det behövs komponenter som mikrobubbelavskiljare, systemavskiljare, efterbehandlingsarmaturer eller vattenbehandlingssystem. De måste planeras individuellt med stor ansträngning och måste testas för kompatibilitet.
| Artikelnummer | Antal | |||
|---|---|---|---|---|
| AT 8081-S2-GREENBOX |
Den nya reflex Greenbox är det enkla och effektiva svaret på den ökade komplexiteten i värme- och kylsystem. Ett nytt komplett system för vattenbehandling och hydraulik som innehåller harmoniserade och förtestade komponenter - installerade i en platsbesparande låda - för enkel installation och driftsättning via app.
Användningsområden för enheten är anläggningssystem för stationära värmeoch kylkretsar. Drift får bara ske i korrosionstekniskt slutna system med vatten
med följande egenskaper:
• Ej korrosivt.
• Ej kemiskt aggressivt.
• Ej giftigt.
Minimera tillförseln av atmosfäriskt syre i hela enheten samt i efterfyllningen av vatten.
Märkning på produkt: Produktnamn, tillverkare

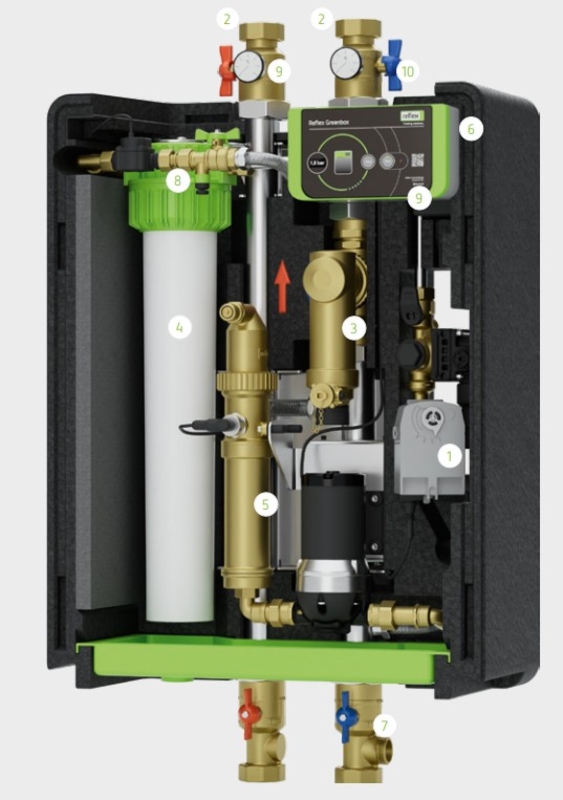

| Pos | Komponent | Material |
|---|---|---|
| 1 | Automatisk vattenpåfyllning | |
| 2 | Pumpgruppsanslutningar | |
| 3 | Luft, smuts och magnetitavskiljning | |
| 4 | Vattenbehandling (mjukgörning/avsaltning) | |
| 5 | Sprayrör för vakuumavgasning | |
| 6 | Kontroller med felsöknings stöd och historik | |
| 7 | Anslutning för underhåll av statisk tryckhållning | |
| 8 | Vatten och konduktivitets sensor | |
| 9 | Temperatur och trykmätning | |
| 10 | Kulventiler för avstängning |
Dimensionsområde (DN): 0 -
Dimensionsområde (liter): 0 - 3500
Reflex Greenbox fungerar enligt plug'n'play-principen - och är därför ganska lätt att installera.
Installationen är enkel och tidsbesparande, oavsett om den är golvstående eller väggmonterad
De perfekt harmoniserade och förtestade komponenterna ger absolut tillförlitlighet och hög driftsäkerhet.
Den kompakta och utrymmesbesparande designen gör den perfekt för moderna installationsrum
Tack vare den bekväma och intelligenta appen är driftsättning, underhåll och felsökning extremt enkelt
Och tack vare den modulära designen är det också enkelt att byta ut komponenter vid behov
Enkelt = kompatibelt!
Oavsett om det gäller nybyggen eller renoveringar passar reflex Greenbox in i alla värme- och kylsystem för små till medelstora installationer och kan kombineras med alla värmegeneratorer.
Otillåtna driftsförhållanden
Apparaten är inte lämplig i följande fall:
• För användning utomhus.
• För användning med mineraloljor.
• För användning med brandfarliga medier.
• För användning med destillerat vatten.
• För användning med glykolhaltigt vatten.
• För användning med klorhaltigt vatten.
Huvudmaterial: Plaster
Ingående material: Mässing, Rostfritt stål, Plaster, Gummi
Temperatur (°C): 15 - 90
Tryckklass (PN): 0 - 4.5
Möjlig montageposition: Vertikal
Smart styrenhet för snabb installation och underhåll
- Möjlighet till enkel app-baserad drift av Reflex Greenbox
- Integrerad driftsättningsassistent som automatiskt upptäcker fel
- Tillförlitlig funktionalitet tack vare harmoniserade komponenter
- Stängd låda sparar utrymme och ger ett rent intryck i installationsrum
Den första driftsättningen och den årliga servicen ska genomföras av fackpersonal.
Reflex Greenbox ska underhållas varje år
Originaldriftsinstruktioner (PDF-fil, 7,7 MB)
