Tryckmätarsats, mässingsarmatur, vattensäcksrör i stål, PN 100. Tryckmätare med husdiam. 160 mm.
| Dimensionsområde (DN) | 10 |
|---|---|
| Tryckklass (PN) | 100 |
| Temperatur (°C) | -20 - 280 |
| Huvudmaterial | Stål |
| Artikelnummer | Utförande | Temperatur (°C) | Mätområde | Information om display | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1801-10-4 | Visuell visning | -20 - 185 | 0 - 4 | Analog visning. | 2025-04-22 | 4 470 SEK | |
| AT 1801-10-6 | Visuell visning | -20 - 185 | 0 - 6 | Analog visning. | 2025-04-04 | 4 470 SEK | |
| AT 1801-10-10 | Visuell visning | -20 - 185 | 0 - 10 | Analog visning. | 2025-04-04 | 4 470 SEK | |
| AT 1801-10-16 | Visuell visning | -20 - 185 | 0 - 16 | Analog visning. | 2025-04-04 | 4 470 SEK | |
| AT 1801-10-25 | Visuell visning | -20 - 185 | 0 - 25 | Analog visning. | 2025-04-29 | 4 470 SEK |
För tryckmätning av i huvudsak varmt/kallt vatten, värme-/kylvatten, ånga samt neutrala vätskor och gaser.
UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde
UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde. Tryckmätarsats AT180...., DN 10 (husdiameter .... mm) Graderad 0-.... bar
AFS 2023:5, 8 paragraf, AFS 2016:1, 8 paragraf
Reach datum: 2024-11-04
| Pos | Komponent | Material |
|---|---|---|
| 1 | Tryckmätare | Mässing |
| 2 | Packning | Koppar |
| 3 | Anslutningsstycke | Mässing |
| 4 | Kontrolltryckmätarventil | Mässing |
| 5 | Vattensäcksrör | Stål P235GH (1.0345) |
| 6 | Tryckmätarventil | Mässing |
| 7 | Svetsstuds | Stål P250GH (1.0460) |

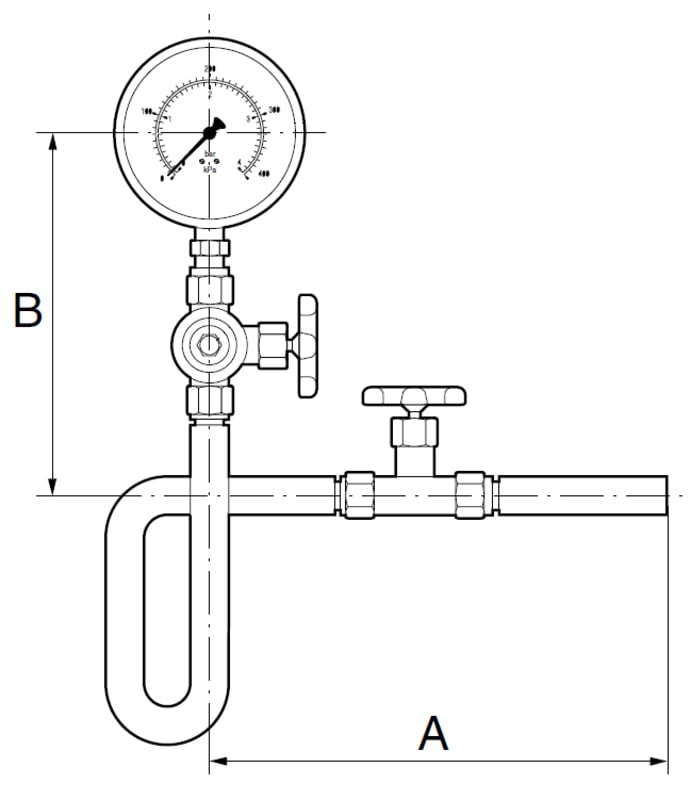

Dimensionsområde (DN): 10
| DN | 10 |
|---|---|
| A | 270 |
| B | 235 |
| Nettovikt (kg) | 1.5 |
Vid tryckmätning på ånga eller heta vätskor måste tryckmätaren skyddas mot hög temperatur. Temperaturen vid tryckmätaren får inte överstiga 50 °C. För detta används lämpligen vattensäcksrör.
Tryckmätare på ångpannor eller andra tryckkärl, för vilka officiella föreskrifter gäller, ska förses med kontrolltryckmätarventil för anslutning av kontrolltryckmätare.
För att kunna åtgärda kontrolltryckmätarventilen under drift, bör enheten kompletteras med en tryckmätarventil.
OBS! Vid överhettad ånga erfordras ofta en längre rörslinga än ett vattensäcksrör för att tryckmätaren ej skall övertempereras.
Tryckmätarsatsen levereras förpackad och med monteringsanvisning.
Skalområdet bör väljas enligt de förekommande standardområden som finns. Vid konstant belastning bör ej 2/3 av skalområdet överstigas, och vid växlande belastning 1/2 skalområdet.
Max Arbetstryck:
100 bar(e) vid 100°C
85,5 bar(e) vid 185°C
Huvudmaterial: Stål
Ingående material: Mässing, Stål
Temperatur (°C): -20 - 280
Tryckklass (PN): 100
Anslutning: ISO 1127, svetsända
ETIM klassning: EC011167 - Differenstryckmätare
BK04 kod: 20715 Temperatur och tryckmätare
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
Tryckmätarsatsen ska monteras så att god avläsning av tryckmätaren erhålles. Det är också viktigt, särskilt på lägre tryckområden, att satsen monteras så att tryckmätaren sitter vertikalt med tappen nedåt.
Svetsstutsen insvetsas horisontellt eller helst med lutning cirka 5 grader nedåt, vilket ger ordentlig avluftning samt vattenfyllt rör och ventil, med lägre temperatur som följd.
1801-_PDS_4.pdf (PDF-fil, 564 kB)
