Tryckmätare AT 4253-

Tryckmätare R3/8 x 100 mm. Klass 2,5

Dimensionsområde (DN)	10
Temperatur (°C)	-20 - 60
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	Temperatur (°C)	Mätområde	Information om display	Avs.datum	Bruttopris	Antal
AT 4253-10-0,04	Visuell visning	-20 - 60	0 - 0,04	Visuell indikering	2024-12-09 Beställningsvara	3 760 SEK	Antal
AT 4253-10-0,6	Visuell visning	-20 - 60	0 - 0,6	Visuell indikering	2024-12-09 Beställningsvara	520 SEK	Antal
AT 4253-10-0,06	Visuell visning	-20 - 60	0 - 0,06	Visuell indikering	2024-12-09 Beställningsvara	3 760 SEK	Antal
AT 4253-10-2,5 RSK 5113113	Visuell visning	-20 - 60	0 - 2,5	Visuell indikering	2024-11-25 I lager	520 SEK	Antal
AT 4253-10-4 RSK 5113121	Visuell visning	-20 - 60	0 - 4	Visuell indikering	2024-11-25 Färre än 10 i lager	520 SEK	Antal
AT 4253-10-6 RSK 5113139	Visuell visning	-20 - 60	0 - 6	Visuell indikering	2024-11-25 I lager	520 SEK	Antal
AT 4253-10-10 RSK 5113147	Visuell visning	-20 - 60	0 - 10	Visuell indikering	2024-11-25 I lager	520 SEK	Antal
AT 4253-10-16 RSK 5113375	Visuell visning	-20 - 60	0 - 16	Visuell indikering	2024-11-25 I lager	520 SEK	Antal
AT 4253-10-25 RSK 5113162	Visuell visning	-20 - 60	0 - 25	Visuell indikering	2024-11-25 Färre än 10 i lager	520 SEK	Antal
AT 4253-10-40 RSK 5113170	Visuell visning	-20 - 60	0 - 40	Visuell indikering	2024-12-09 Beställningsvara	520 SEK	Antal
AT 4253-15-10		-20 - 60	0 - 10	Visuell indikering	2024-12-09 Beställningsvara	600 SEK	Antal

Produktinformation

Användningsområde

För tryckmätning av flytande eller gasformiga icke aggressiva fluider, i huvudsak vatten, luft och ånga.

AMA-text

UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde

Tryckmätare AT 4253 av bourdonrörstyp. Klass 2,5, husdiameter 100 mm, graderad 0-.... bar.

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt

Märkning på produkt: Produkterna är märkta med Armatec, klass samt gradering.

Energi/miljödeklaration

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

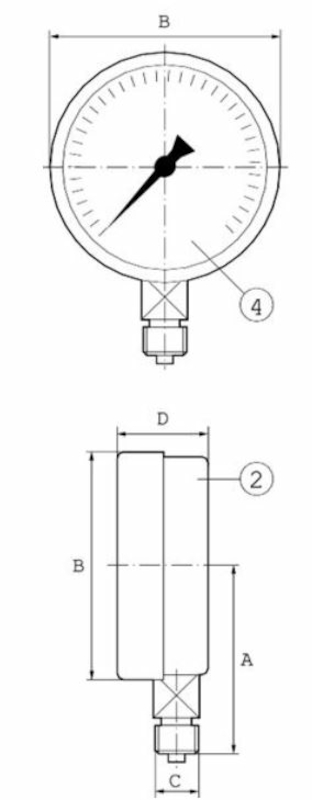

Detaljförteckning

Pos	Komponent	Material
1	Hus	ABS (akrylnitrilbutadienstyren)
2	Bourdonrör	Koppar
3	Mätverk	Koppar
4	Glas

Mått och vikt

Dimensionsområde (DN): 10

Funktion och konstruktion

Tryckmätaren är av så kallad bourdonrörstyp, vilket innebär en cirkelformad rörfjäder med ett ovalt tvärsnitt. Systemets tryck påverkar invändigt bourdonröret så att det vid ökande tryck tenderar att räta ut sig. Den fria ändan på bourdonröret utför då en rörelse proportionellt mot det invändiga trycket. Rörelsen växlas sedan via mätverket till en rörelse/indikeringsvärde på visartavlan.
Max arbetstryck: 75% av skalvärdet vid vilade belasning. 66% av skalvärdet vid växlande belastning.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn39Pb3) (CW614N) (2.0401), Mässing (CuZn40Pb2) (CW617N) (2.0402)

Ingående material: Mässing, Plaster

Ingående materialkod: Mässing (CuZn39Pb3) (CW614N) (2.0401), Mässing (CuZn40Pb2) (CW617N) (2.0402), ABS (akrylnitrilbutadienstyren)

Temperatur (°C): -20 - 60

Temperatur noteringar: Temperaturpåverkan: 0,4%/10°C (över 0 under 20°C)

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011167 - Differenstryckmätare

IP klass: IP54

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Tryckmätarna ska monteras så att de är lätta att avläsa samt skyddade mot vibrationer, värme, kyla samt hög luftfuktighet. Vid höga mediatemperaturer ska vattensäcksrör användas. Vid tryckvariationer och vibrationer bör dämpvätskefyllda tryckmätare användas.
