Produktinformation

Användningsområde

8340P tryckhållningsenhet med pump ingår i system 8340- Öppet kärl med pump.

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1, 2014/30/EU (EMC), 2014/35/EU (LVD)

Produkten är CE-märkt

Energi/miljödeklaration

Detaljförteckning

Pos	Komponent	Material
1	Tryckhållningsenhet med pump AT 8340-P	Sammansatt enhet
2	Styrskåp	Sammansatt enhet
3	Pump

Mått och vikt

Dimensionsområde (liter): 200 - 5000

Mått

Artikelnummer	A	B	C
8340P125	470	681	570
8340P148	470	921	572
8340P165	470	921	588
8340P180	470	921	588
8340P1135	470	964	557
8340P248	750	921	799
8340P265	750	921	706
8340P280	750	921	706
8340P2135	750	964	698

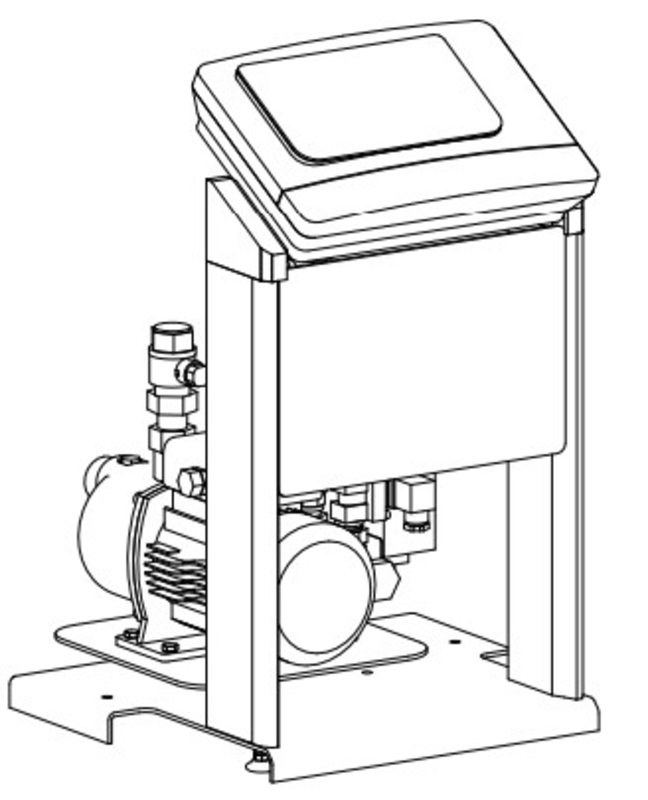

Funktion och konstruktion

Funktionell enhet som består av en hydraulisk del och Control Basic eller Control touch styrenhet. Båda är ergonomiskt kombinerade i ett lättskött modulärt golvstående ramsystem av precisionsprofiler i EV 1 anodiserad aluminium. Kombineras med expansionskärl 8340E, eventuellt följekärl 8340EF samt 8321E-DE som tryckutjämningskärl.

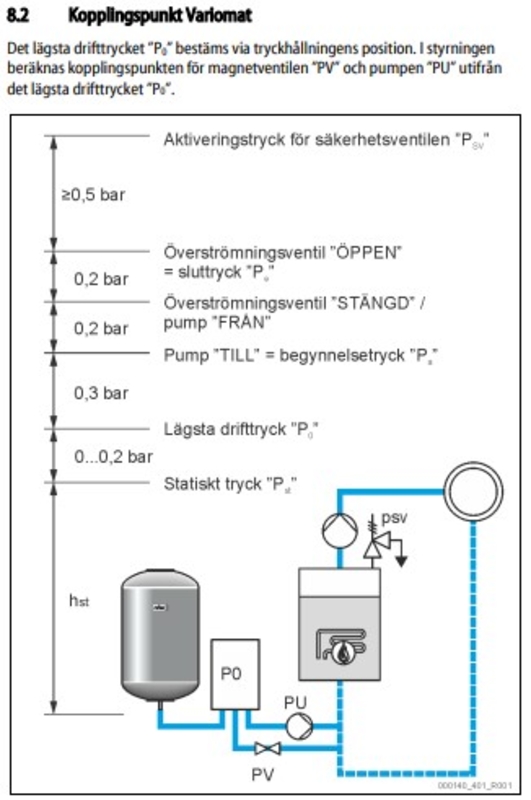

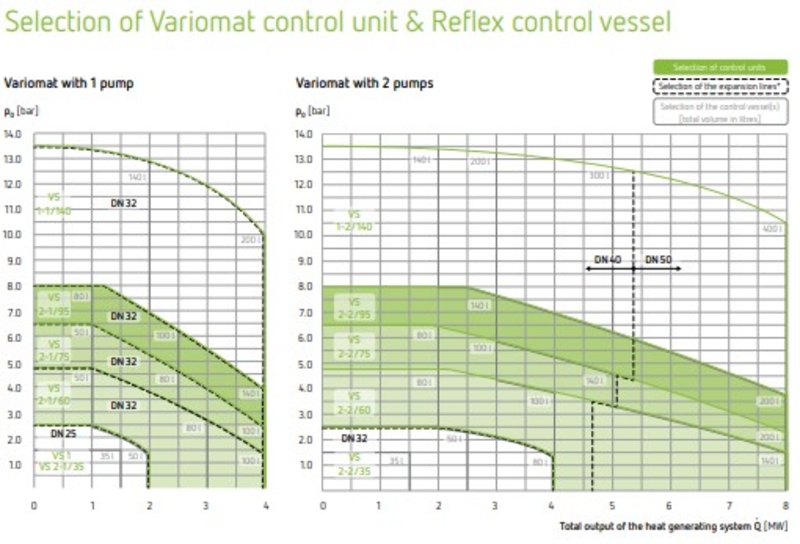

Dimensionering
För komplett dimensionering av både tryckhållningsenhet och kärlvolym används Armatecs dimensioneringsprogram VARMBER vilket finns tillgängligt på vår webbplats. Förutom expansionskärl dimensioneras här även säkerhetsutrustningar för olika typer av anläggningar.

Tekniska data

Huvudmaterial: Aluminium

Ingående material: Aluminium, Mässing, Plaster

Temperatur (°C): -10 - 70

Tryckklass (PN): 6 - 10

IP klass: IP54

Produktens färg: RAL 6018 - Gulgrön, RAL 7040 - Fönstergrå

Teknisk data

Artikelnummer	Matningsspänning	Effektförbrukning (kW)	Information om display	Drifttryck bar(g), max
8340P125	230VAC		Control basic, Control Basic-styrenheten är integrerad i ett robust plasthölje som innehåller, fritt konfigurerbar mikroprocessorstyrning med realtidsklocka, differentierande fel- och parameterminne, tvåradig klartextdisplay för systemtryck, tankfyllnadsnivå och alla relevanta drifts- och felmeddelanden, LED-display för driftslägen och allmänna felmeddelanden.	2.5
8340P148	230VAC	1.1	4,3" Resistiv touchskärm i färg för programmering, driftsdokumentation och övervakning samt med hjälptexter för alla funktioner.	4.8
8340P165	230VAC	1.1	4,3" Resistiv touchskärm i färg för programmering, driftsdokumentation och övervakning samt med hjälptexter för alla funktioner.	6.5
8340P180	230VAC		4,3" Resistiv touchskärm i färg för programmering, driftsdokumentation och övervakning samt med hjälptexter för alla funktioner.	8
8340P1135	400VAC		4,3" Resistiv touchskärm i färg för programmering, driftsdokumentation och övervakning samt med hjälptexter för alla funktioner.	13
8340P248	230VAC		4,3" Resistiv touchskärm i färg för programmering, driftsdokumentation och övervakning samt med hjälptexter för alla funktioner.	4.8
8340P265	230VAC		4,3" Resistiv touchskärm i färg för programmering, driftsdokumentation och övervakning samt med hjälptexter för alla funktioner.	6.5
8340P280	230VAC		4,3" Resistiv touchskärm i färg för programmering, driftsdokumentation och övervakning samt med hjälptexter för alla funktioner.	8
8340P2135	400VAC	2.2	4,3" Resistiv touchskärm i färg för programmering, driftsdokumentation och övervakning samt med hjälptexter för alla funktioner.	13

Installation och underhåll

Möjlig montageposition: Vertikal

Se bruksanvisning. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
