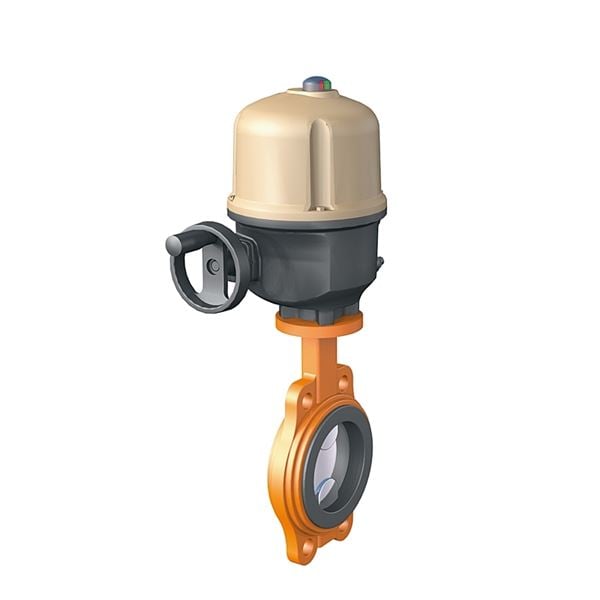

Elektriskt manöverdon AT 3941 monterad på vridspjällventil AT 2311.
| Huvudmaterial | Sammansatt enhet |
|---|
| Artikelnummer | Utförande typ | DN | PN | Matningsspänning | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 2311-50AQ230V | Automation | 50 | 16 | 230VAC | 2024-10-02 | 19 100 SEK | |
| AT 2311-50AQ24VDC | Automation | 50 | 16 | 24VDC | 2024-10-02 | 20 000 SEK | |
| AT 2311-65AQ230V | Automation | 65 | 16 | 230VAC | 2025-04-11 | 19 100 SEK | |
| AT 2311-65AQ24VDC | Automation | 65 | 16 | 24VDC | 2025-04-11 | 20 000 SEK | |
| AT 2311-80AQ230V | Automation | 80 | 16 | 230VAC | 2025-04-11 | 19 200 SEK | |
| AT 2311-80AQ24VDC | Automation | 80 | 16 | 24VDC | 2024-09-27 | 20 000 SEK | |
| AT 2311-100AQ230V | Automation | 100 | 16 | 230VAC | 2025-04-11 | 19 700 SEK | |
| AT 2311-100AQ24VDC | Automation | 100 | 16 | 24VDC | 2024-09-27 | 21 400 SEK | |
| AT 2311-125AQ230V | Automation | 125 | 16 | 230VAC | 2025-04-11 | 20 700 SEK | |
| AT 2311-125AQ24VDC | Automation | 125 | 16 | 24VDC | 2025-04-11 | 21 400 SEK | |
| AT 2311-150AQ230V | Automation | 150 | 16 | 230VAC | 2025-04-11 | 27 100 SEK | |
| AT 2311-150AQ24VDC | Automation | 150 | 16 | 24VDC | 2025-04-11 | 27 300 SEK | |
| AT 2311-200AQ230V | Automation | 200 | 16 | 230VAC | 2025-04-11 | 39 100 SEK | |
| AT 2311-250AQ230V | Automation | 250 | 10 | 230VAC | 2025-04-11 | 44 000 SEK | |
| AT 2311-300AQ230V | Automation | 300 | 10 | 230VAC | 2024-10-02 | 55 500 SEK |
Högkvalitativt heltätande vridspjäll med disk i rostfritt stål, fastvulkaniserat gummifoder i EPDM…
Välj
Elektriskt manöverdon för on/off av kulventiler, vridspjäll eller där 90° vridning krävs.
VäljVridspjällventil med elektriskt manöverdon för on-off, positionering eller reglering. Alla varianter finns även med fail-safe funktion med fjäderretur. Mer komplett information på respektive ingående produkts artikelsida.
Elektriskt on/off manöverdon AT 3941-
UEC.1 Ställdon för ventil, elektriska
Manöverdon Bernard Elektriskt AT 3941 för 90°. manövrering av kul-, vridspjäll- eller där 90° rörelse krävs.
Vridspjäll AT 2311-
PSB.2 Vridspjällventiler
Vridspjällventil AT 2311, med hus av gråjärn och i huset fastvulkaniserat foder av EPDM samt spjällskiva i rostfritt stål
AT 2311S med spak standard t.o.m. DN150,
AT 2311V med växel standard fr.o.m DN200
Märkning på produkt - Elektriskt on/off manöverdon AT 3941-: Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
Kopplingsschema är placerat i motorutrymmet.
Märkning på produkt - Vridspjäll AT 2311-: Fabrikat, DN, PN, material enl SS-EN 19
| Pos | Komponent | Material | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Hus | Aluminium | ||||||
| 2 | Kåpa* | Aluminium | ||||||
| 3 | Drivbussning | Stål | ||||||
| *Epoxymålad RAL 1014, C4 enligt ISO 12944 | ||||||||
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Gråjärn GJL-250 (GG25) |
| 2 | Spjällskiva | Rostfritt stål 431 (1.4057) |
| 3 | Foder | EPDM (etenpropengummi) |
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Ventilen är försedd med ett reversibelt elektriskt manöverdon som är dimensionerat med en säkerhetsfaktor på 20-30% vid Δp=10bar. Manöverdonet är justerbart genom en kombination av vägberoende gränslägesbrytare, mekaniska lägesstopp samt momentbrytare (endast DN 100-350). Motorkåpa med kupol och underliggande skyddad visuell indikering, nödmanöver för manuell manövrering.
Motorn skyddas mot termisk överbelastning av termostatbrytare i lindningen. Värmeelement håller motorutrymmet fritt från kondens. Ventilen är tät oavsedd flödesriktning.
Huvudmaterial: Sammansatt enhet
Ingående material: Sammansatt enhet
Temperatur (°C): -20 - 60
| Artikelnummer | Maximalt moment (Nm) | Anslutning enligt ISO 5211 | Drivbussning | Startström (A) | Effektförbrukning (kW) |
|---|---|---|---|---|---|
| 3941-5 | 50 | F05/F07 | 14x14mm | 0.7 | 0.015 |
| 3941-5-24VDC | 50 | F05/F07 | 14x14mm | 8 | 0.03 |
| 3941-10 | 100 | F05/F07 | 19x19mm | 0.7 | 0.015 |
| 3941-10-24VDC | 100 | F05/F07 | 19x19mm | 8 | 0.03 |
| 3941-10-400V | 100 | F05/F07 | 19x19mm | 0.5 | 0.03 |
| 3941-15 | 150 | F05/F07 | 19x19mm | 1.1 | 0.03 |
| 3941-15-24VDC | 150 | F05/F07 | 19x19mm | 8 | 0.03 |
| 3941-15-400V | 150 | F05/F07 | 19x19mm | 0.5 | 0.03 |
| 3941-25 | 250 | F07/F10 | 19x19mm | 1.4 | 0.04 |
| 3941-25-24VDC | 250 | F07/F10 | 19x19mm | 10 | 0.05 |
| 3941-25-400V | 250 | F07/F10 | 19x19mm | 0.5 | 0.04 |
| 3941-50 | 500 | F07/F10 | 27x27mm | 1.7 | 0.06 |
| 3941-50-400V | 500 | F07/F10 | 27x27mm | 0.8 | 0.07 |
| 3941-80 | 800 | F10/F12 | 27x27mm | 1.7 | 0.06 |
| 3941-80-400V | 800 | F10/F12 | 27x27mm | 0.75 | 0.07 |
Flödesriktning: Dubbelriktad
Ventilen är avsedd att monteras mellan flänsar,utan packningar,och där så är möjligt med axlarna i horisontellt läge, enligt tabell nedan:
2311-AQ_PDS_1.pdf (PDF-fil, 596 kB)
